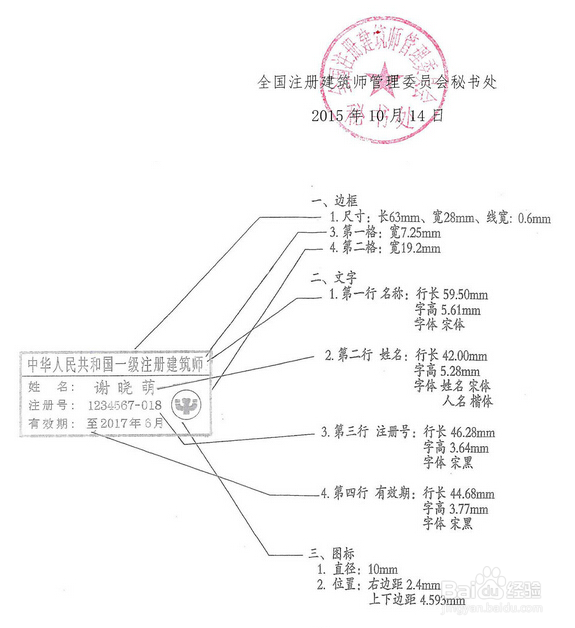

建筑师执业印章尺寸要求、制作及加盖电子印章

1

1、在白纸上盖章，然后扫描传输到电脑上，再切裁剪。

1、制作专业图标：

用矢量化工具AlgoLab Photo Vector处理网上下载的图标，并保存为.dxf格式。用CAD打开dxf文件，制作成块（命令block），调整线条颜色，填充图案（命令H），保存为“图标.dwg”

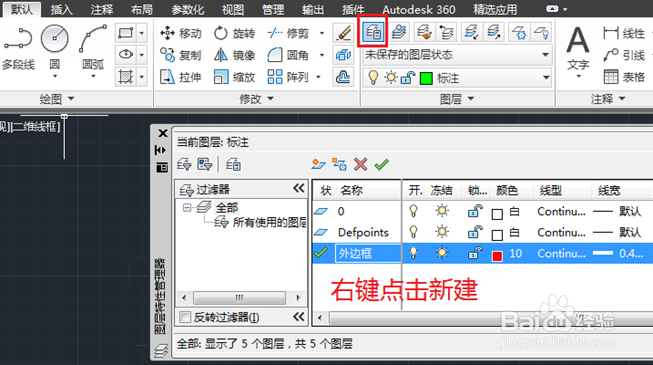

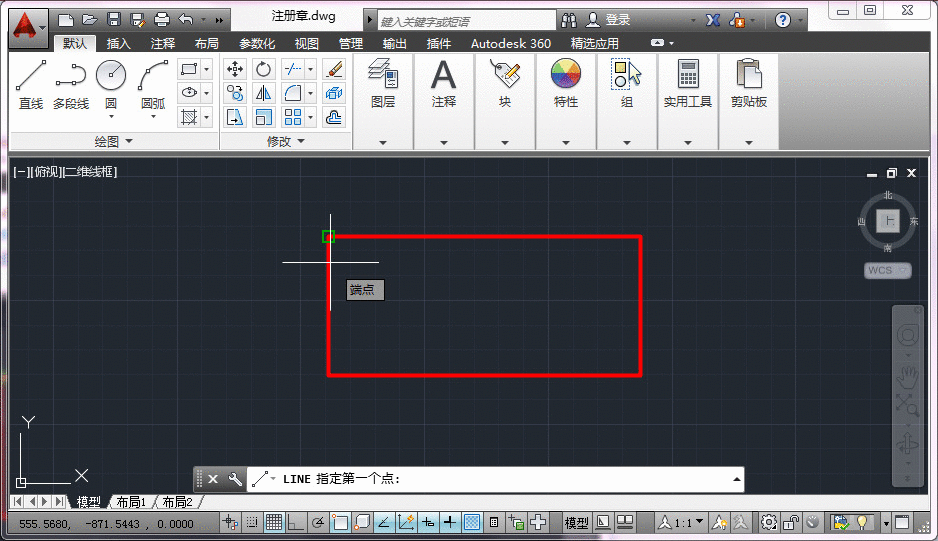

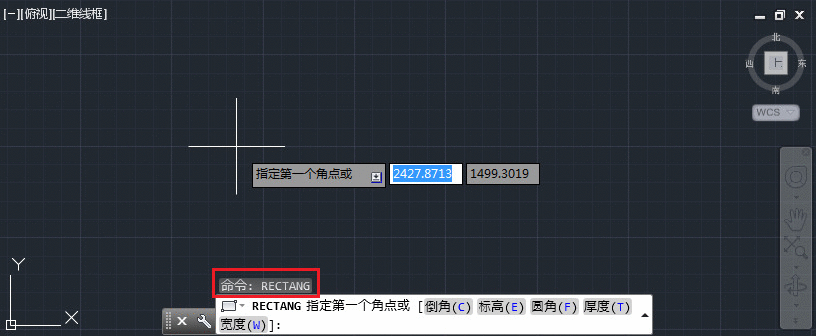

2、绘制边框：创建图层，线宽0.4mm略细于实体章，并设为当前图层。绘制矩形外框（命令rectang），尺寸630*280。用直线命令绘制横隔线，距离顶部外边框80，并调整线宽为0.2mm。

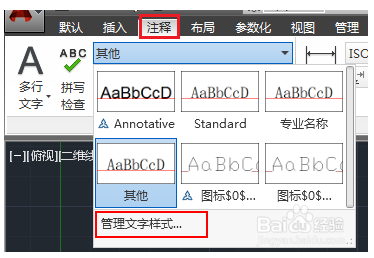

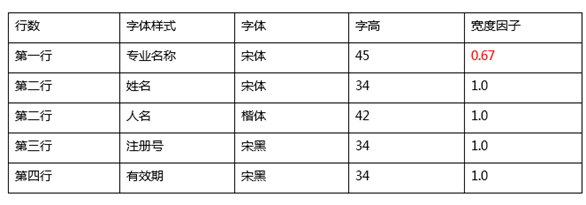

3、插入文字：首先创建5种文字样式，然后在图框对应位置输入文字，建议此时按F3关闭捕捉功能。

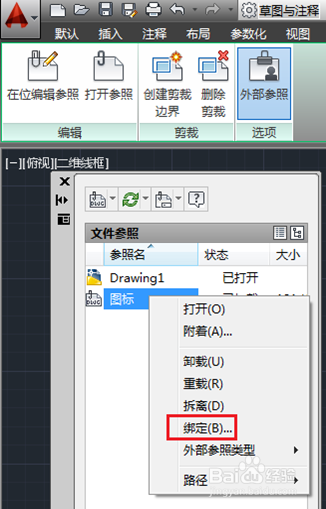

4、插入图标：“插入”页签下选择“附着”，插入“图标.dwg”，利用scale命令调整大小；然后点击图标，在工具栏选择“外部参照”，右键点击参照文件，选择“绑定”。

5、图章制作完成：将文件保存为可编辑的dwg文件，命名为“执业章模板”。通过打印导出为PDF，再截图使用。

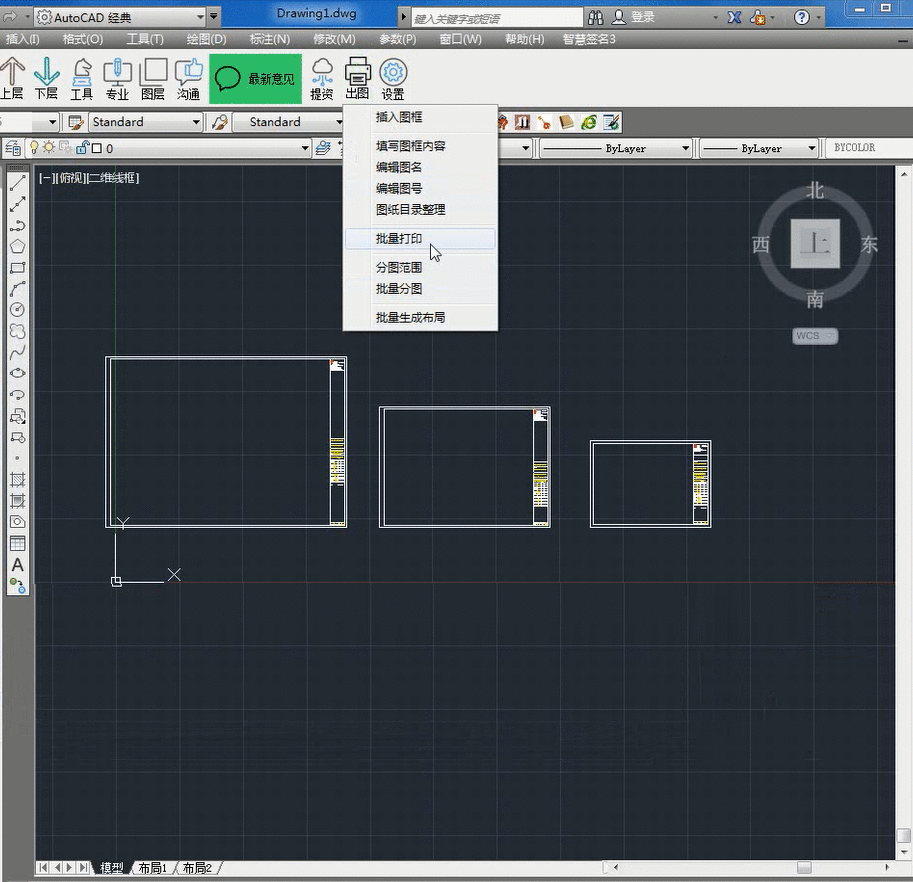

1、利用CAD插件将DWG批量转为DWF

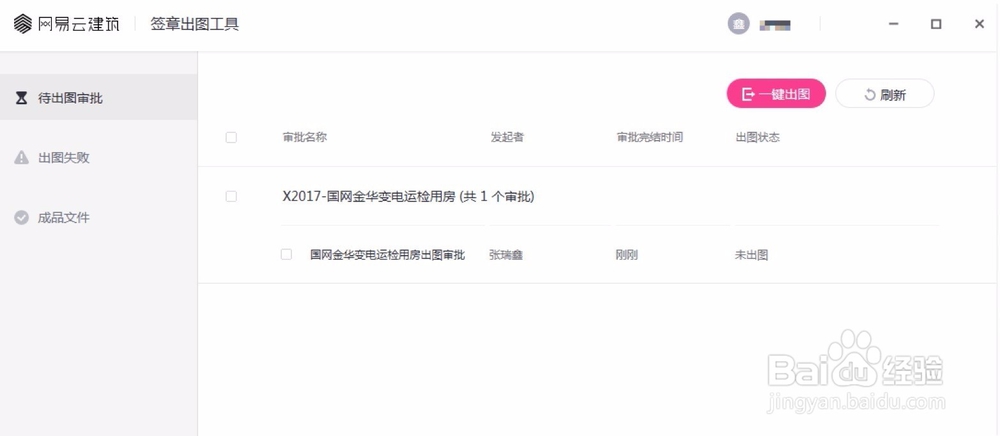

2、建筑负责人将图纸上传网易云建筑，指定出图人，并请相关人员确认。

3、确认完成，出图人在电脑本地，点击“一键出图”完成批量盖章。
