proe模拟地球和月球公转

1、首先创建一个球，球的直径设置为1200mm，通过创建基准点功能在球的球心创建一个点PNT0，这样我们就创建好了1个地球模型

2、然后创建一个地球公转轨道模型，新建模型-草绘绘制1个直径10000mm的圆并在癣嗡赧箬圆上创建一个点PNT0，这样我们就创建好了地球的公转轨道模型

3、再然后按照同样的方法创建1个月球模型和月球公转轨道模型，月球直径设置为700mm，月球公转轨道直径设置为3000mm

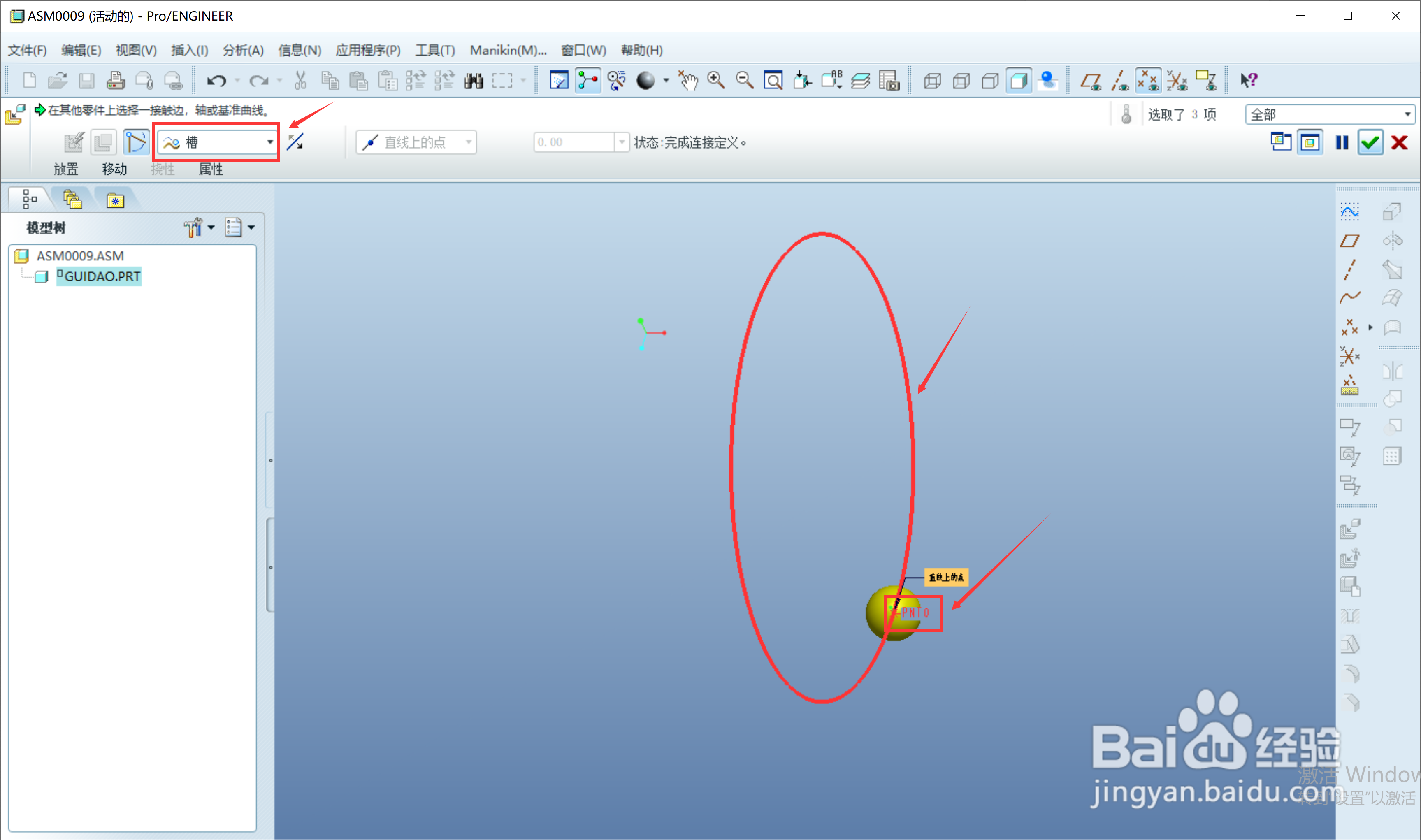

4、再然后新建装配模型，先将地球公转轨道以缺省模式放置，再将地球模型以槽连接定义，具体如下图所示

5、再然后装配月球轨道，以刚性连接定义使的月球轨道圆心和地球球心重合

6、再然后装配月球，以槽连接定义使的月球球心和月球轨道重合

7、切换到机构模型，给2个槽连接添加伺服电机，速度全部设置为1000。到此设置完成

8、最后进入机构分析设置结束时间为60，查看运动效果如何
