Rhinoceros 5.0入门教程之烟灰缸

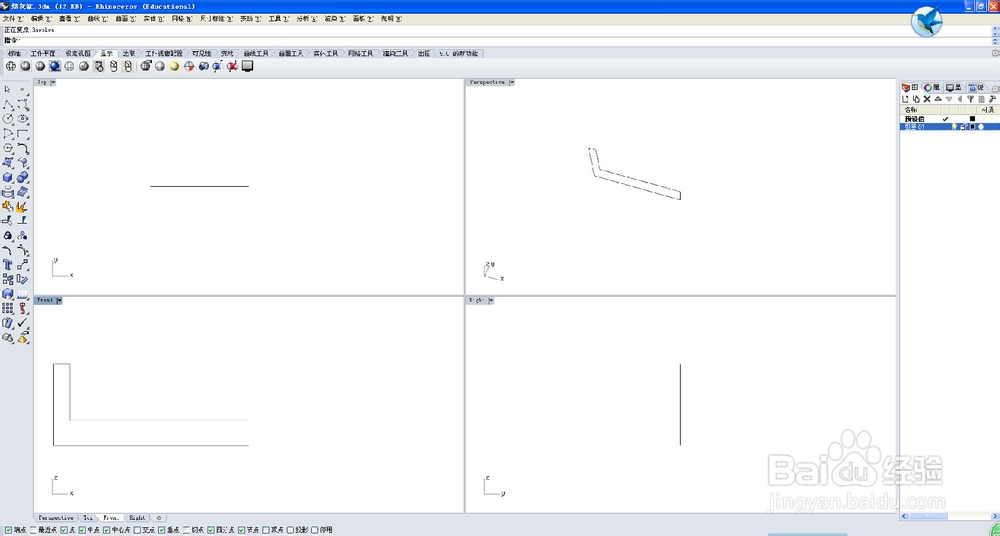

1、选用多重直线工具 在front视图上画如图烟灰缸四分之一轮廓线。

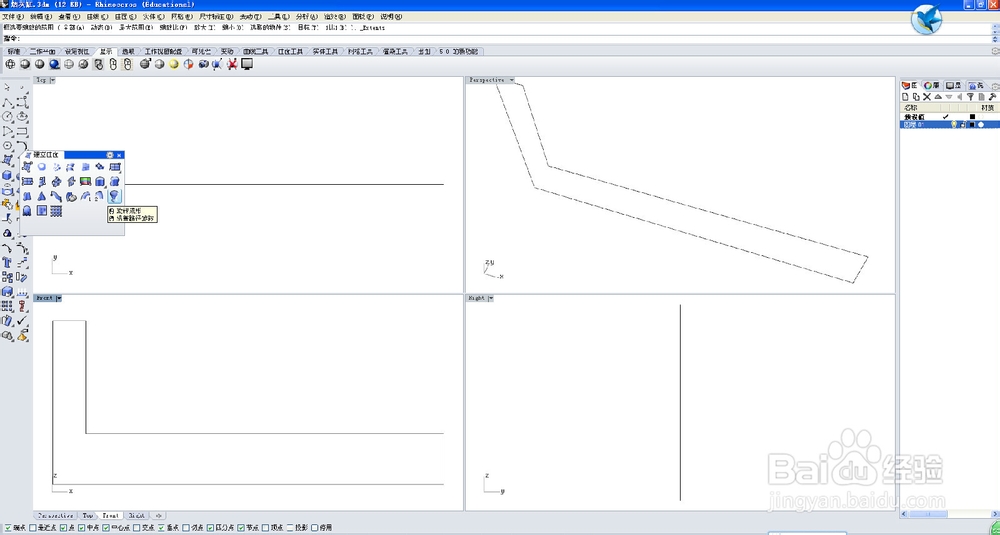

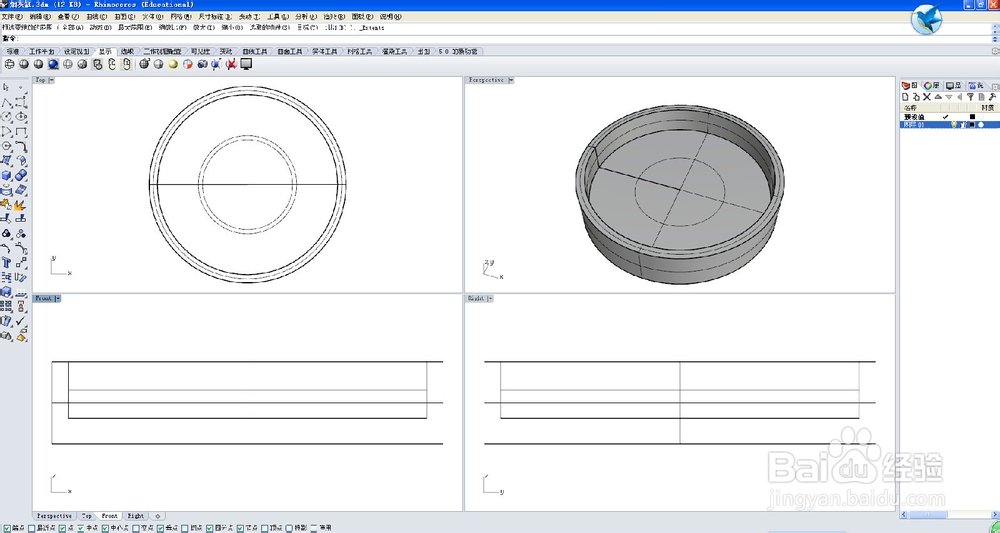

2、选用“旋转成形工具”，将曲线旋转成实体。

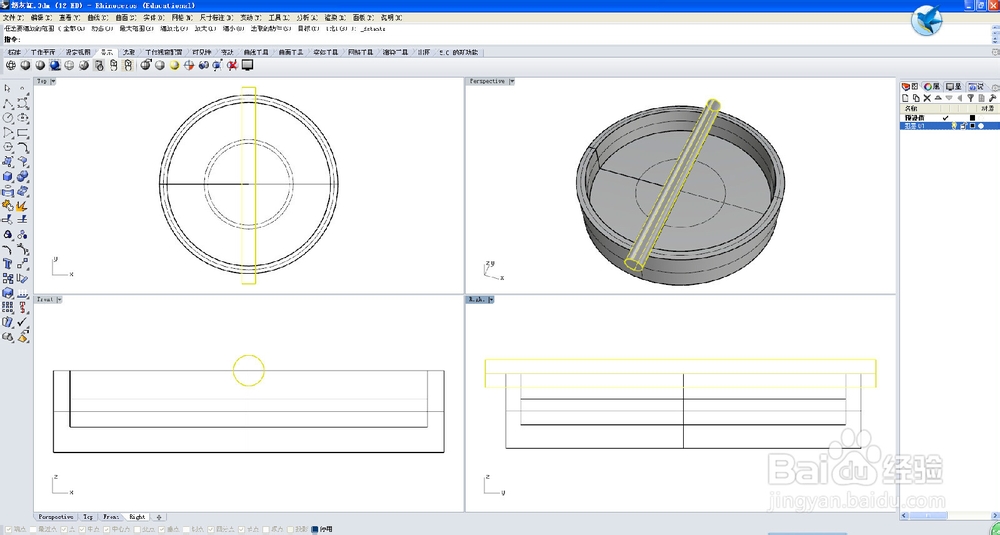

3、在front视图上按圆柱体工具，建个圆柱体。在top视图内调整圆柱的位置，如图。

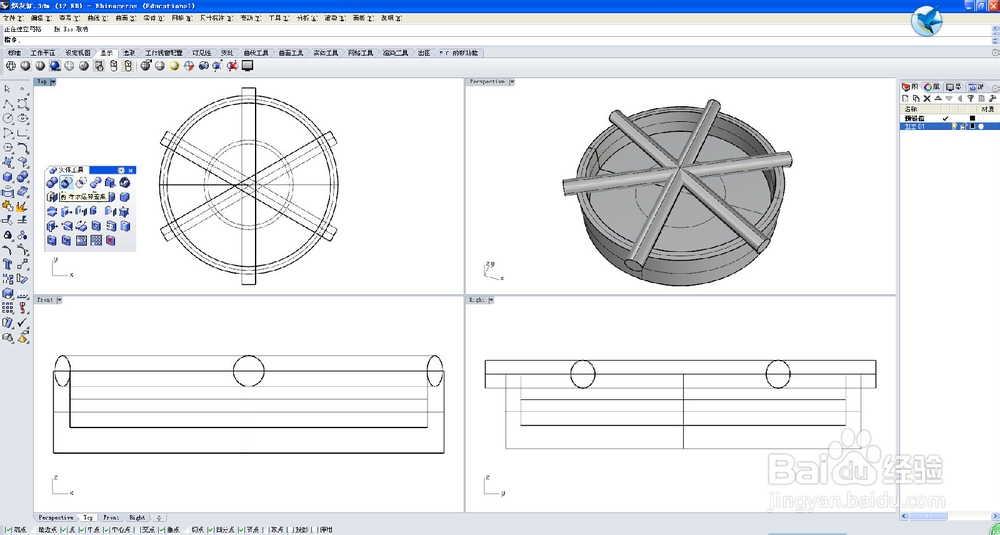

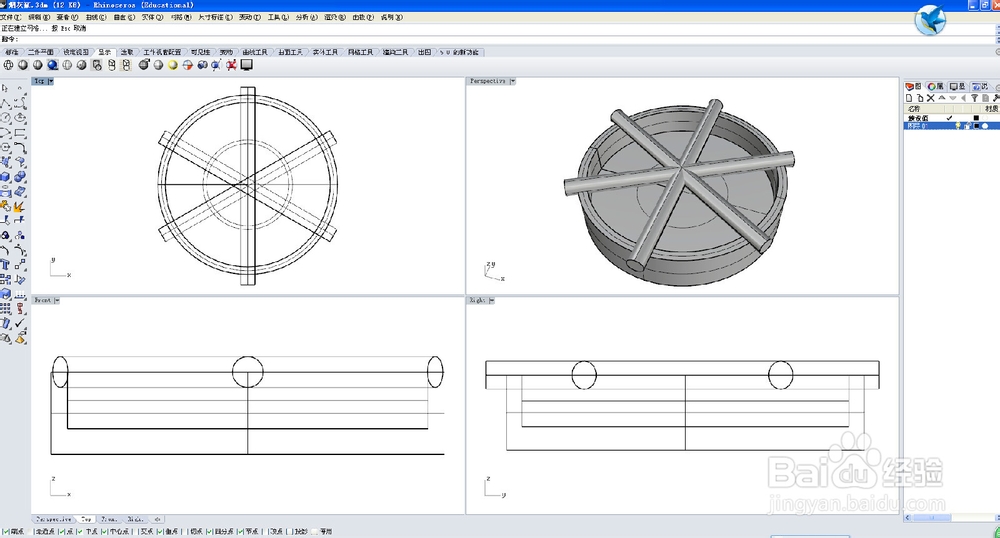

4、选择“环形阵列”工具，选取要阵列的物体圆柱体，右击结束选取，再选取烟灰缸 中点，在提示窗口中输入阵列个数3右击，再输入360度作为旋转总角度，右击结束阵列

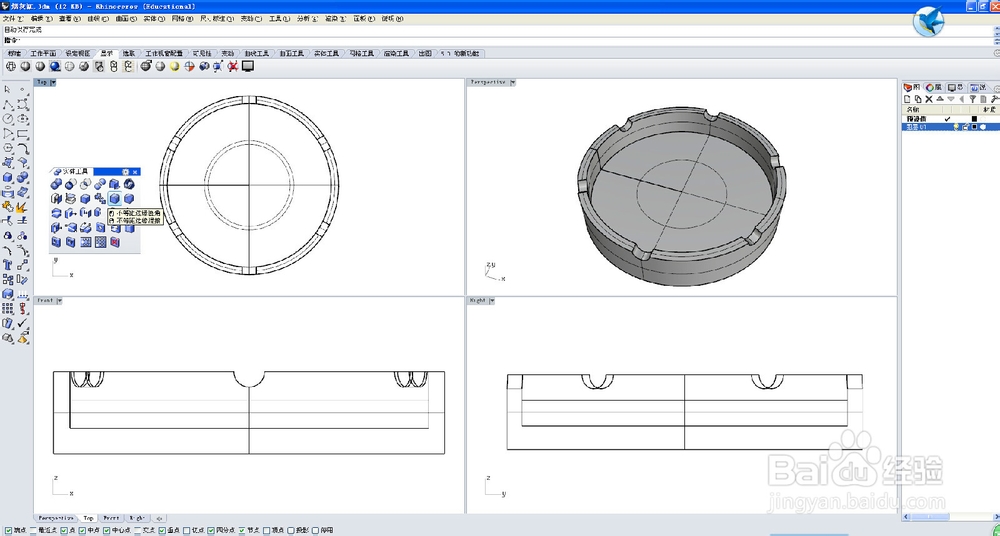

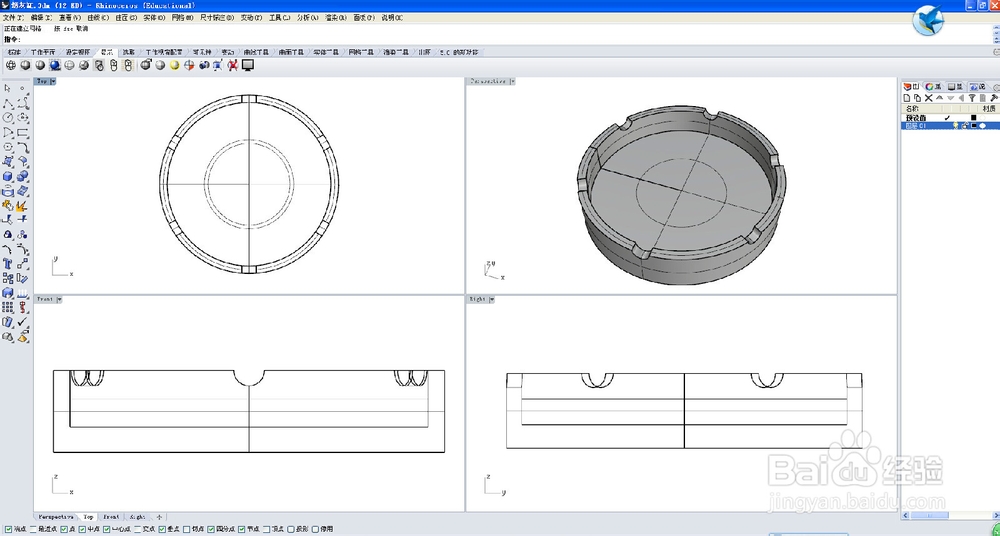

5、按布尔运算差集工具右击布尔运算并集工具， 在跳出的实体工具栏中选差集工具。根据提示选取烟灰缸实体右击结束选取，接着再选取那三个圆柱体，然后右击结束布尔运算。

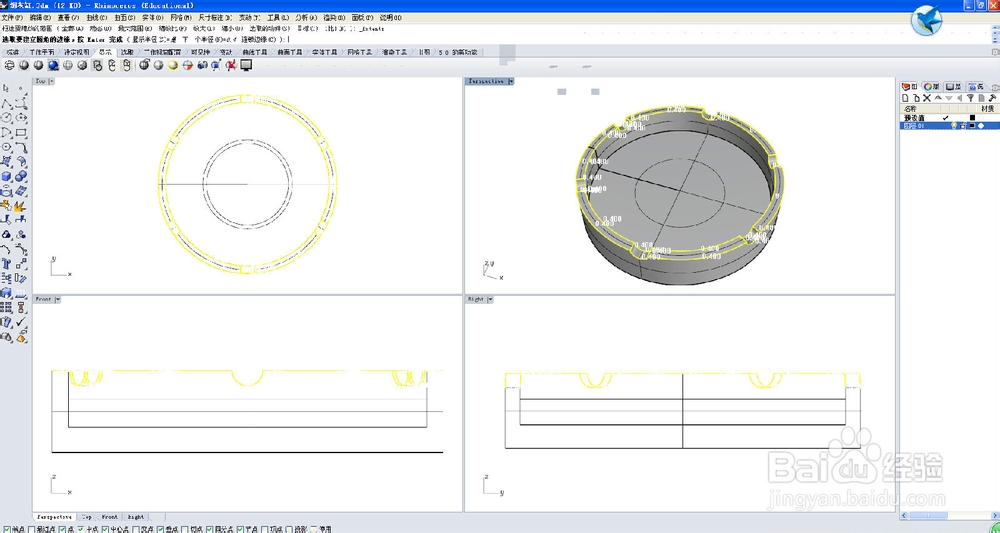

6、按不等距边缘工具,对烟灰缸边缘做修整。就完成了，用相关渲染软件渲染就可以了。
