PLC是什么能做什么如何接线

PLC(Programmable Logic Controller，PLC)的中文意思：可编辑的逻辑控制器。通过电动SB2按钮常开触点闭合，使KM1交流接触器线圈的电，交流接触器的KM1主触点闭合，三相异步电动机的电动作正转。而SB3常开触点是控制电机反转。

工具/原料

PLC

电线

PLC是什么？

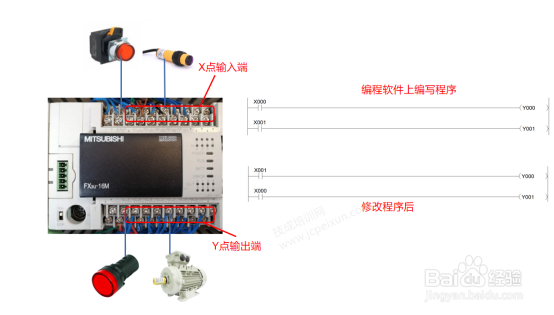

1、从电路图中可以看出，传统电路的功能是固定的、触点是有限的。如果要修改线路功能时，牵一发而动全身，对应的线路都要拆解。假如需要控制很多个电机，就要接很多对应线路。洹彭岣啬而且有故障发生的时候，在现场排查线路也是非常麻烦。在使用PLC后，PLC连接这些元器件就非常简单容易。(如下图)只需要把开关按钮等适合的元器件接在PLC输入端，指示灯等负载接在输出端。然后在编程软件上编写下图的程序，把程序写到PLC中运行。通过按动PLC外部连接的开关按钮，经过PLC扫描程序，X000常开触点闭合，控制Y000线圈导通，PLC外部对应Y点就能输出控制负载。

3、PLC能做什么？PLC除了能接常见的开关按钮，做开关量的控制，PL觊皱筠桡C还能做什么控制呢?总结以下5类。(如下图)（1）开关量的控制。比如在霸烹钟爷PLC输入端接开关按钮，通过编写程序来控制指示灯等负载。（2）运动控制。PLC可以通过高速脉冲输出点发送高频脉冲，驱动步进、伺服驱动器。（3）模拟量控制。可以通过温度感应探头感应温度，再通过温度传感器把数据传送到PLC中，在PLC做数据处理，从而来控制负载做对应的动作。还可以做PID的控制，实现恒压供水等等。（4）数据处理。PLC具有数学运算、转换、排序等功能，可以完成数据的采集、分析和处理。比如设置动作流程循环次数。还可以编写程序实现餐厅、银行叫号的功能等等。（5）通信。在很多自动化设备上经常可以看见有触摸屏，可以在触摸屏设计各种各样的元件和页面，通过通讯线连接PLC做通信。在触摸屏上做按钮元件，来代替实物按钮。可以做一些数值元件来显示PLC中的数据，还可以做一些图像来表示各元器件的工作状态。

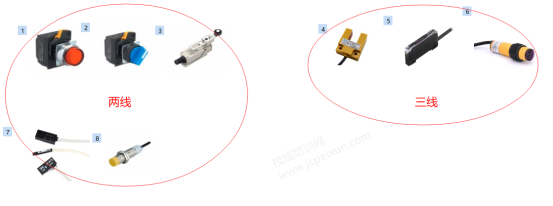

5、输入可接元件（1）按钮开关（2）旋钮开关（3）行程开关（4）U型开关（5）光纤放大器（6）光电开关（7）磁性开关（8）接近开关基本回路三要素一个基本回路需要具备这三个要素：（1）电源（2）开关（3）用电器了解完输入端可以接哪些元件和一个回路需要具备的三要素，下面用三菱FX3UPLC和一个电源(一般用24V电源，具体看说明书)来讲解，如何把这些元件接在PLC输入端。(如下图)

7、输入端三线接法：光电开关说明三线的光电开关有分NPN型和PNP型。(外观一样具体看说明书或者铭牌区分)N表示低电平P表示高电平。三根线分别是棕色、蓝色、黑色，棕正蓝负黑信号。首先把光电开关棕色线、蓝色线分别接在电源的正极和负极。然后把黑色信号线接到PLC的输入X点上。最后区分是NPN型的，S/S公共端接正极，是PNP型的，S/S公共端接负极。

9、输出端接线为了方便理解，作以下接线说明：继电器输出型PLC的输出端内部是线圈。当程序X000常开触点闭合时Y000线圈导通，对应Y000的线圈通电，Y000点的常开触点会闭合。使外部线路负载通电。PLC外部接线如下图。晶体管型输出分源型和漏型。漏型：COM口接电源负极。源型：COM口接电源正极。继电器型、晶闸管型输出不分电源正负极。
