非开挖施工方法

1、①导向钻管法的施工工艺地质勘察→穿越曲线设计→测量磁方位角→钻机就位→钻导向孔→扩孔→回拖→环境保护→地貌恢复

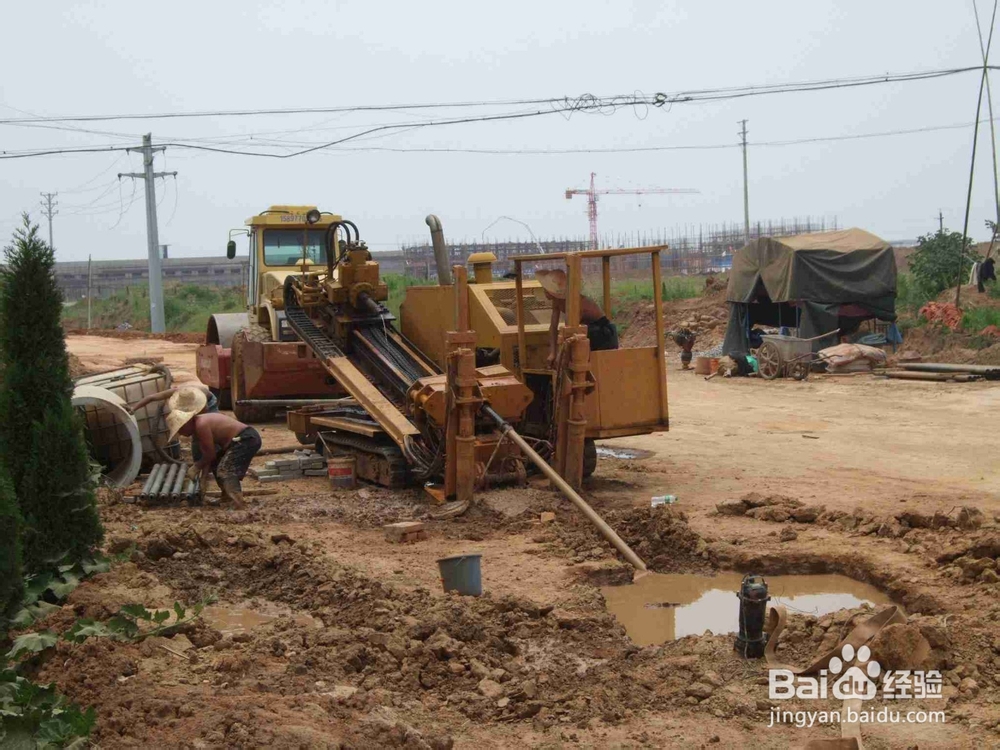

3、③设备就位、安装、调试钻机就位前对机施工场地进行平整（20m×30m），保证设备通行及进出场。设备及材料存放场地须高出自然地面不小于15cm，推平、碾压，并设断面不小于0．3m×0．3m的边沟。打好轴线后，根据入土点、入土角度结合现场实际情况使钻机准确就位。钻机设备、泥浆设备、固控设备安装完成后，对设备进行调试、检查、测试，确保设备安全运行。控向设备仪器安装完成后，对其进行调试，确保导向孔的精度。入土端泥浆储运坑（2m×4m×2m）及出土端泥浆储运坑（2m×3m×2m）。多余泥浆由吸污车集中清运。浆储运坑（2m×4m×2m）及出土端泥浆储运坑（2m×3m×2m）。多余泥浆由吸污车集中清运。

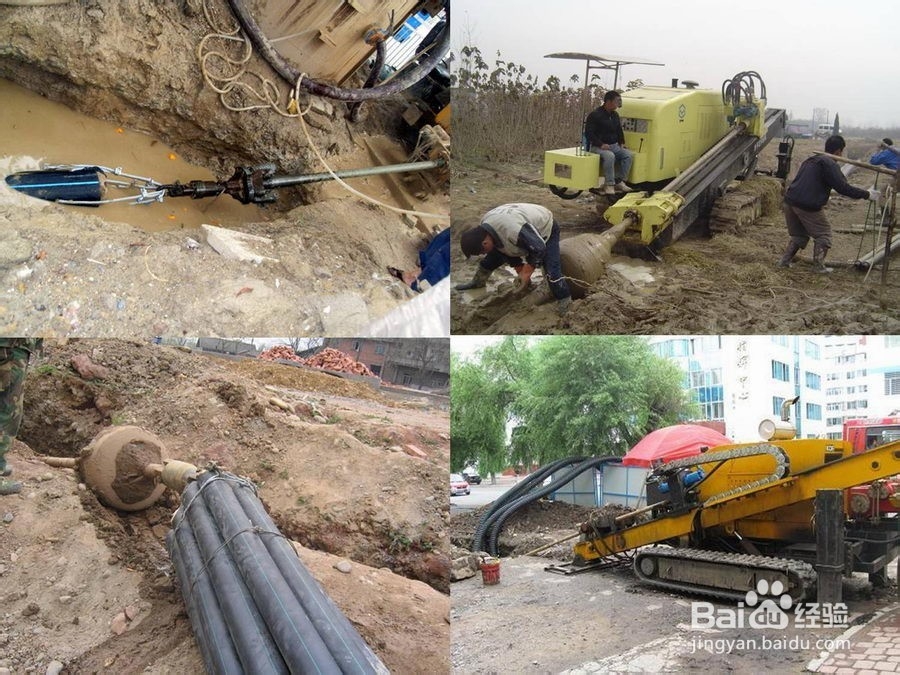

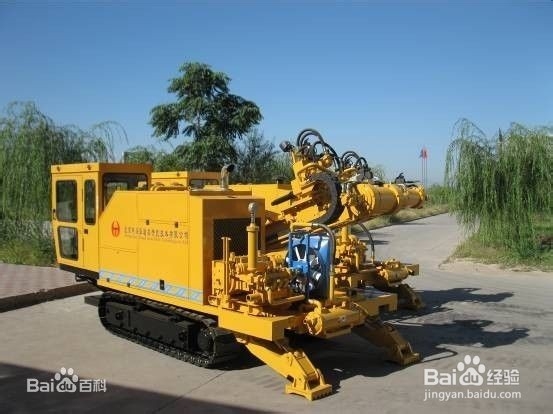

5、⑤预扩孔及惜投赃霞磨孔a．预扩孔采用一台FDP—30型导向钻机进行预扩孔，边扩孔边打入泥浆，视旋转压力及回拉压力逐渐加大扩孔级别。预扩孔采用导向钻机进行预扩孔，边扩孔边打入泥浆，视旋转压力及回拉压力逐渐加大扩孔级别。b．扩孔次数需视钻机回转压力及回拖压力而定。扩孔级别如下：使用φ320mm螺旋扩孔钻头扩一遍。使用φ450mm螺旋扩孔钻头扩一遍。c．扩孔前要做好泥浆循环系统的准备工作，FDP—30型导向钻机配套的泥浆系统工作性能，每小时的最大工作流量为5m3，则泥浆泵每一个工作日的最大循环流量为120m3，在入土点、出土点旁各开挖一个泥浆坑，并配有清运泥浆的专用设备。保证施工现场的清洁卫生，做到文明施工。

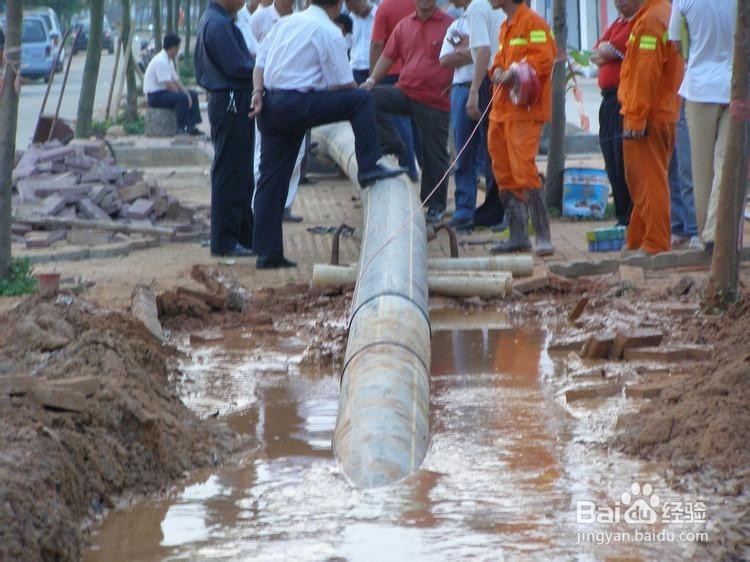

6、⑥拖管a．拖管采用专门的回拖器，同时采用边打泥浆边旋转回拖的方法。从而保证钢管防腐层不被破坏。b．旋转分动器采用特制的结构。c．扶正儡泌掩羞器与工作管的连接要牢固，并要求工作管与拉管器的连接要牢固、安全、密封，作到可靠。d．采用小比重高粘度泥浆，加入适合地质结构的泥浆处理剂和管孔润滑剂等措施以减少回拖时的阻力，减小钻机工做负载。e．在φ273×9钢管回拖前，验证扩孔后孔内是否有充足泥浆，以便回拖中起到护壁润滑作用。f．经确认钢管焊接、防腐合格后，将钢管拖人端与回拖器连接牢固，检查所有回拖系统（含设备、工艺保障措施）是否处于最佳状态。g．回拖前，在待回拖φ273×9钢管下，每间隔20m摆放1个托辊，并用吊车配合，以防止在回拖中擦伤钢管外壁。h．回拖启动后，要作到平稳、匀速（回拖中不能停留），速度控制在0．08m/s。操作手时刻观察回拖压力变化，及时上报，以便采取必要措施，使钢管顺利回拖成功。i．拖管时，大部分泥浆将循环使用，需挖两个坑暂存，一个为泥浆倒坑一个为净化好的泥浆坑。

7、⑦地形地貌的恢复工作管回拖完毕后，清理现场并撤出所用施工设备，恢复场地的地形地貌。施工过程图详见图1。该工程的顺利完成，创造了中山市有史以来最大的以定向钻非开挖方式过河的管道煤气工程历史，将使石岐河以北的城区及港口镇居民和工商企业能够用上安全、清洁、方便及源源不断的港华代天然气，促进该地区经济快速发展，提高人民生活水平，并为天然气的到来奠定了基础。

8、结语上述的非开挖技术，不但减少路面开挖，降低施工费用及解决一些在传统开挖术不能施工的问题，而且在修复旧管道及安装难度高的工程时；东莞市枞树林建材有限公司在西气东输、广东LNG工程中大规模的管道管网的铺设；天然气作为清洁环保能源的普及使用，使其在天然气置换工程时；为保证向客户供气不致大幅间断，和安装分区调压阀及管道时；在环型管网完成后，如需要更新旧有的煤气管道时，发挥了相当大的优势。非开挖技术代替土建施工（挖槽埋管法），这不但燃气施工技术上又一跃进，还体现了施工技术的高速发展和科技现代化。
