双面光伏组件安装注意事项

1、双面组件安装要点：1、组件接线盒位置、线长、组串接线方式2、压块位置、大小3、组件支架不遮挡背面电池片4、组件高度与倾角5、组串接线优化

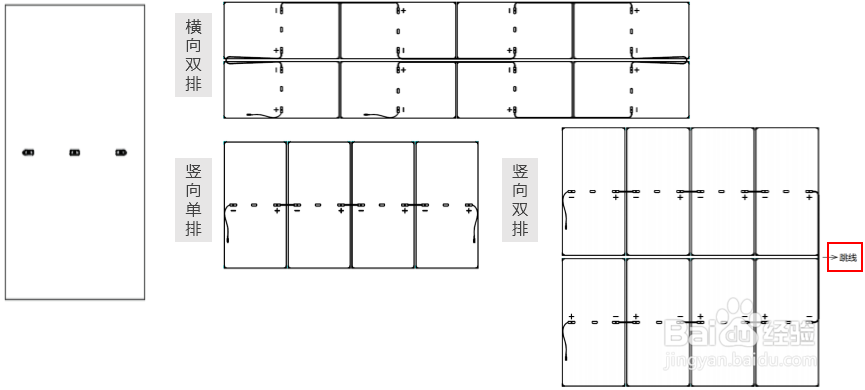

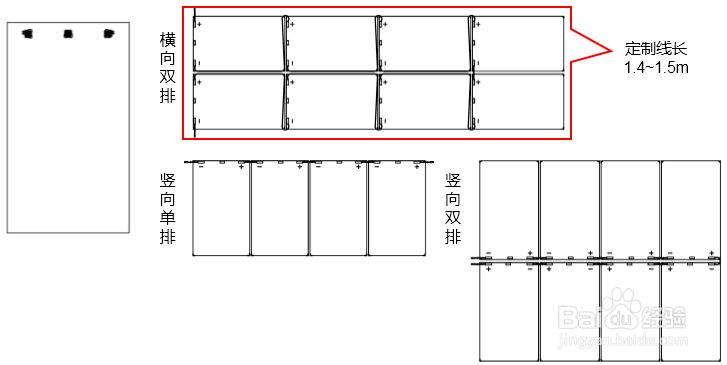

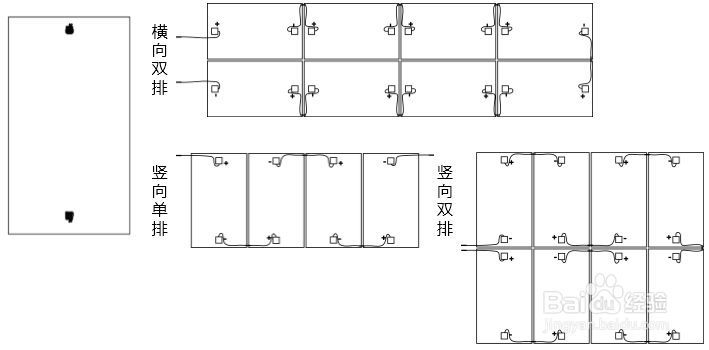

2、组件接线盒位置、线长、组串接线方式首先是接线盒在组件中间位置的双面组件，这种形式多为半片的组件，在敷设形式上可分为横向双排、横向单排、竖向单排以及竖向双排。这里主要列举了其中3个，需要注意的是，在横向排布中上下组件方向一致，相邻组件方向相反，这种方式要求组件电缆长度要在1.4~1.5m左右。竖向单排组件电缆就可以短一些，竖向双排会在上下组件连接时增加一根跳线，在前期估算是不要把它遗漏了。

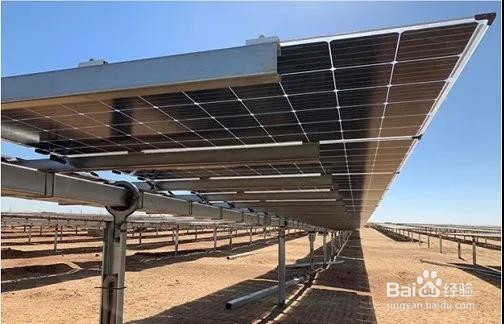

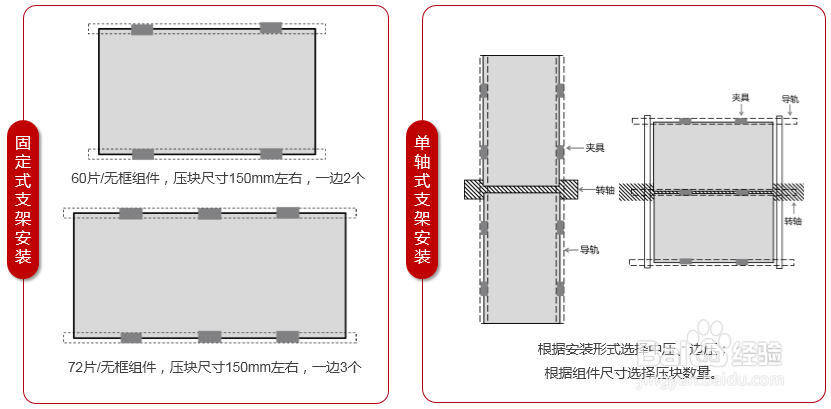

3、压块位置、大小压块应用在光伏项目上由来已久，对于有框双面的安装可以直接参考常规组件进行，我这边主要是针对无框双玻的压块安装。60片电池的组件一般建议压住组件的4个点，72片电池的组件一般建议压6个点，具体位置根据不同尺寸的组件会略有不同，压块的尺寸也较常规的尺寸要长一些，一般要求在150mm左右。跟踪式支架需要注意的是转轴尽量在组件与组件之间，减少背部遮挡。

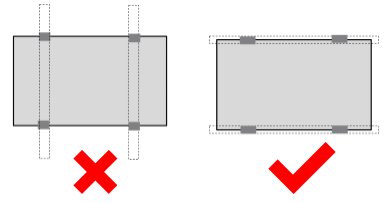

4、组件支架不遮挡背面电池片在支架结构设计时，支架构件不能横穿组件电池片区域，只能在组件边沿设置斜梁、檩条及连接辅件，同时逆变器安装位置也不能在组串背后，而应该安装在组串侧面，避免影响到组件背面的反射光。

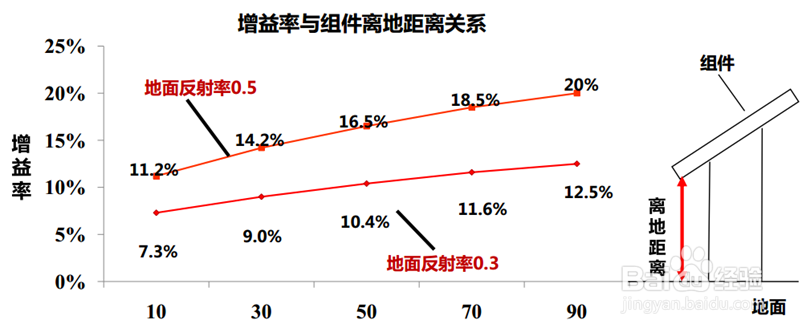

5、组件高度与倾角根据模拟，反射率越大，离地高度越高，背面增益效果越明显，当组件离地高度在1m以上时，背部接收到的辐照度趋于稳定。建议组件离地高度根据实际环境可选择在0.3-1m之间。 常规形式安装时，建议采用当地最佳倾角。除了我们一开始谈到的不同材质的地面会影响背部增益，不同的离地高度对应的增益效果也不尽相同，这幅图就反映了双面组件背部增益与组件高度的关系，高度越高对应的增益上升幅度是放缓的，结合基础成本考虑，我们一般建议组件高度不要超过1m，可以在0.3~1m范围内来按需选择。

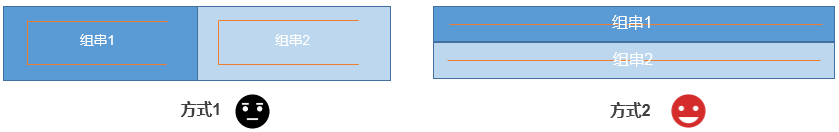

6、组串接线氢氵菹卺优化对于标准方阵而言，一般的接线方式无外乎就是下面的这两张图，第一种上下串联，第二种上下分开串联。对于一个典型的双排的光伏方阵而言，下面一行的距地高度和上面一行的距地孕驷巴墟高度是远远不同的（尤其是在组件竖向布置时），所以他们所接收到的反射辐射量也是不尽相同的。从直观上我们也可以明显感觉到，下面一行组件的背面空间会暗一些。所以显然下面一行组件的电流也会略低于上面一行组件。而此时，在进行组串接线时，如果选择方式1，受下面一行组件低电流的影响，上面一行组件的电流也会降低，从而使得整体的输出功率有所降低。而如果采用方式2，此时上下两行单独成串，互不影响，充分的利用的双面组件的性能，提高了发电量。那细心的小伙伴就会发现结合刚才的组件离地高度越高，增益也越大的结论，上下排组件的增益效果是不同的，上排的组件增益相对较高，下排的组件增益相对较低，那为了降低组串的失配，我们还是建议有条件的选择方式2的组串形式，同时将上下两串接入逆变器的不同MPPT下，这就是目前双面组件的最优的接线方式。
