如何分析局部限制模块？

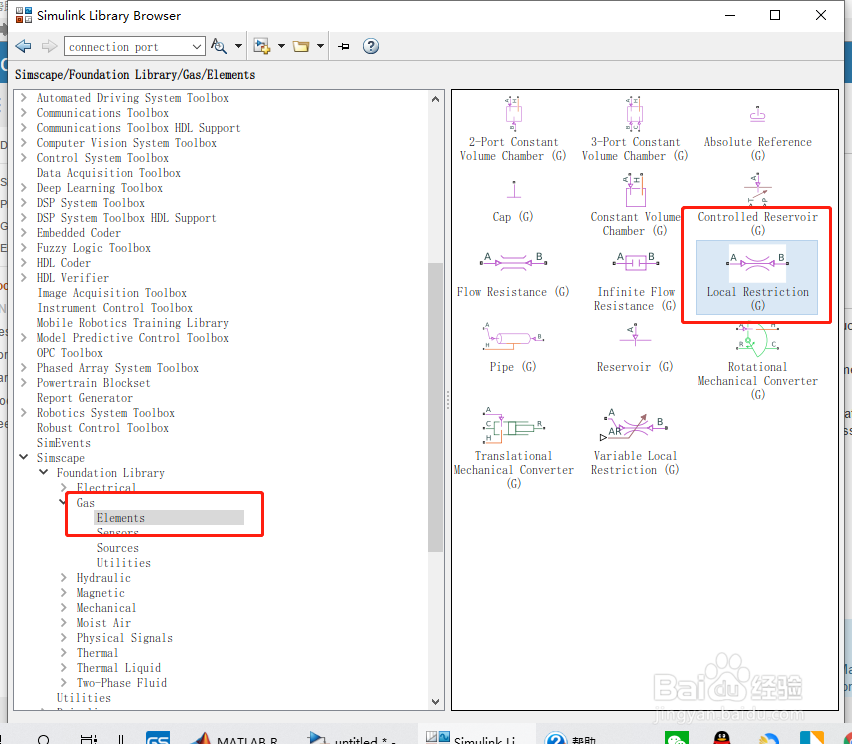

1、库：Simscape / Foundation Library / Gas / Elements

如下图所示。

2、说明

局部限制（G）块模拟由于气体网络中的阀或孔板等流动面积暂时减小而引起的压降。当阻力达到声波条件时，会发生窒息。

端口A和B代表限制入口和出口。作为块参数指定的限制区域在模拟过程中保持不变。限制是绝热的。它不与环境进行热交换。

限制包括收缩，然后是流动面积的突然膨胀。气体在收缩过程中加速，导致压力下降。气体在突然膨胀的过程中与壁面分离，由于动量损失，压力仅部分恢复。

局部限制示意图

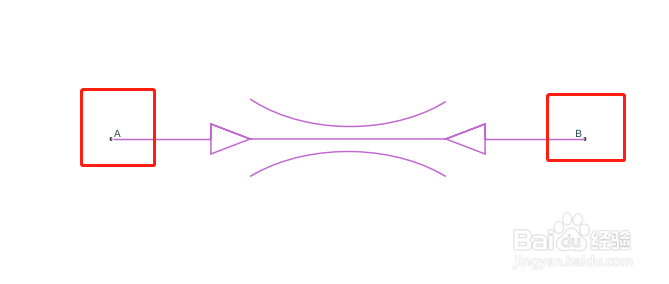

3、A-入口或出口

与局部限制的入口或出口相关的气体保存端口。这个块没有内在的方向性。

B-入口或出口

与局部限制的入口或出口相关的气体保存端口。这个块没有内在的方向性。

4、限制区域-在限制处垂直于流道的区域

1e-3 m^2（默认）

在限制处垂直于流道的区域。

5、端口A和B的横截面积-端口A和B处与流道垂直的面积

0.01 m^2（默认）

在端口A和B处垂直于流道的区域。假设这两个端口的面积相同。

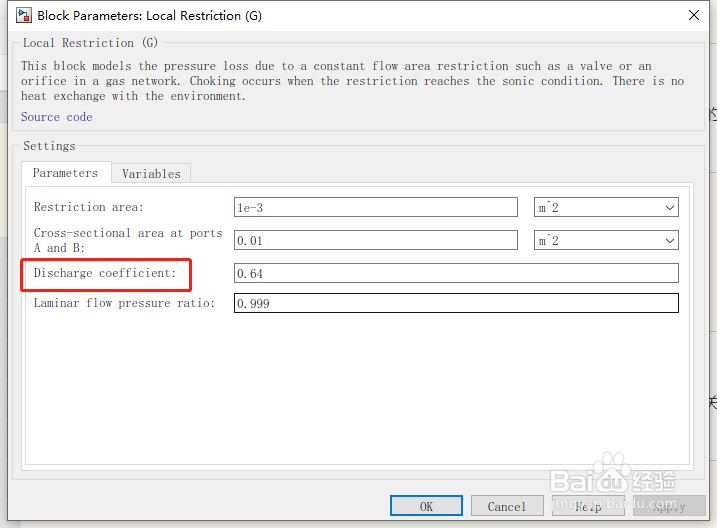

6、流量系数-通过限制的实际质量流量与理论质量流量的比率

0.64（默认）

通过限制的实际质量流量与理论质量流量的比率。流量系数是解释非理想效应的一个经验参数。

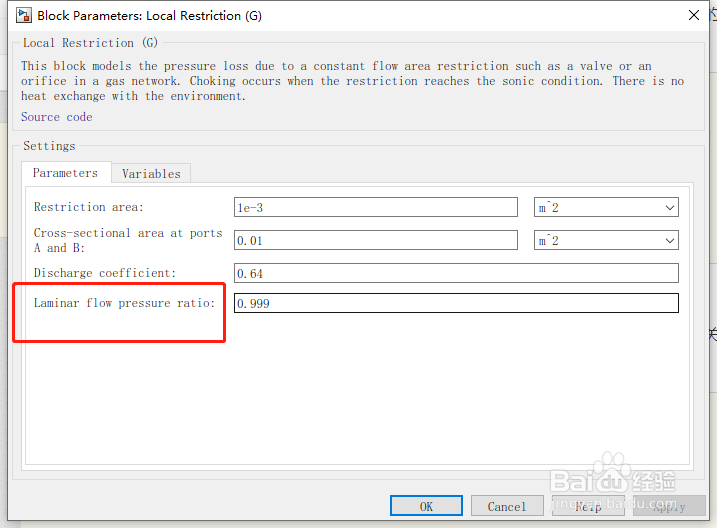

7、层流压力比-气流在层流和湍流状态之间转换时的压力比

0.999（默认）

气流在层流和湍流之间转换的压力比。在层流区，压力损失与质量流量呈线性关系；在湍流区，压力损失与质量流量呈二次曲线关系。
