SolidWorks怎么用扫描画锤子

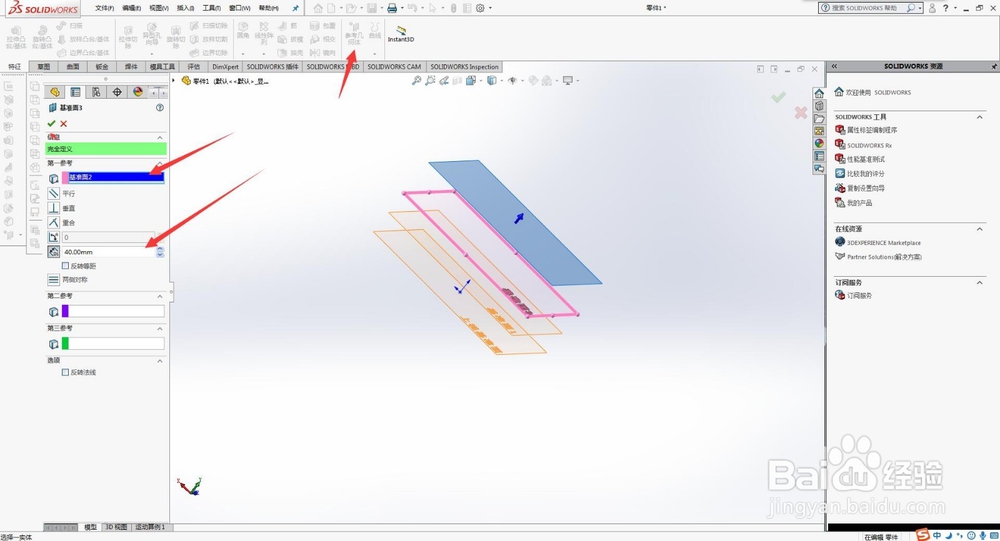

1、新建一个零部件，我们创建3个基准面，距离分别25、25、40

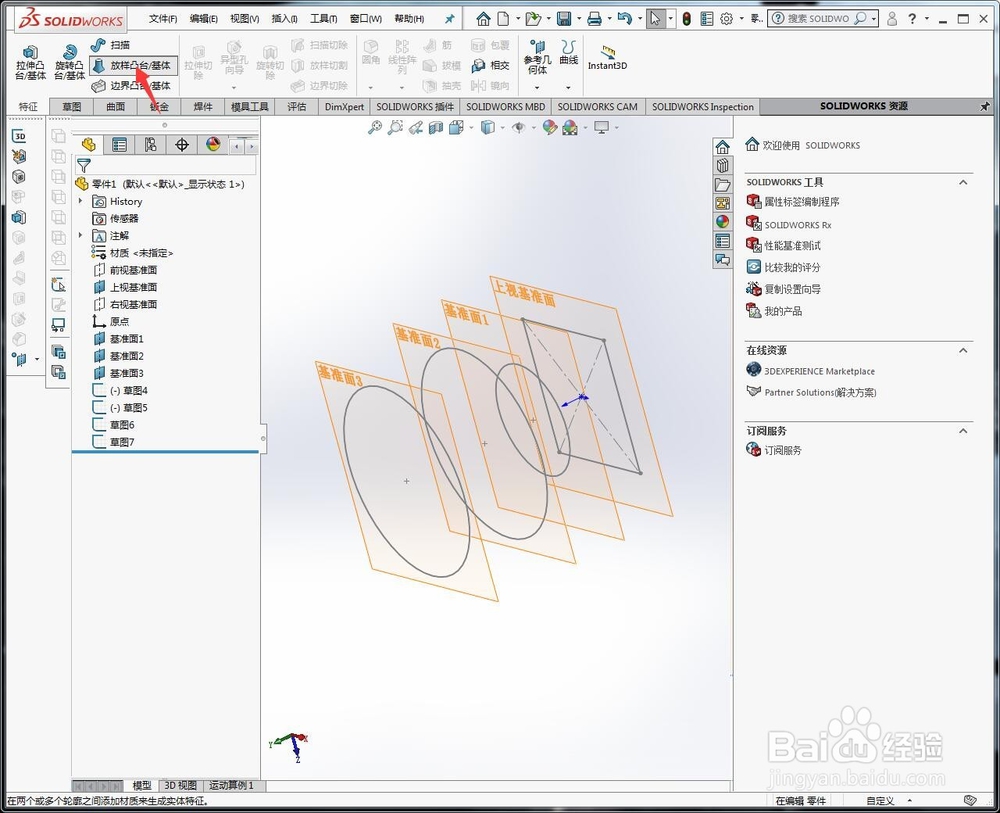

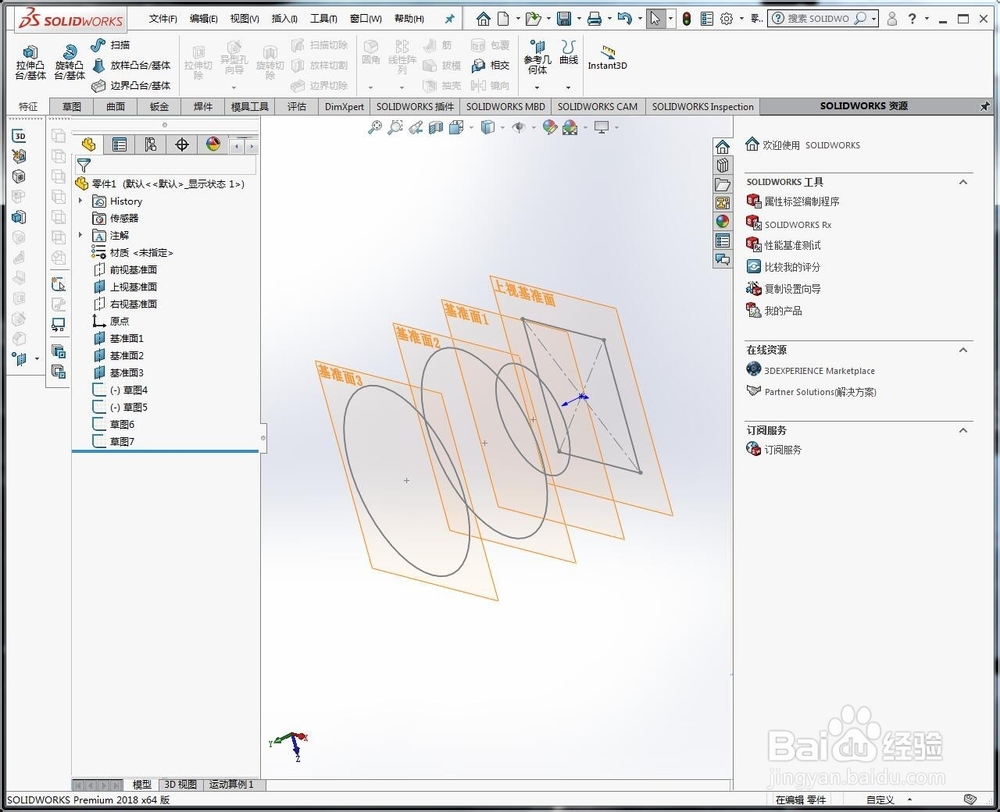

2、然后依次在4个面上以原点为中心绘制，60*60方形，50直径圆，方形外圆两个

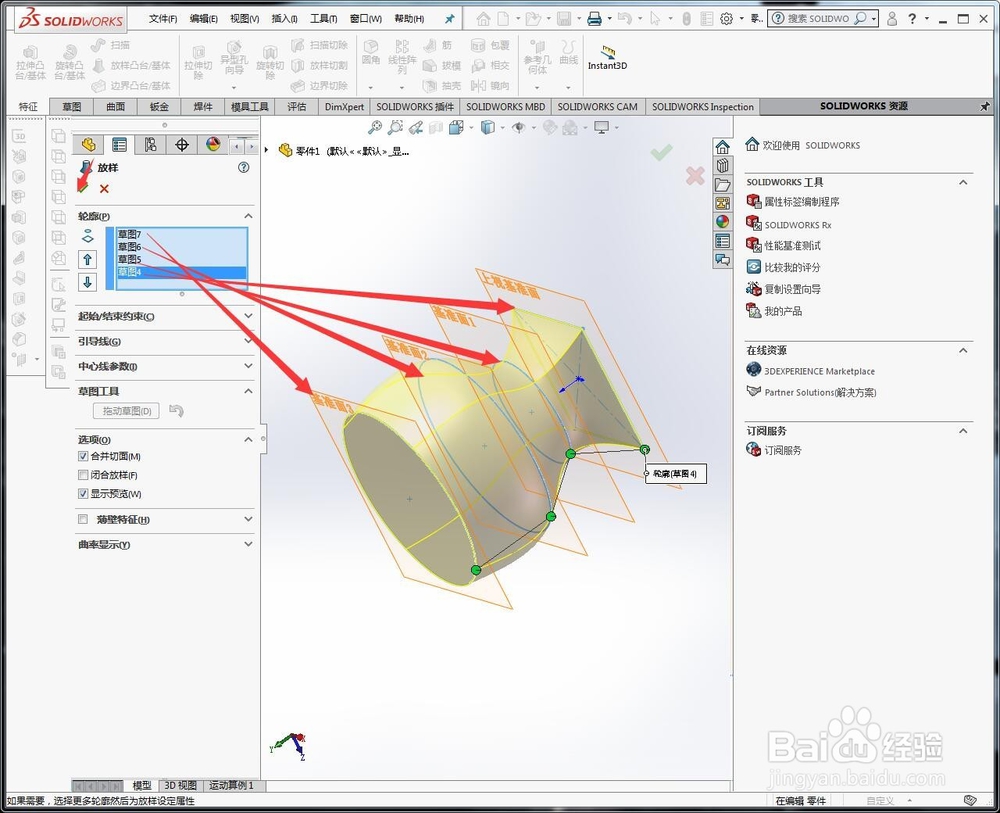

3、电机特征栏的放样凸台/基体，轮廓中依次选中四个草图，生成实体

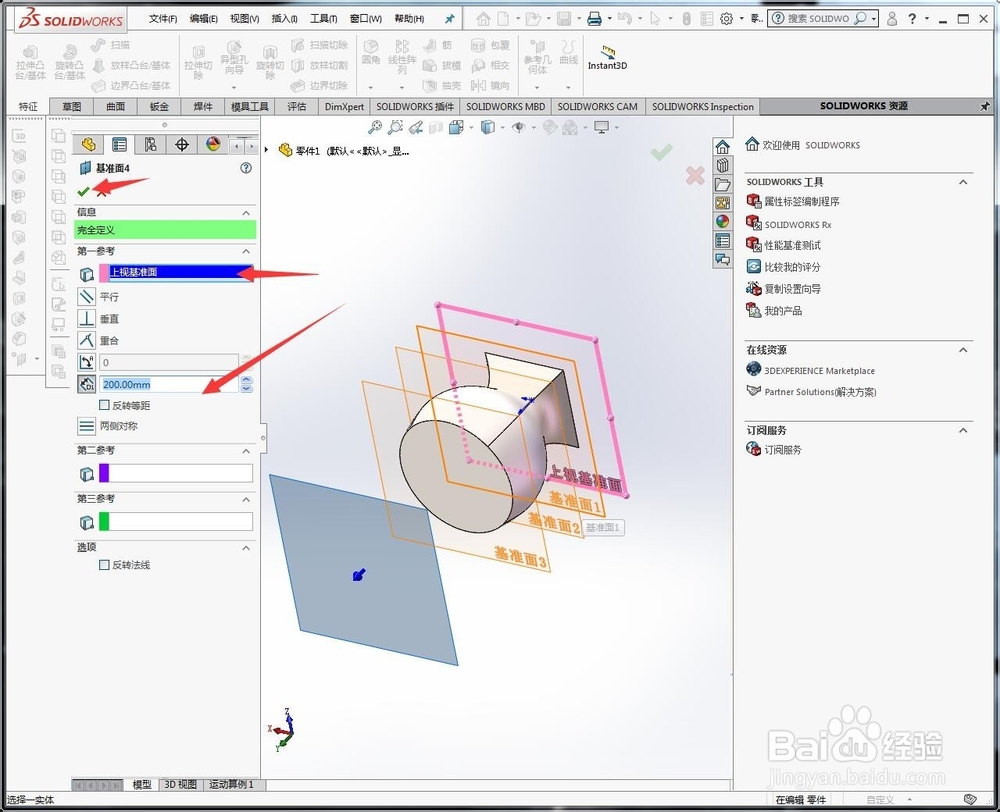

4、我们再以原始基准面（方形所在基准面）为基准，新建一个偏置200mm的基准面，如果方向反了就勾选翻转等距

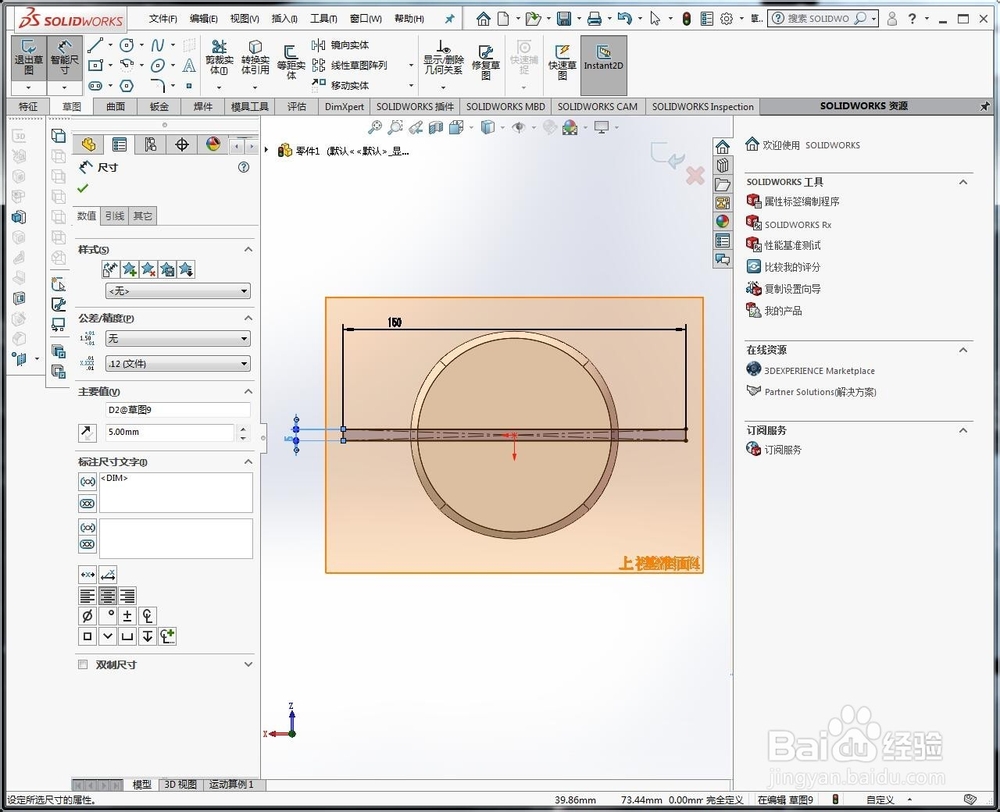

5、在这个新基准面上绘制一个150*5的矩形

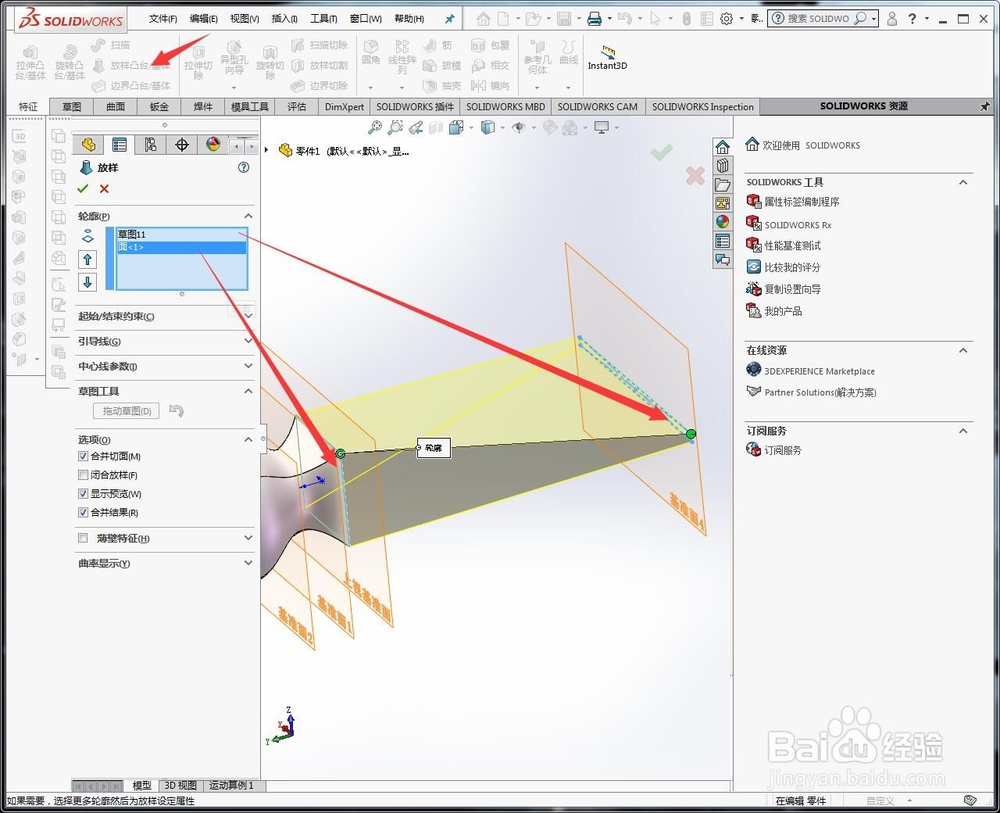

6、然后再次用放样命令，选中方形面和新绘制的草图

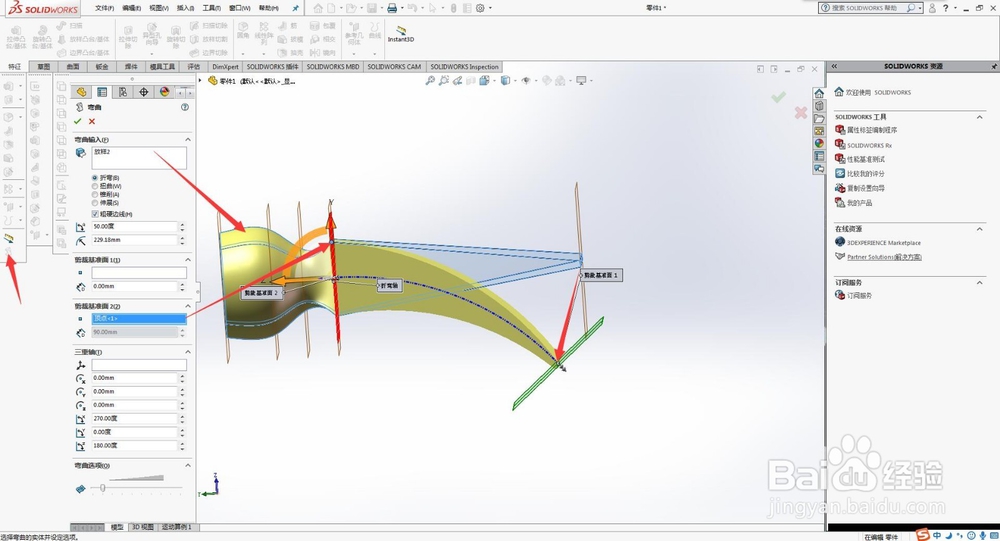

7、选择弯曲命令（最左边芟镊圭薅箭头所指），弯曲输入栏选择实体，勾选折弯，然后剪裁基准面2选择方形的一个顶点，再鼠标放到折弯轴中心右击选择移动到剪裁基准面2。最后我们鼠番舸榆毛标放到扁矩形的边上，出现旋转按钮，我们左击上下拉动，就能实现实体的弯曲了
