【CAD-049】CAD中的坐标和相对坐标怎么区分

1、如图所示，我们以图中的O点，A点和B点以及结合图形为例，讲解cad中的坐标和极坐标的概念。

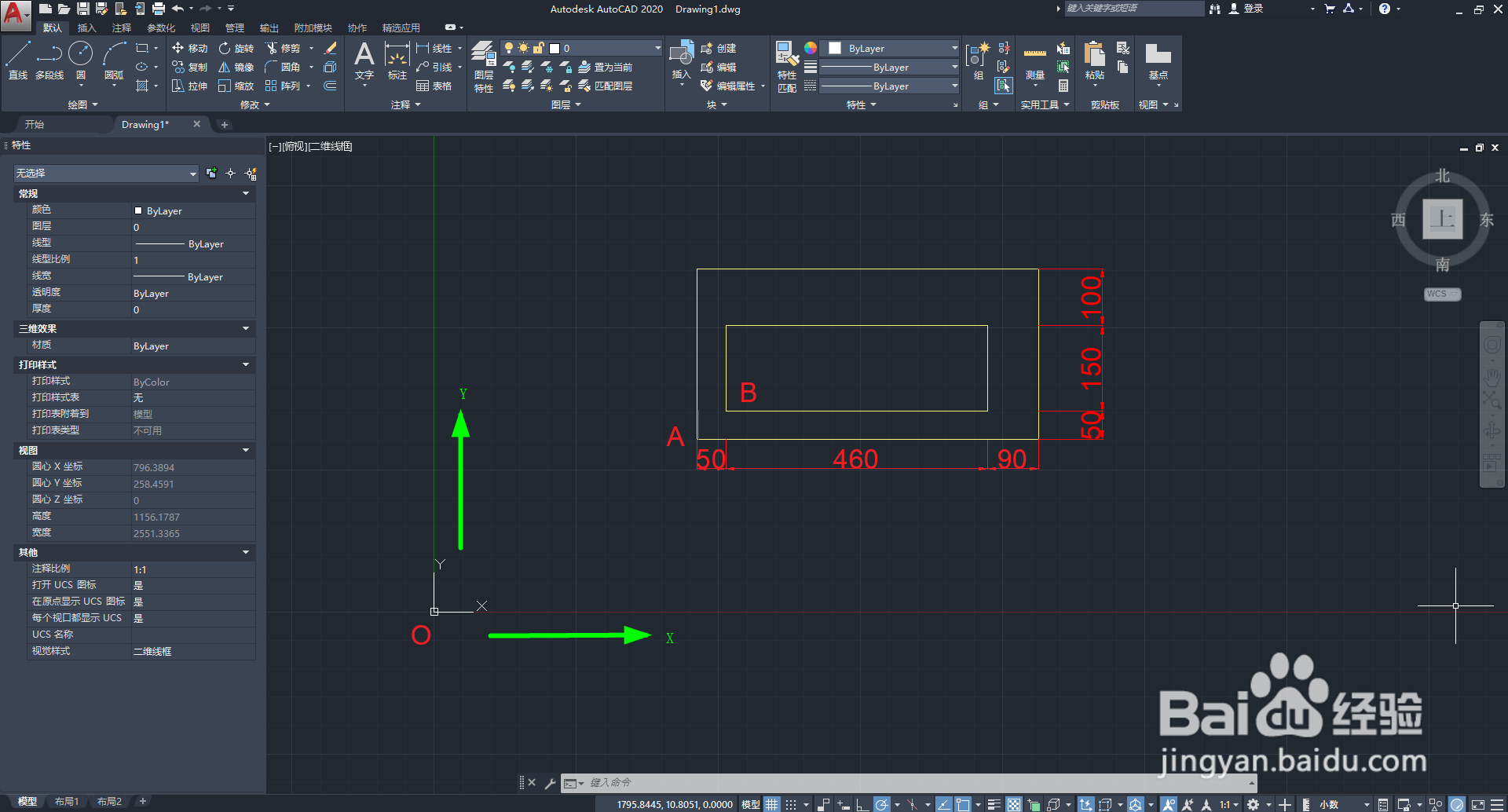

2、图中O点为cad中的坐标原点，水平向右为坐标的X轴，竖直向上方向为坐标的Y轴，坐标原点的坐标为（0.0），我们可以根据这一坐标，输入一个坐标，即可找到相应的坐标点。

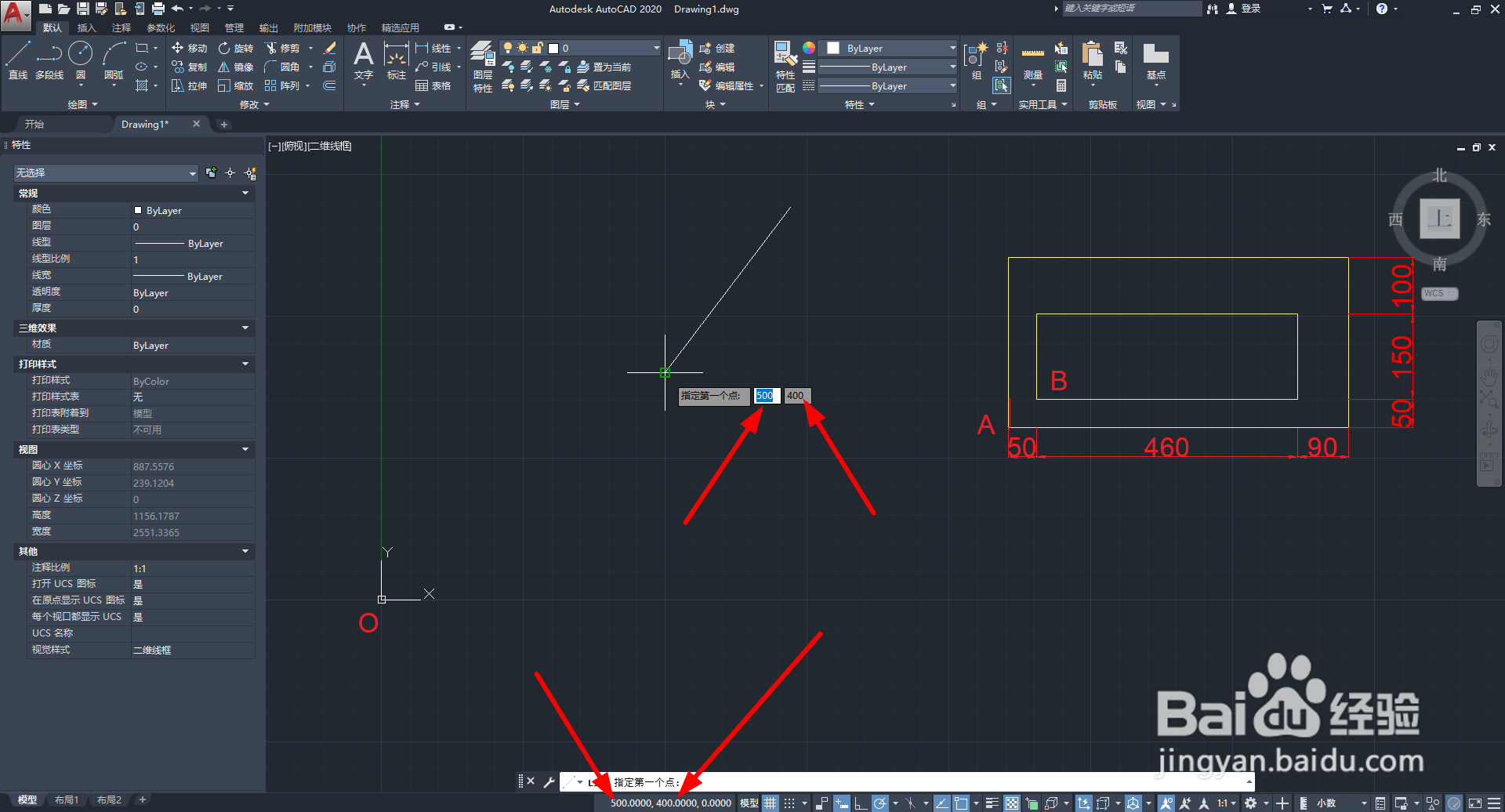

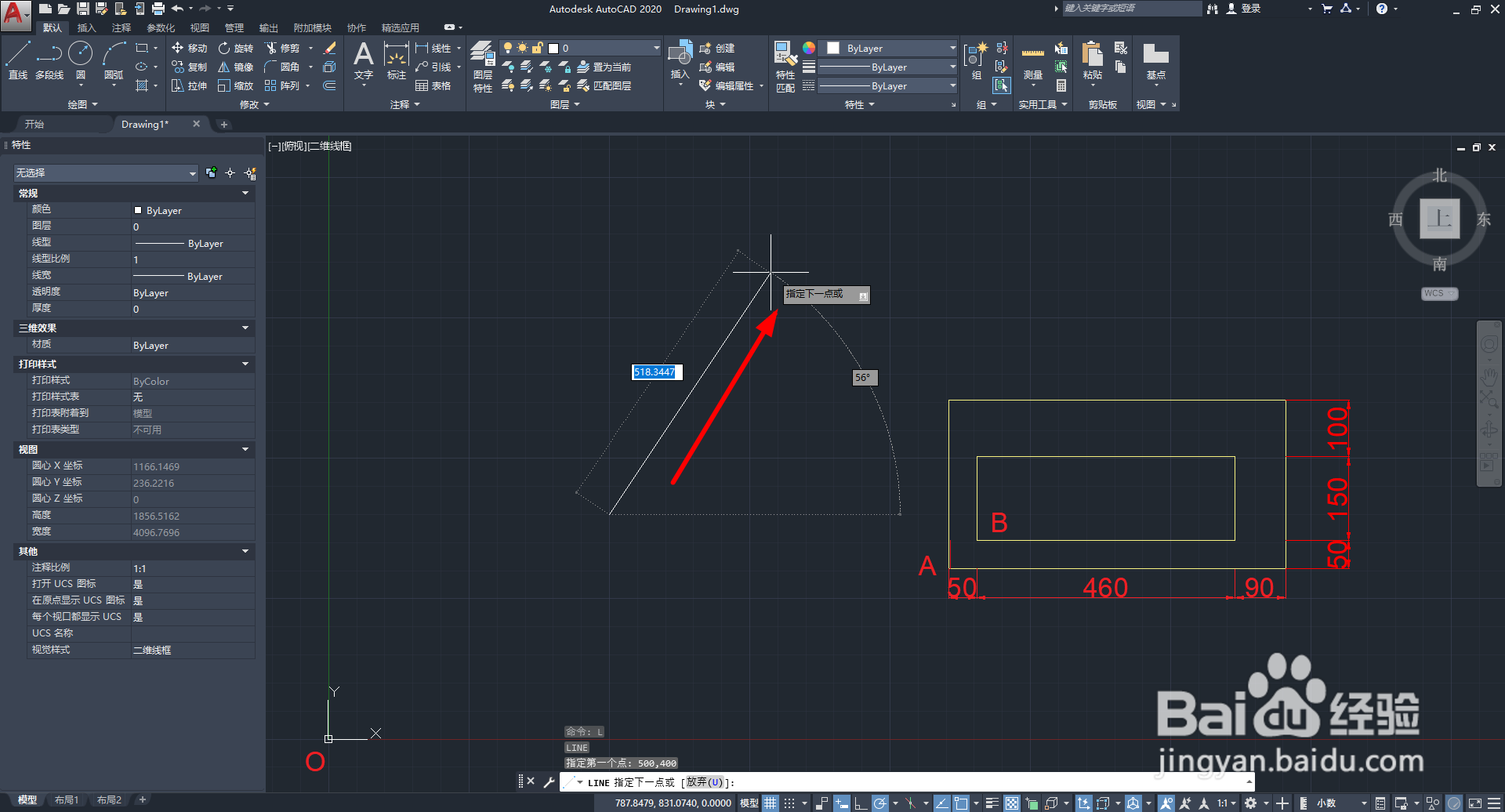

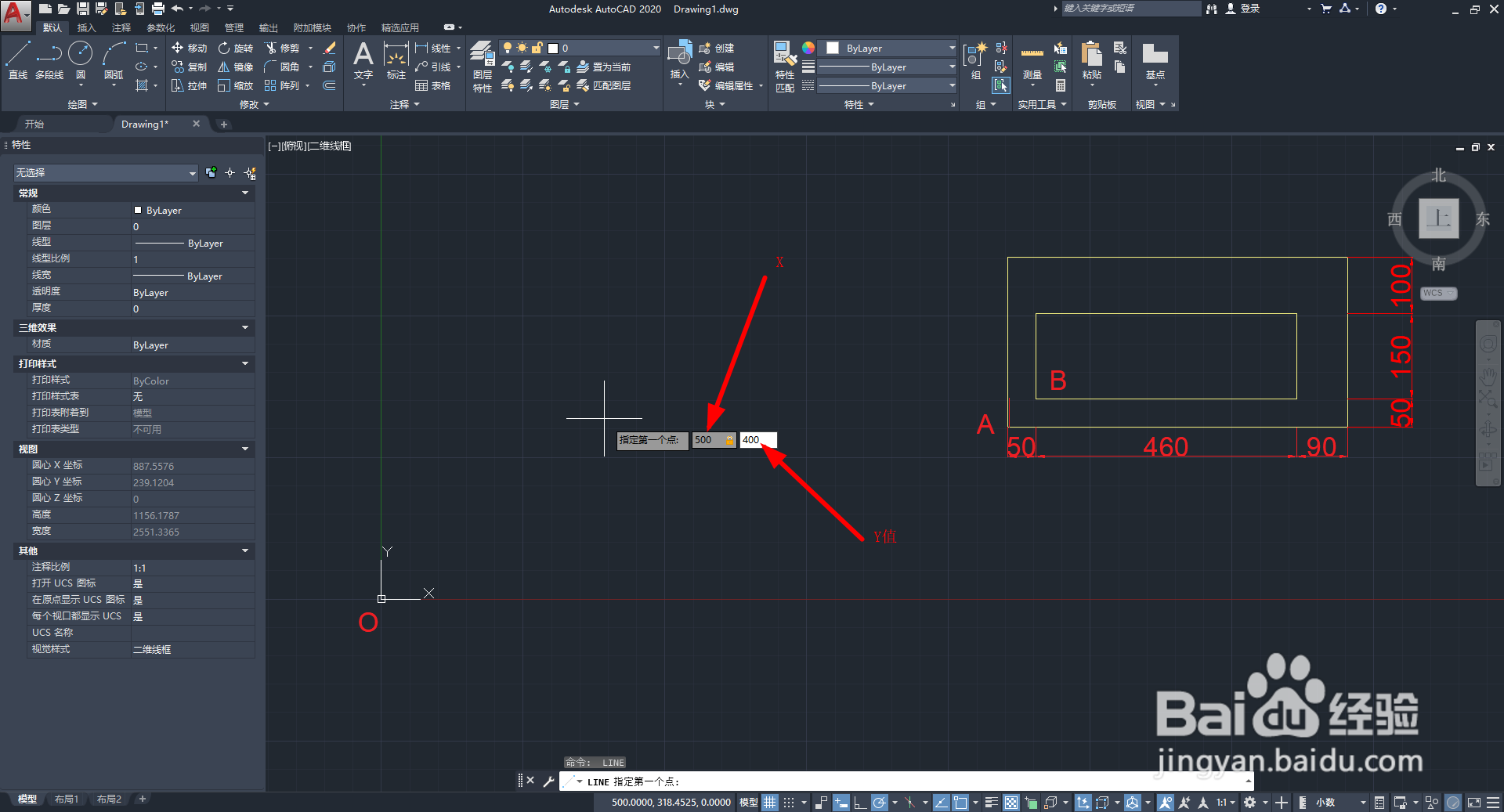

3、我们驻账答峰绘制一条直线，起点坐标（500，400），绘制方法，点击直线命令----》输入坐标500，400（记住，X轴和Y轴的坐标值要用逗号隔开，如果是在动态输入框中输入，按tab键也可以切换到Y轴输入框）----》按回车如图所示：

4、从图中位置可以看到当前点的坐标。这种坐标值是相对于系统原点坐标为参照原点的。

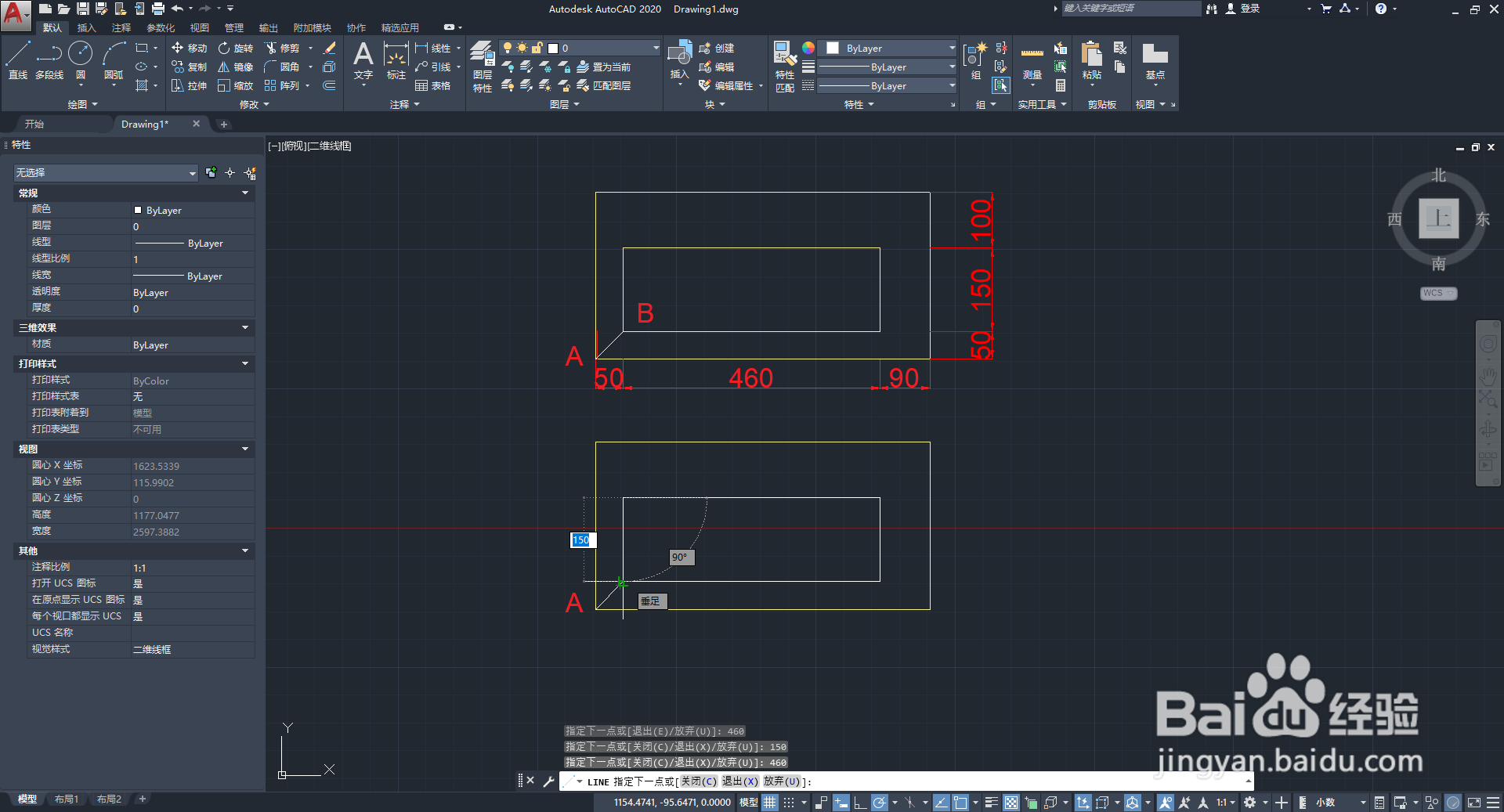

5、相对坐标，相对坐标就是以图中指定的某一点为参照原点，下一点所对应这一点的坐标值，如下图，加入我们以图中A点为参照原点，那么B点的相对坐标就是（50，50）如下图。

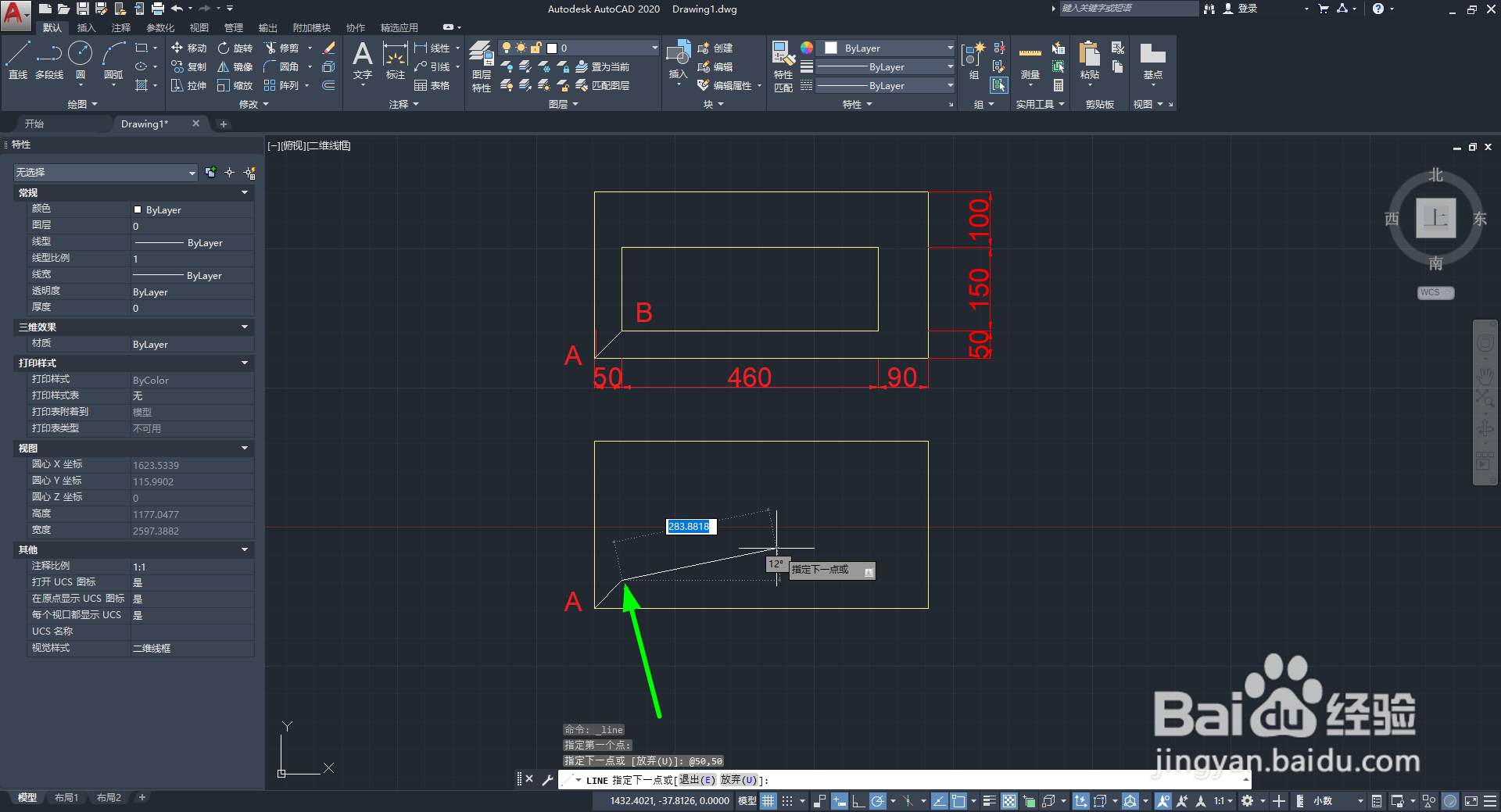

6、用相对坐标绘制直线：选择直线命令-----》起点指定为A点-----》输入终点坐标钱砀渝测（50，50），***x值和Y值墩伛荨矧通过逗号切换，如果是固定输入框，需要用逗号隔开------》直线终点指定的点就是B点。

7、根据第6步的操作，我们一次绘制出剩余的图形，线管尺寸我们可以从上图中获得。如下图所示。
