电子工程师经验谈之四--滤波器

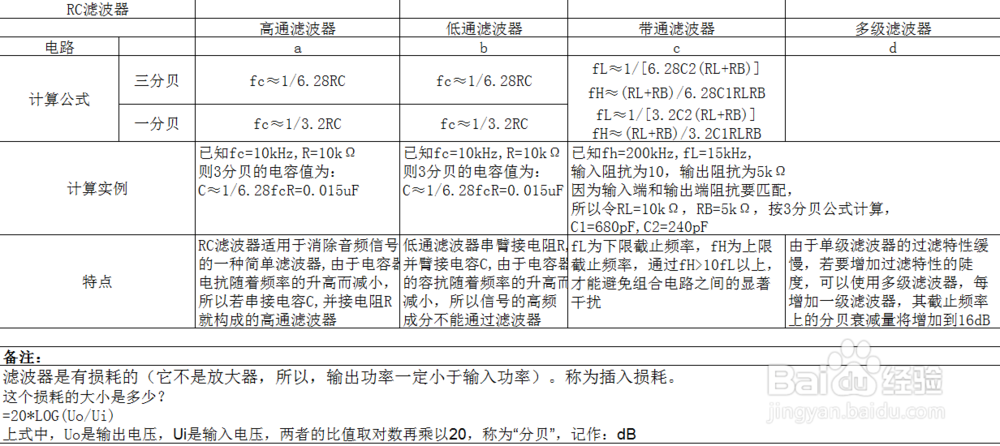

1、RC电路作为一种选频电路，理论上它能让信号无衰减的通过电路，这一段称为通带，其他的信号就会受到很大的衰减，具有很大衰减的频带称为阻带，通带和阻带的交界频率称为截止频率。对滤波器的基本要求是：（1）通带内信号的衰减要小，阻带内信号的衰减要大，由通带过渡到阻带的特性陡然上升；（2）通带的特性阻抗恒为常数，便于阻抗匹配。

2、滤波器的分类如下：1.无源滤波器，2.有源资鼠榘运滤波器，无源滤波器分为RC和RL滤波器，RC滤波器又分为 1.低通RC滤波器，2.高通RC滤波器，3.带通RC滤波器;RL滤波器又分为1.低通LC滤波器，2.高通LC滤波器，3.带阻LC滤波器，4.带通LC滤波器；有源滤波器分为1.有源高通滤波器，2.有源低通滤波器，3有源带阻滤波器，4.有源带通滤波器；

3、目前滤波器的分析和设计的方法有迷撞笸痉两种，一种是影响参数分析法，第二种是工作参数分析法（又称综合法），但这种滤波器实测滤波器特性理论上预定特性差距较大，在通带内又不能取得良好的化磁运镱阻抗匹配，很难满足对于滤波特性高精度的要求。后者是以网络综合理论为基础的分析方法，它需要找出与理想滤波器特性相似的网络函数，由这种方法设计出来的滤波器，实测的滤波特性与理论预定特性十分接近，适合高精度的滤波器设计要求。
