怎么学习制动灯相关电路图

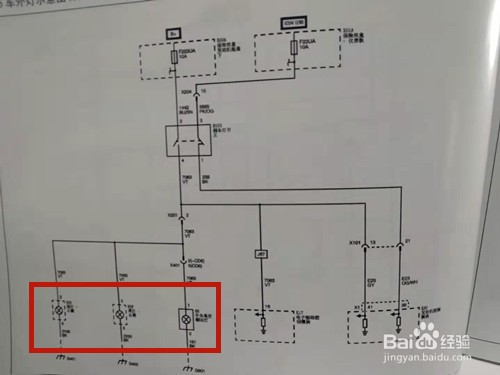

1、制动灯。也就是刹车灯，这个电路中有三个灯泡，左、右两边与中间各有一个，当车主踩刹车时，灯就会点亮。

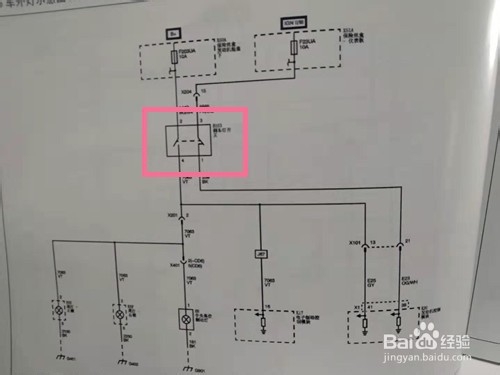

2、刹车灯开关。有的开关为两根线，复杂的有四根线。一路向灯供电， 另一路向模块供电。

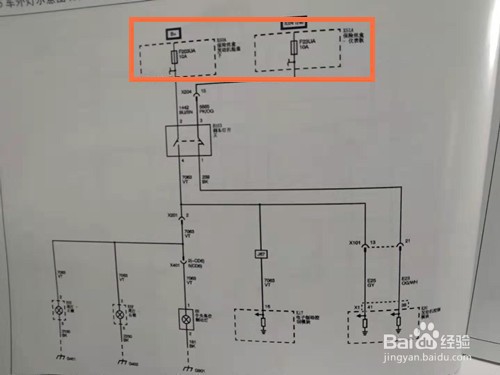

3、电源保险。制动灯线路上有两个保险，一路受电源控制，一路受点火开关控制，保险熔断后会表现不同的故障。

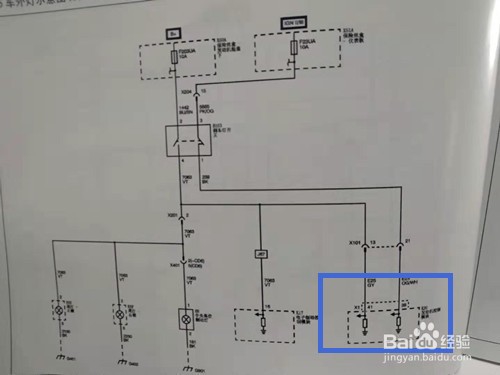

4、ABS模块。当车主踩刹车时，ABS模块会收到相关信号，来调整四轮制动分配力，从而保证汽车能安全行驶。

5、发动机控制模块。发动机模块接收刹车灯信号后，会及时的做出相应的调整，比如说断开定速巡航，或者实现断油控制。

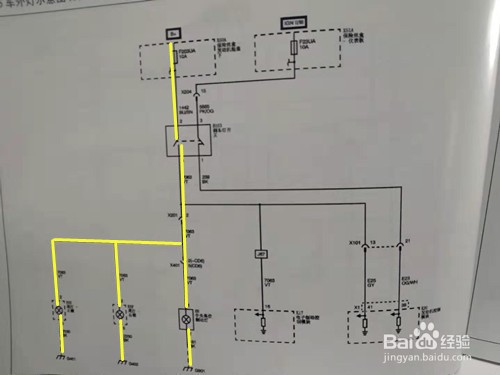

6、制动灯电路走向。当踩下开关后，电流从B出发，经过开关，到达灯泡，然后接地，灯泡点亮，提醒后面的汽车。
