Proe边界混合技巧

1、创建如下的草绘。

2、在造型里绘制如下的曲线。

3、边界混合。点击边界混合按钮，我们若直接选择下面的边界，系统就会自动选择整个曲线，这显然不符合我们的预期。我们需要选择的是曲线的一部分。我们可以按住Ctrl，再点击所选择的曲线即可取消选取。

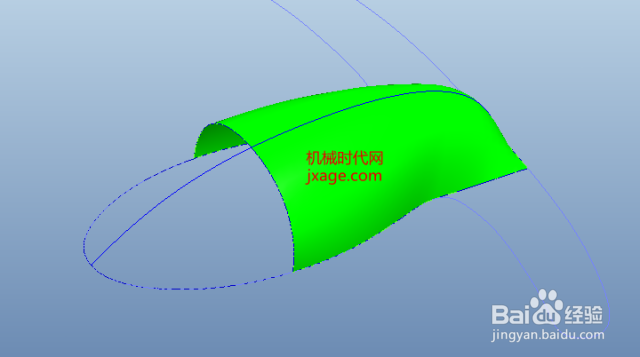

4、在所要选取的边界附近鼠标右击选择【从列表中拾取】，从列表中选择所需要的曲线。                      选择下面的曲线。                   完成。

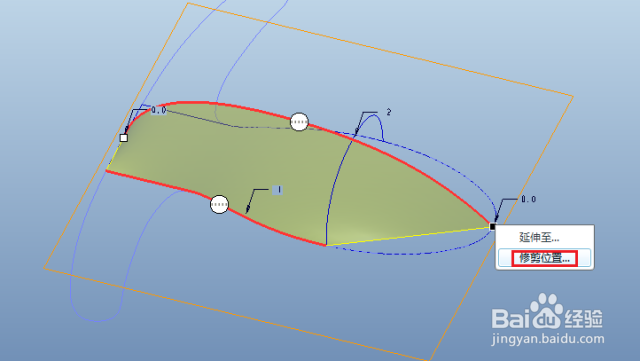

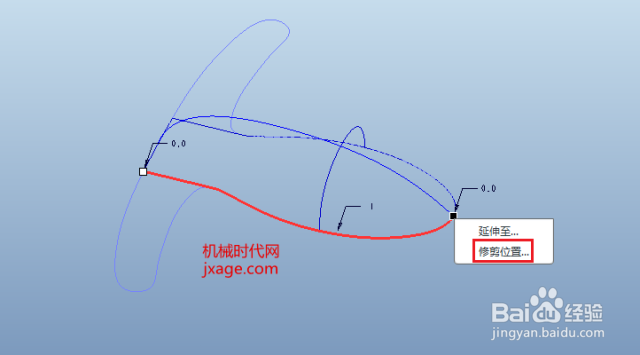

1、有时候我们虽然选择了正确的曲线，但是我们只需要其中的一部分怎么处理？我们只要在曲线的某一端鼠标右击选择【修剪位置】，再选择修剪参照即可。如下图所示。

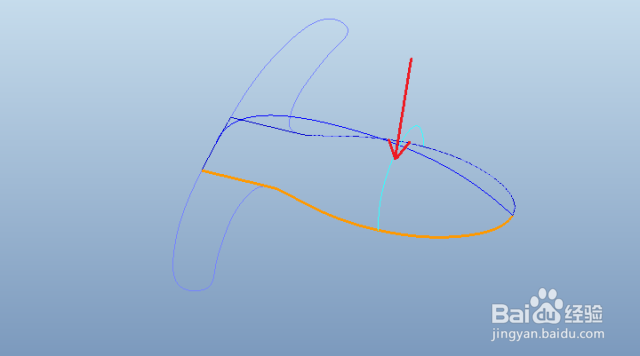

2、选择下图红色箭头所示的曲线作为修剪参照。                           完成

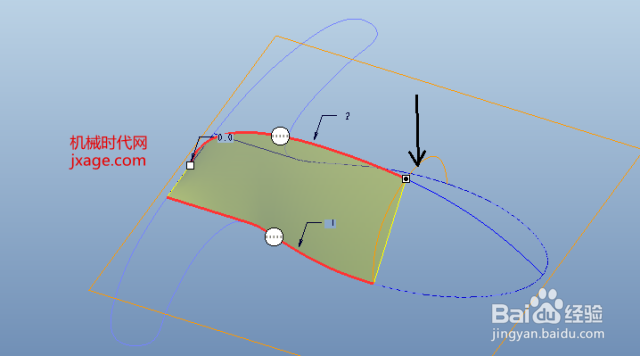

3、再选择了第二条曲线，采用同样的方法选择这条曲线的一部分。                           选择第三条曲线。

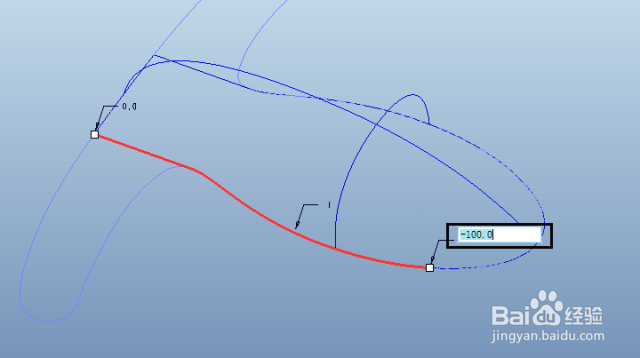

4、当然我们也可以通过直接输入相应的数值从而获得曲线的相应部分。

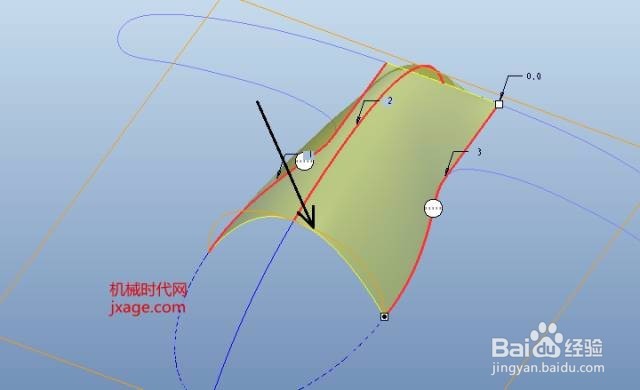

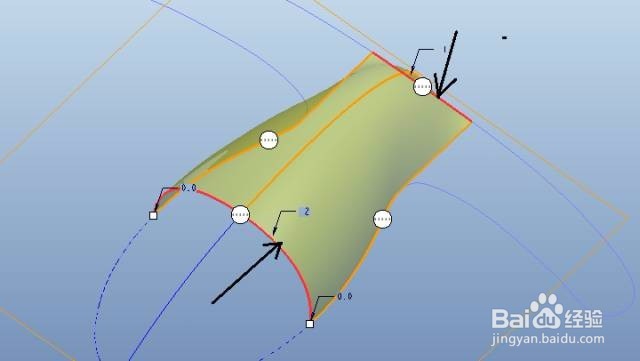

1、设置第二方向的边界，如下图所示。  ，

2、当然我们也可以通过直接输入相应的数值从而获得曲线的相应部分。

3、按住ctrl键同时选择线，会实现多选。按住shift键同时选择线，会实现减选。这样会更利于我们的混合曲面线的选择。。
