怎样设计高效率大电流直流稳压电源?

2025-06-08 09:45:32

1、MP1593 的结构及工作原理简介:它采用8 pin 小型SOP 封装,体积很小,只有5mm×4mm×1.5mm 大小。该IC允许输入的电压范围从4.75~28V,输出电流最高可达3A,其最高工作效率可达95%。MP1593 典型的外部应用电路及部分内部原理图如下:

怎样设计高效率大电流直流稳压电源?

2、该集成电路的工作原理:输入电压Vin 从集成电路的pin 2 端进入,这时如果在pin 7( Enable) 端加高电平(+5V 左右),则IC 被启动进入到工作状态。电路中各点的波形如所示。

怎样设计高效率大电流直流稳压电源?

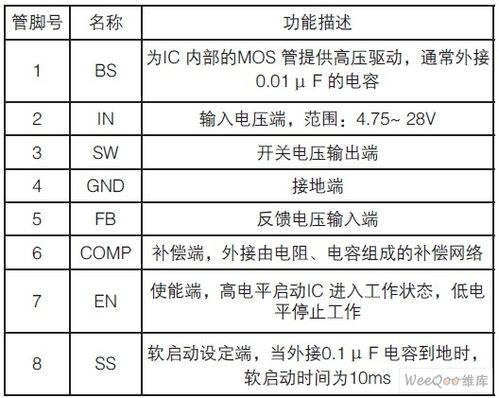

3、输出电压Vout 的稳压控制过程:整个稳压过程实质上是一个反馈控制过程。佯镧诱嚣只要改变外部电阻R1 与R2 的比值,就可以改变采样电压的大小,从而也就改变了脶巴躔炒输出电压Vout 的大小,事实上,该电路就是通过调节电阻R1 与R2 的比值来实现对输出电压Vout 大小的调节。MP1593 各管脚的功能定义如表 所示。

怎样设计高效率大电流直流稳压电源?

4、MP1593 实际的应用电路图及一些设计要点:采用这颗IC 设计+5V 电源的实际应用电路如图所示。

怎样设计高效率大电流直流稳压电源?
