LabVIEW使用MathScript节点方法

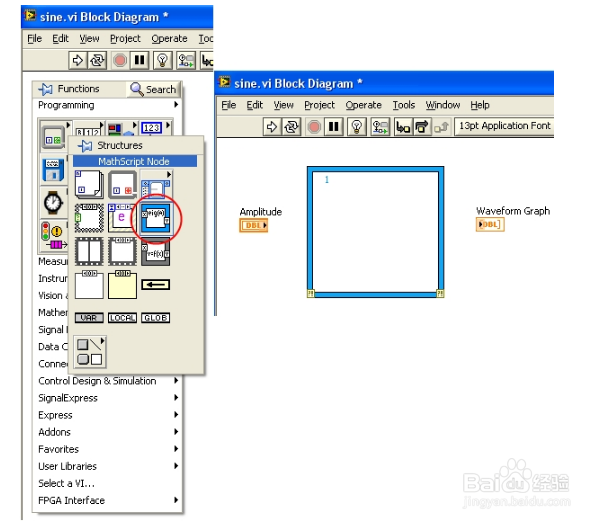

1、使用MathScript节点：利用MathScript节点，可以在VI中嵌入MathScript脚本，这种方式类似于公式节点。首先创建一个VI，然后在VI的程序框图中加入MathScript节点。如下图所示。

2、MathScript节点内部相当于一个文本编辑器。通过工具条中的文本操作按钮，可以直接在MathScript节点中输入程序代码，也可以通过其他编辑器复制粘贴已经存在的代码。MathScript节点内部具有错误检查功能，一旦输入的代码不符合MathScript节点的语法，在行号内就会显示错误。

3、MathScript节点使用十分简单，关键是深入了解MathScript节点的语法、函数的程序结构。如下图所示展示的是如何输出一个正弦波形。

4、使用MathScript交互窗口：Matlab又称做演算纸式编程语言。不同于其他编程语言，它的运算结果是立即输出的，每一步的运行结果都是根据前面的运算结果计算得来。MathScript模仿了Matlab的开发界面，提供了交互式窗口。

5、启动LabVIEW后，在主菜单中选择“MathScript窗口”项，启动MathScript交互窗口，如下图所示。

6、MathScript窗口由4部分构成。输出窗口：用于显示输入禅旄褡瘦命令的运算结果和已输入的命令的运算结果。命令窗口：用于MathScript命令、函数，是MathScript的编程窗口。变量、脚本、历史数据窗口：用于显示已经定义的变量及变量值，切换到历史数据窗口可以显示过去输入的所有命令。预览窗口：用于显示选中的变量数据，可以选择图形显示或者数值显示。

7、通过命令窗口输入命令，如果命令语法正确，回车后会自动运行。例如点击Script标签来输入下列命令x=linspace(0,2*pi, 30);b=sin(x)./(cos(x));plot (x,b);axis([0 2*pi -20 20])注意x = linspace(0, 2*pi, 30)；命令生成一个新的x变量并在0到2*pi内均匀取30个值来填入变量。在Script页面上点击Run按钮，将出现Plot 1窗口并显示x相对于b的XY曲线。可以通过点击Plot 1窗口的右上角的x来关闭窗口。如下图所示。
