Arduino 与传感器

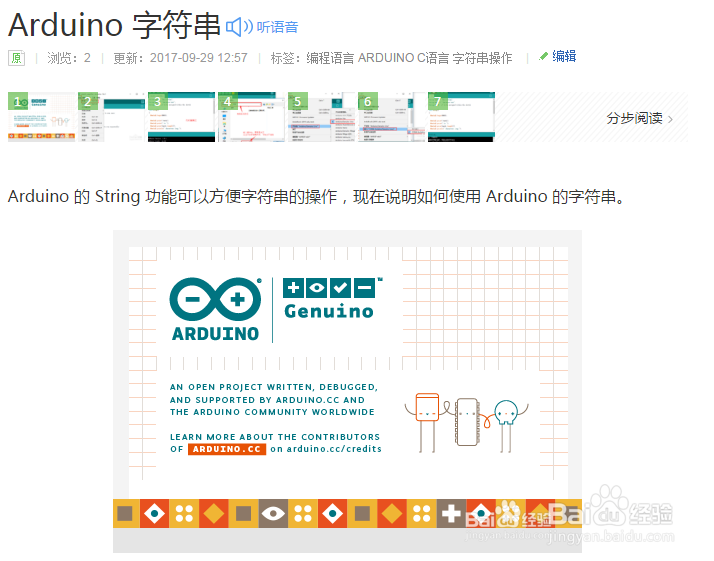

1、Arduino IDE 新建代码的方法，程序的上传方法，大家可以参考：

http://jingyan.baidu.com/article/414eccf6a8fb9f6b431f0ab1.html

来操作

2、数字开关类传感器：

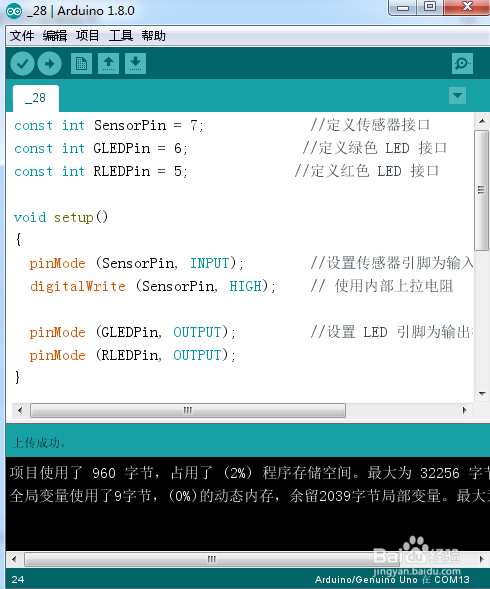

打开 Arduino IDE 软件，输入下列代码：

const int SensorPin = 7;             //定义传感器接口

const int GLEDPin = 6;              //定义绿色 LED 接口

const int RLEDPin = 5;             //定义红色 LED 接口

void setup()

{

  pinMode (SensorPin, INPUT);        //设置传感器引脚为输入模式

  digitalWrite (SensorPin, HIGH);    // 使用内部上拉电阻

  pinMode (GLEDPin, OUTPUT);         //设置 LED 引脚为输出模式

  pinMode (RLEDPin, OUTPUT);

}

void loop()

{

  if (digitalRead(SensorPin)){       //如果传感器引脚为高电平，执行 if 中的程序

    digitalWrite(GLEDPin, HIGH);

    digitalWrite(RLEDPin, LOW);

  }

  else{ //否则执行

    digitalWrite(GLEDPin, LOW);

    digitalWrite(RLEDPin, HIGH);

  }

}

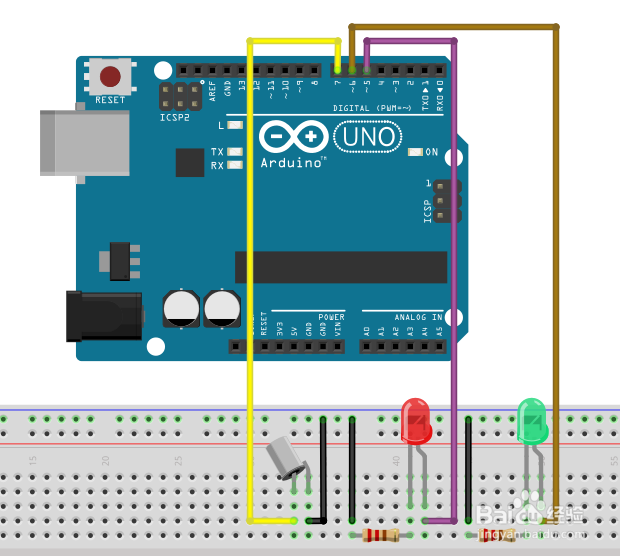

3、如图所示，将实验元件连接

当有倾斜时，红色 LED 亮起

当没有倾斜时，绿色 LED 亮起

4、硬件回顾：数字倾角传感器，滚球倾角传感器内部结构是钢珠，在倾斜时传感器的状态会发生改变，就是通过这种特性，来将“倾斜”这个信息传送给 Arduino UNO 控制器，从而控制 LED

5、简单模拟量传感器信号读取

输入代码：

const int potPin = 0;

const int ledPin = 13;

int val = 0;

void setup()

{

  pinMode(ledPin, OUTPUT);

}

void loop() {

  val = analogRead(potPin);

  digitalWrite(ledPin, HIGH);

  delay(val);

  digitalWrite(ledPin, LOW);

  delay(val);

}

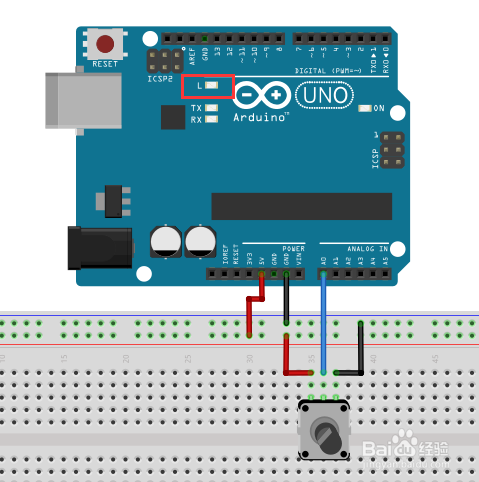

6、如图所示连接元件

实验效果：通过旋转角度电位计可以改变 D13 引脚 LED 的闪烁频率

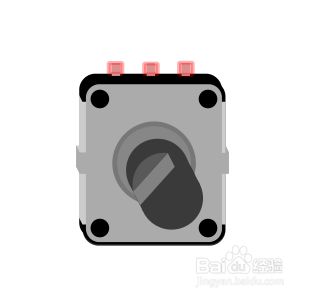

7、硬件回顾：旋转角度电位计

变化范围：0 - 10K 欧姆

通过旋转，可以改变电阻的分配，从而改变分压，使UNO控制器读取的模拟量值变化，再将模拟量的变化给到 delay 函数，改变 D13 引脚 LED 的闪烁频率
