一级建造师双代号网络计划图的计算方法

1、首先计算最早开始时间（ES）和最早完成时间（EF）

计算规则：1、起始工作默认“0”为“ES”。2、从左向右累加工作持续时间，有多个紧前工作的取大值。3、EF=ES+工作持续时间

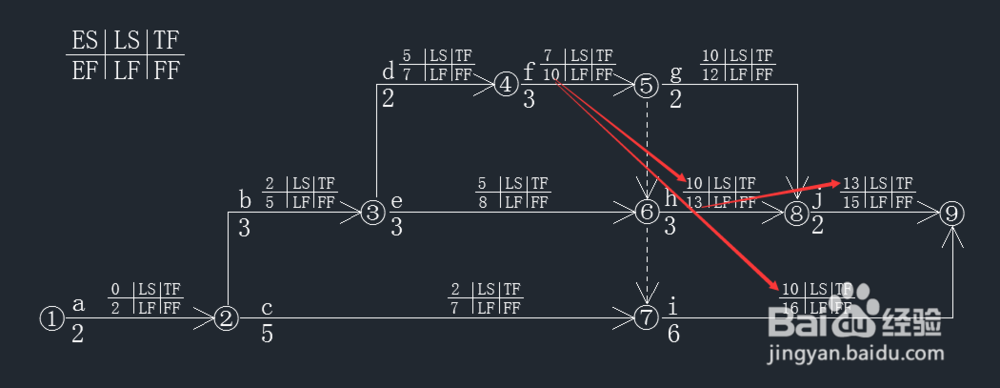

如下图: h工作有f工作和e工作为紧前工作，所以h[ES]=max(e[EF]:h[EF])

           i工作、j工作也是有多个紧前工作，所以i[ES]、j[ES]取值为多个紧前工作max[EF]

2、计算最迟开始时间（LS）和最迟完成时间（LF）

计算规则：1、结束工作默认“总工期”为“最迟完成时间的最大值”，2、从右到左累减工作持续时间，有多个紧后工作最小值。（一定要注意紧前工作和紧后工作的个数）

如下图：结束工作有两个紧前i和j工作，所以i[EF]是最大值视为总工程工期。取i[EF]=i[LS]=j[LS]。

           a、b、c、d、e、f工作都是有多个紧后工作，故a、b、c、d、e、f的[LF]=随其后多个紧后工作的min[LS]

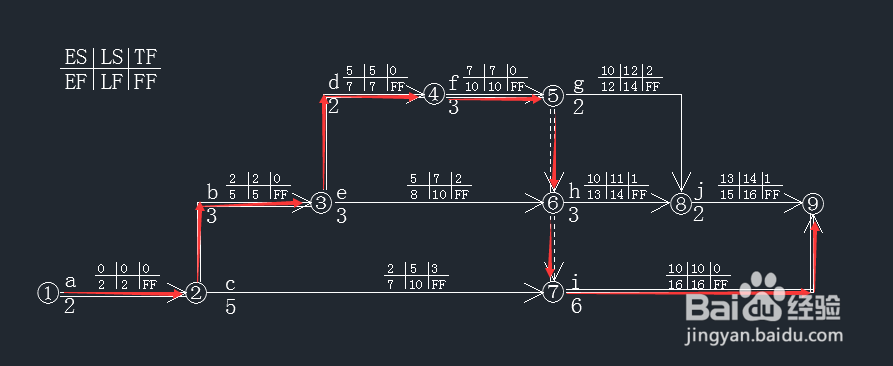

3、计算总时差（TF）

计算规则：右上-左上=右下-左下=总时差。

TF=LS-ES=LF-EF。当TF=0时为关键线路

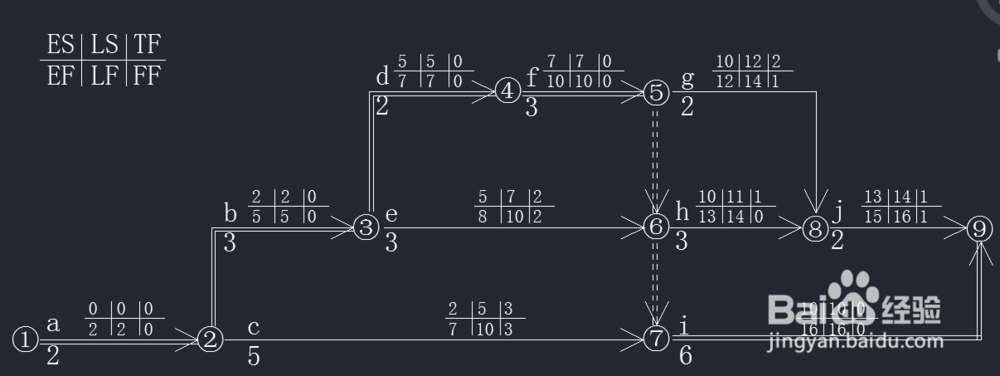

4、计算自由时差（FF）

计算规则：1、紧后工作左上（多个取小）-自己左下=自由时差。2、因i、j工作已经没有后续工作，所以i[FF]=i[LF]-i[EF]=i[TF]、j[FF]=j[LF]-j[EF]=j[TF]
