交换机的Telnet远程登陆配置

1、PC0计算机配置：

IP 地址：192.168.1.2

子网掩码：255.255.255.0

网关：192.168.1.1

2、PC1计算机配置：

IP 地址：192.168.1.3

子网掩码：255.255.255.0

网关：192.168.1.1

3、PC0桌面上的终端应用说明：

1、Switch>En      //进入特权模式

2、Switch#conf  t   //进入全局配置模式

3、Switch(config)#inter vlan 1(默认交换机的所有端口都在VLAN1中)// 创建并进入VLAN 1的接口视图

4、Switch(config-if)#ip address 192.168.1.1 255.255.255.0//在VLAN 1 接口上配置交换机远程管理的IP地址

5、Switch(config-if)#no shutdown //开启接口

6、Switch(config-if)#exit//回到全局配置模式

7、Switch(config)#line vty 0 4   //进入远程登录用户管理视图，0-4个用户

8、Switch(config-line)#login  //打开登录认证功能

9、Switch(config-line)#password 5ijsj  //配置远程登录的密码为5ijsj，密码明码显示

10、Switch(config-line)#privilege level 3  //配置远程登录用户的权限为最高级别权限3

11、Switch(config-line)#end   //退出到特权模式

12、Switch#show run   //显示当前交换机配置情况

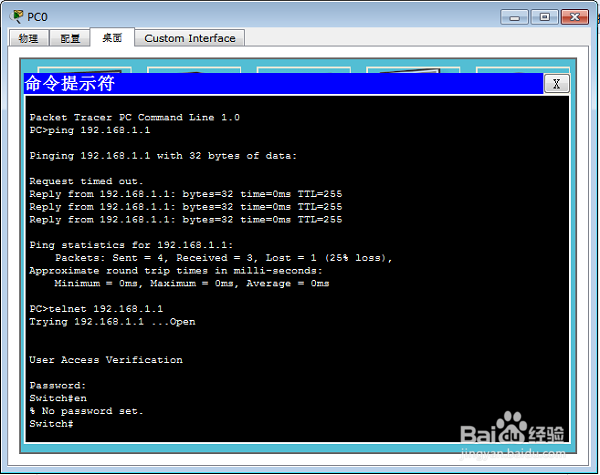

4、PC0 桌面选项卡中的CMD，命令提示符

ping 192.168.1.1   测试网络连通性

telnet 192.168.1.1

输入password:dzsw   //登录成功，进入用户模式

Switch>Enable//进入特权模式

Switch#

5、PC1 桌面选项卡中的CMD，命令提示符

ping 192.168.1.1    测试网络连通性

telnet 192.168.1.1

输入password:dzsw

Switch>Enable//进入特权模式

Switch#

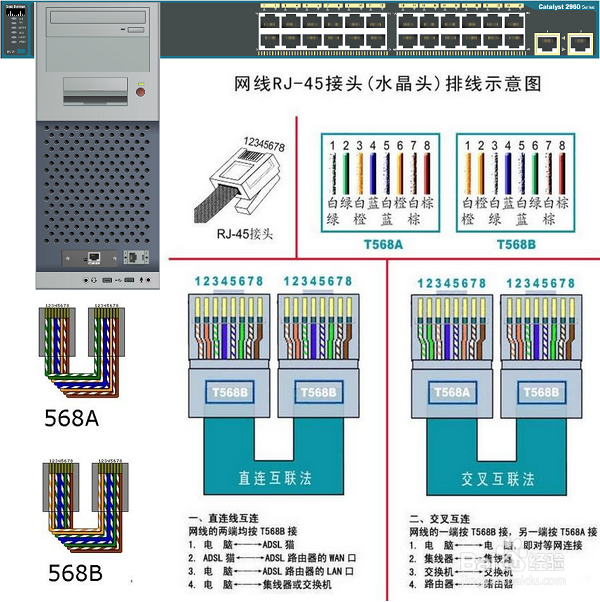

6、硬件设备图示：
