caxa实体设计如何用拉伸命令造长方体

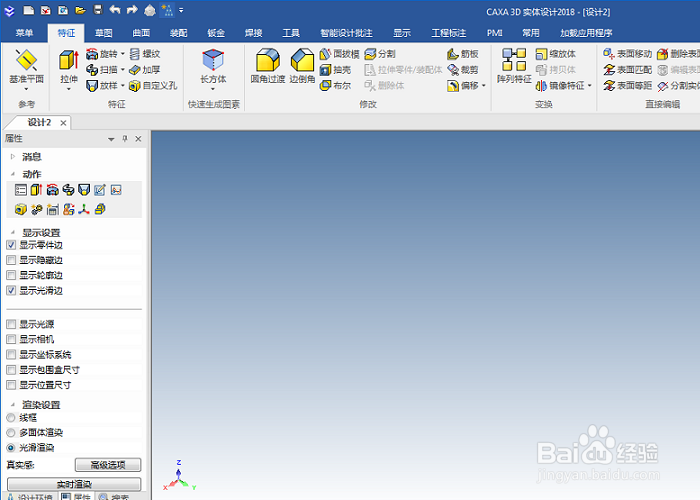

1、打开caxa实体设计2018，新建一个“设计”文件，设计环境可以选择“空白模板”

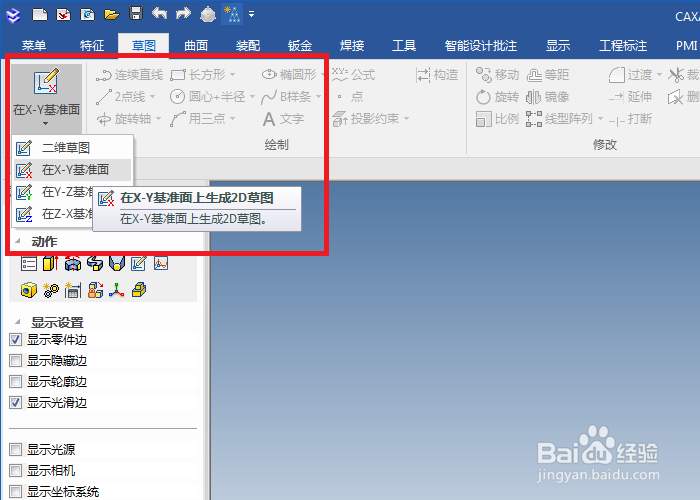

2、在标题栏中点开“草图”，如下图所示，按红色框选中的提示操作“在X-Y基准面上生成2D草图”

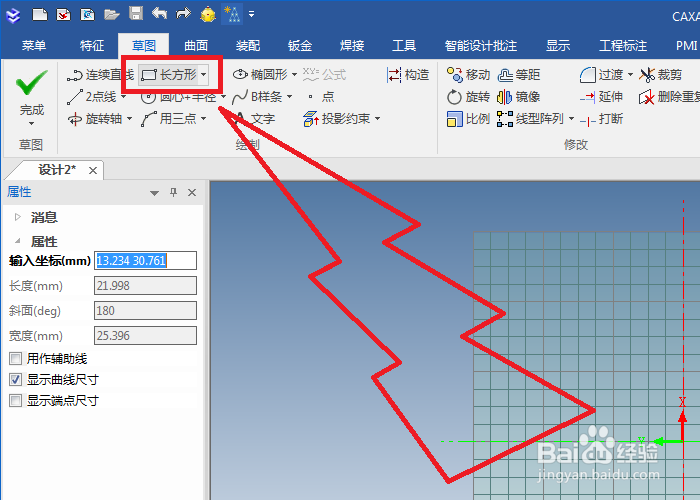

3、草图创建成功，在草图工具栏中激活“长方体”命令，“长方体”位置如下图所示。

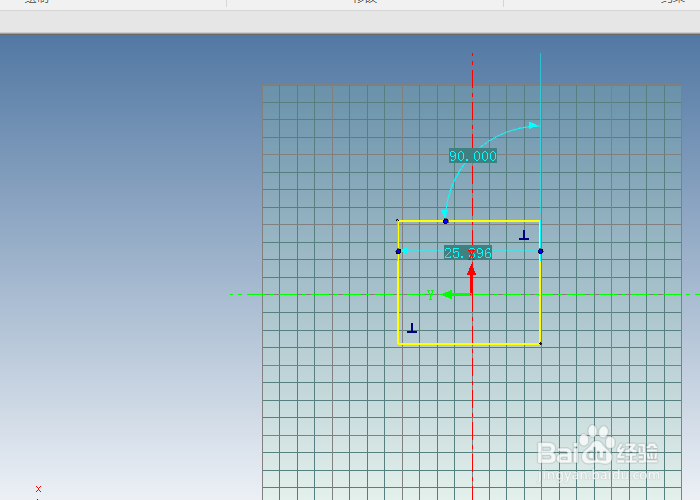

4、随手画一个矩形。因为是演示所用，所以尺寸什么的就无所谓了。

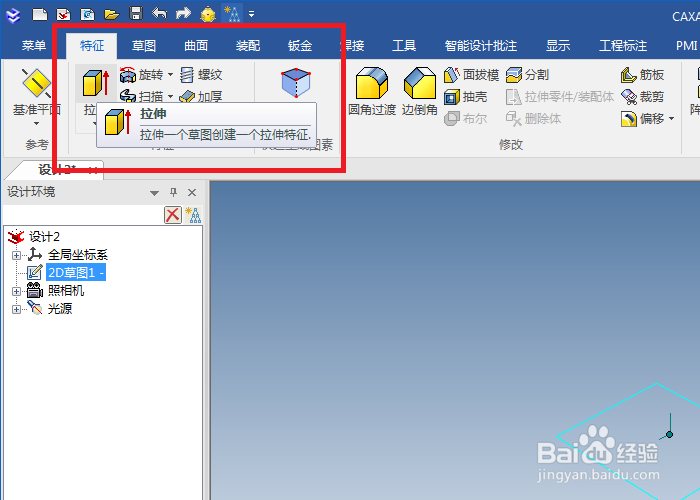

5、矩形画完之后，点击工具栏中左上角的“完成”按钮，退出喁滩倜怄草图。然后点击标题栏中的“特征”，在特征工具栏中找到“拉伸”命令，点击它。

6、如下图所示，红色框选中的属性，软件默认的选项是“从设计环境中选择一个零件，我们要改成“新生成一个独立的零件”（注意小一号的红色框选）。

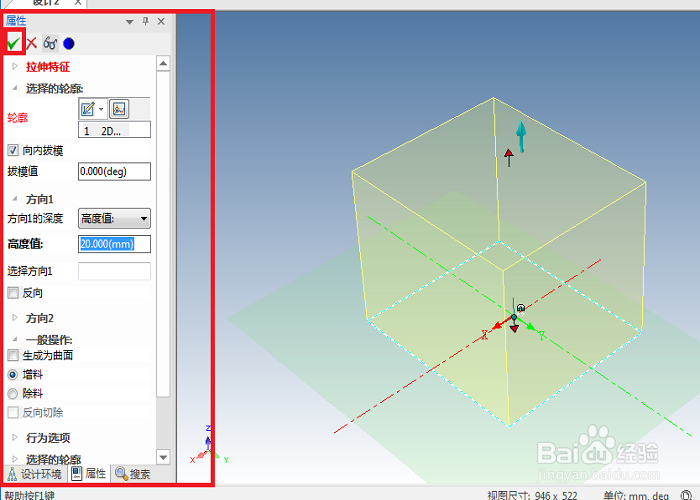

7、上一步刚操作完，就会发现属性对话框发生如下变化了，我们只需要根据下图所示的属性设置参数，完成设置之后，点击“√”

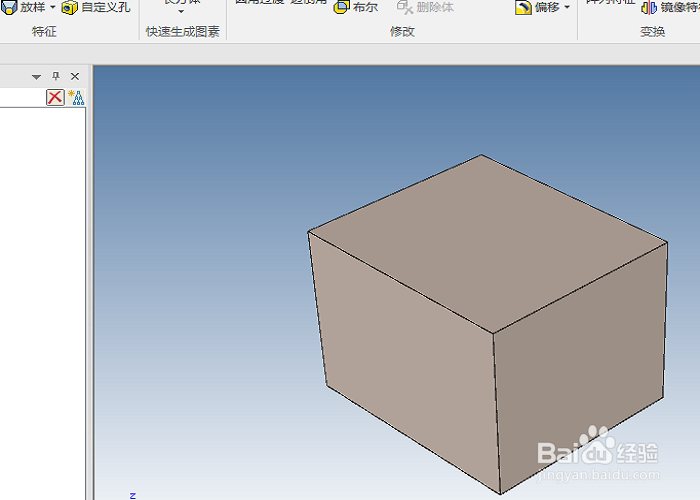

8、长方体拉伸成功了。
