学看水电图纸的最快方法

1、这是一份水电图纸

2、这是一份水电图纸的一憧钏荭拜部分，是平面图,首先我们概览- -下,其中所包括的东西有:墙、柱子、门、窗、楼梯、电路、水路等等,我们分项来认识一下。

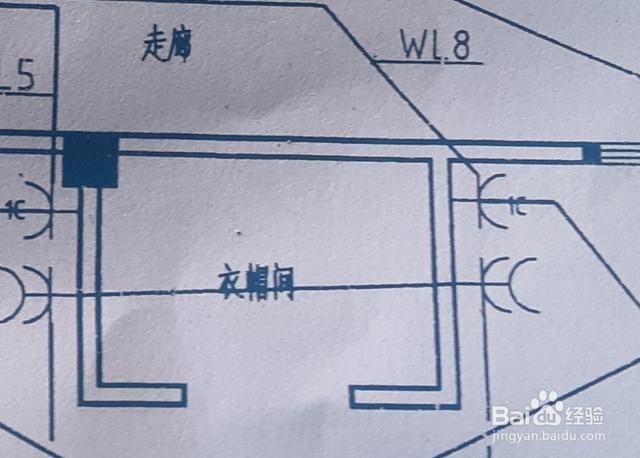

3、两根粗蓝线组成的长条表示'墙' ,四面墙围成的"衣帽间”

4、粗黑正方形表示柱子

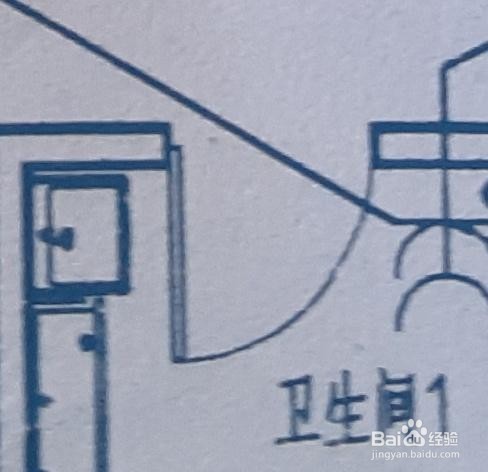

5、这个竖长条连着弧线的扇形样的表示"门”，竖条在哪边 ,表示门往哪边开。

6、这表示“双开门' .

7、四条横线组成的图形表示“窗子'

8、WL6、WP2、WP3均表示电路回路,箭头表示向上、向下引线。

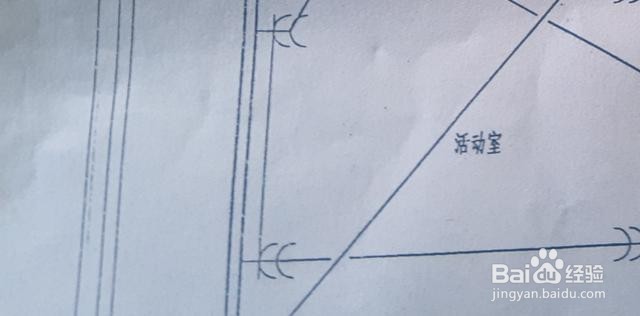

9、“+”相连的两个半圆表示“五孔插座”

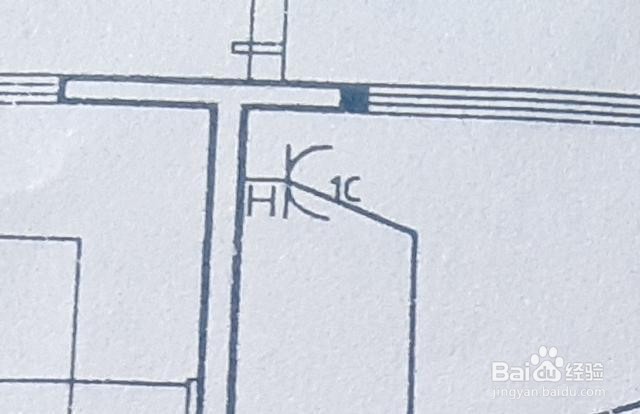

10、这个"1C”表示“三孔空调插座”

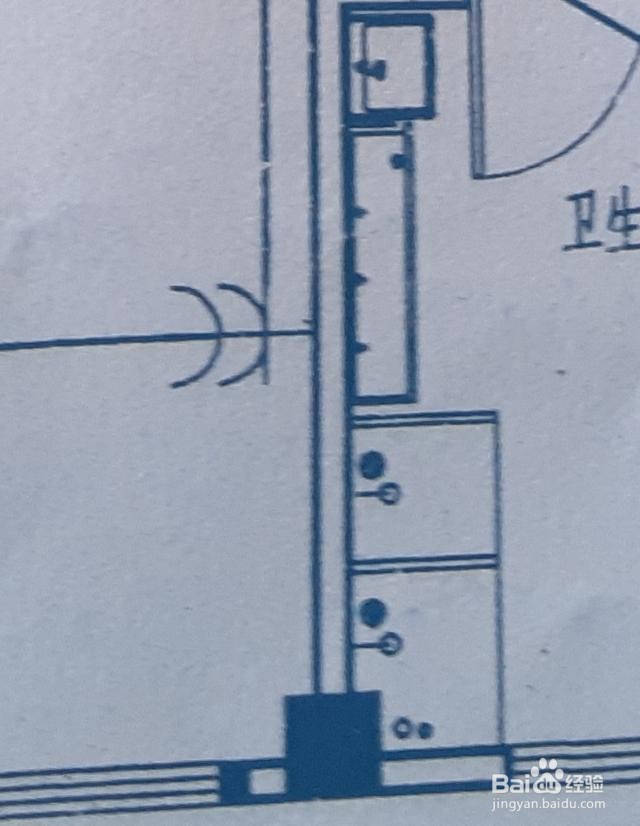

11、这三个黑白相间的框是书晡冈荐卫生间“蹲便器' ,我们要预留给排水,排水预留洞中心距墙55CM ,是前下水，两相邻蹲便器相距90 cm

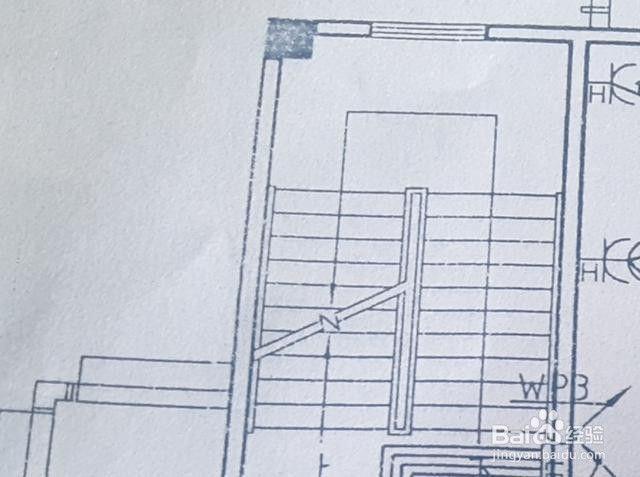

12、横线带个圈表示“淋浴&孥恶膈茯quot; ,旁边的黑色条纹圈表示"地漏”这些细横线和折线组成的是表示“楼梯”
