给水设备系统安装及管道材料

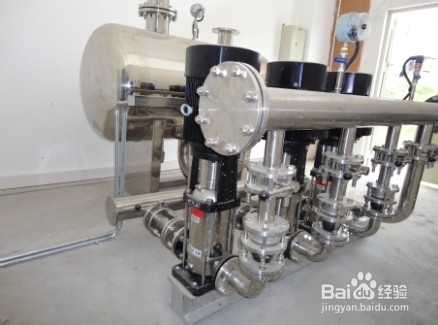

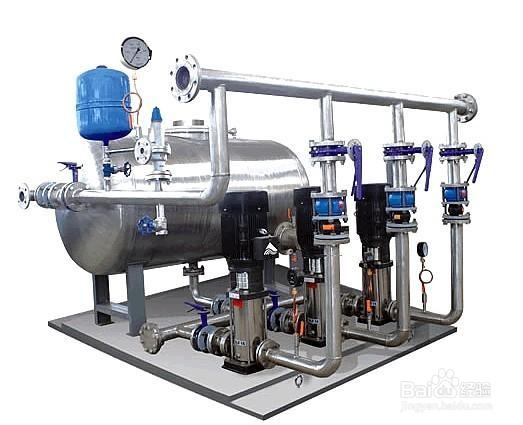

1、给水设备 建筑给水设备包括水泵、水箱、贮水池、气压给水装置等。 水泵安装时其出水管上应装设阀门、止回阀和压力表，并宜采取防水锤措施。高位水箱用于贮水和稳定水压，水箱通常用碳素钢板、钢筋混凝土、玻璃钢等材料制成。

2、给水管道 给水管道的材料常用如下： l）低压流体输送用镀锌焊接钢管。低压流体输送用镀锌焊接钢管原称镀锌钢管或白铁管，是应用于给水设备系统最多的一种钢管。

给水硬聚氯乙烯管。使用温度不超过45℃。

给水聚丙烯管。适用于系统工作压力不大于0．6MPa，工作水温不大于70℃。 给水铸铁管。 衬塑铝合金管。使用温度可达90℃，适用于输送自来水、生活热水及采暖空调工程。

给水管道安装（1）管道的连接。

l）低压流体输送用镀锌焊接钢管采用螺纹连接。 2）给水硬聚氯乙烯管一般采用承插连接，其中承插粘接适用于管外径20－160mm，橡胶圈连接适用于管外径≥63mm，与金属管配件、阀门等的连接采用螺纹或法兰连接。给水硬聚氯乙烯管螺纹连接时，宜采用聚四氟乙烯生料带作为密封填充物，不宜使用厚白漆、麻丝。 3）给水聚丙烯管采用热熔承插连接。 4）不锈钢管采用电焊或氩弧焊连接，薄壁铜管采用承插钎焊焊接。 5）给水铸铁管采用橡胶圈、石棉水泥或膨胀水泥承插接口连接，在交通要道等振动较大的地段采用青铅接口。6）球墨铸铁管采用橡胶圈机械式接口或承插式接口，也可以采用螺纹法兰连接的方式。

阀门的设置。

①给水管网的阀门按下列要求选择： 管径小于或等于50mm时，宜采用截止阀；管径大于50mm时，宜采用闸阀或蝶阀。 在双向流动的管段上，应采用闸阀或蝶阀。 在经常启闭的管段上，宜采用截止阀。 不经常启闭而又需快速启闭的阀门，应采用快开阀门，但配水点处不宜采用旋塞。 ②用于分区给水的减压阀，其设置要求如下： 减压阀宜设置两组，其中一组备用。环网供水和设置在自动喷水灭火系统报警阀前时，可单组设置。 减压阀前后应装设阀门、宜装设压力表。 减压阀前应装过滤器，并应便于排污。

塑料管的安装。 室外埋地管道的埋深不宜小于300mm。 水箱的进出水管、排污管，自水箱至阀门间的管道不得采用塑料管。

水压试验。 室内给水管道试验压力为工作压力的1．5倍，但不得小于0.6MPa（给水聚丙烯管不得小于1．0MPa）。

室外给水管道安装。 1）沟槽开挖。 沟槽底部的开挖宽度，可按下式计算： B＝D1＋2（b1＋b2＋b3） 人工开挖沟槽的槽深超过3m时应分层开挖，每层的深度不宜超过2m。层间的留台宽度要求放坡开槽时不应小于0．8m，直槽时不应小于0．5m ，安装井点设备时不应小于1．5m。

给水铸铁管辅设。 室外给水管道应尽量埋地铺设，埋深由外部荷载、管材强度、管道交叉以及土壤地基等因素决定，一般覆土深度不小于0．7m，且应在冰冻线以下。 管道低处应设置泄水管和泄水阀，管道隆起点和平直段的必要位置上应装设排气阀。 给水管应布置在污水管上方。当给水管在污水管侧下方时，给水管必须采用金属管材。 生活饮用水管与污水管或输送有毒液体管道交叉时，给水管应铺设在上面，且不应有接口重叠；当给水管道铺设在下面时，应采用钢管或钢套管，套管伸出交叉管的长度每边不小于3m，套管两端采用防水材料封闭。

给水硬聚氯乙烯管辅设。 室外给水硬聚氯乙烯管应埋地铺设。一般情况下，埋设深度可在冰冻线以下0．2m，且还应符合下列条件： 当de≤50mm时，管顶最小埋深为0．5m； 当de＞50mm时，管顶最小埋深为0．7m。 管子在吊运及下沟时，采用可靠的软带吊具，不得与沟壁或沟底激烈碰撞。 4）沟槽回填。给水管道下沟铺设并经检查合格后，在水压试验前应除接口外及时进行回填，要求管道两侧及管顶以上回填高度不小于0．5m。
