CAD三维建模——隔离墩制作教程

1、打开AutoCAD 2013软件，进入软件作图界面；

2、切换到侧视图，点击【直线工具】绘制出图示直线后，点击【圆弧工具】按图示绘制出圆弧线并将直线连接起来。点击【圆工具】，在图示位置绘制出两个圆形图案；

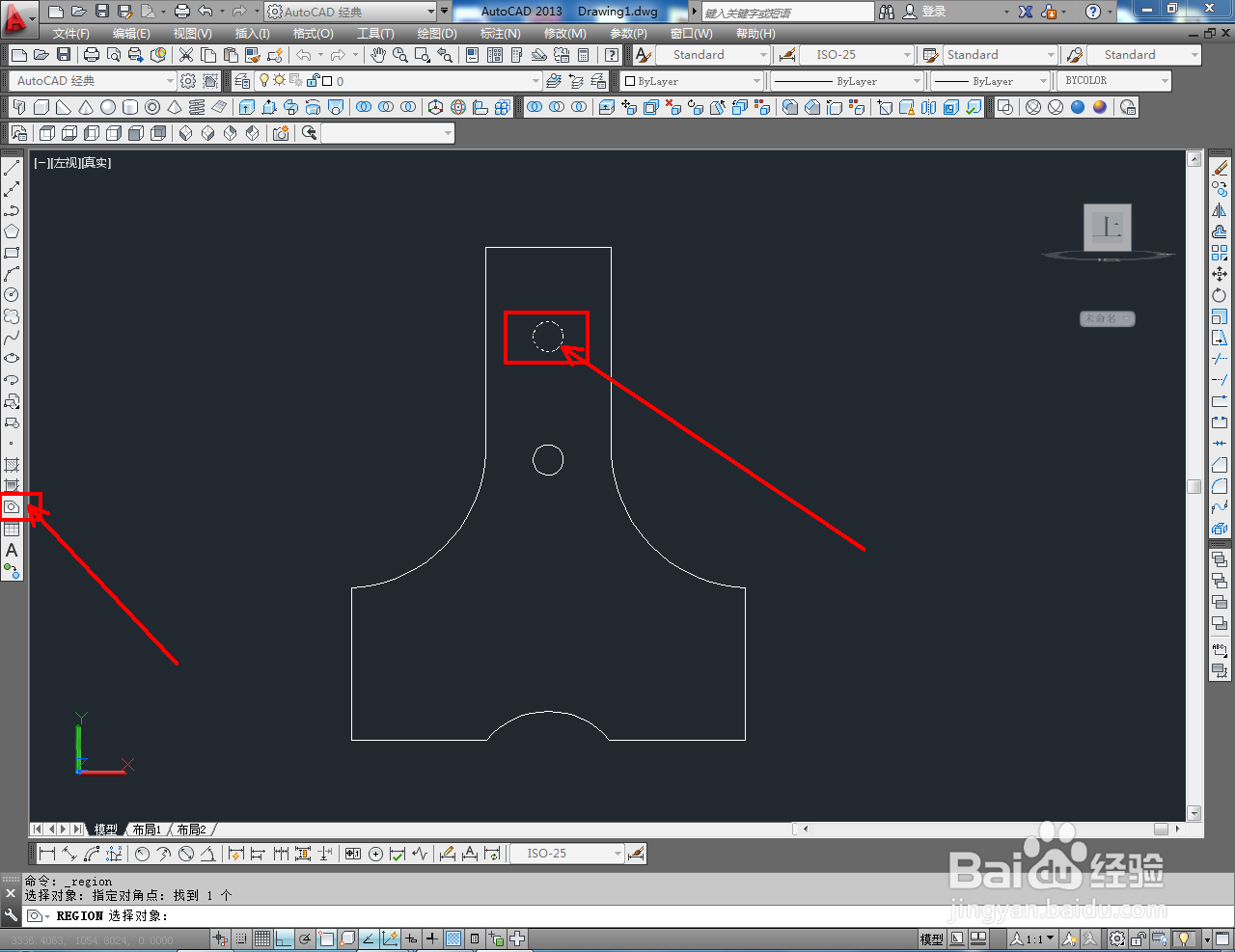

3、点击【面域工具】，依次选中圆形图案和截面图案并按下空格键，生成面域图案（如图所示）；

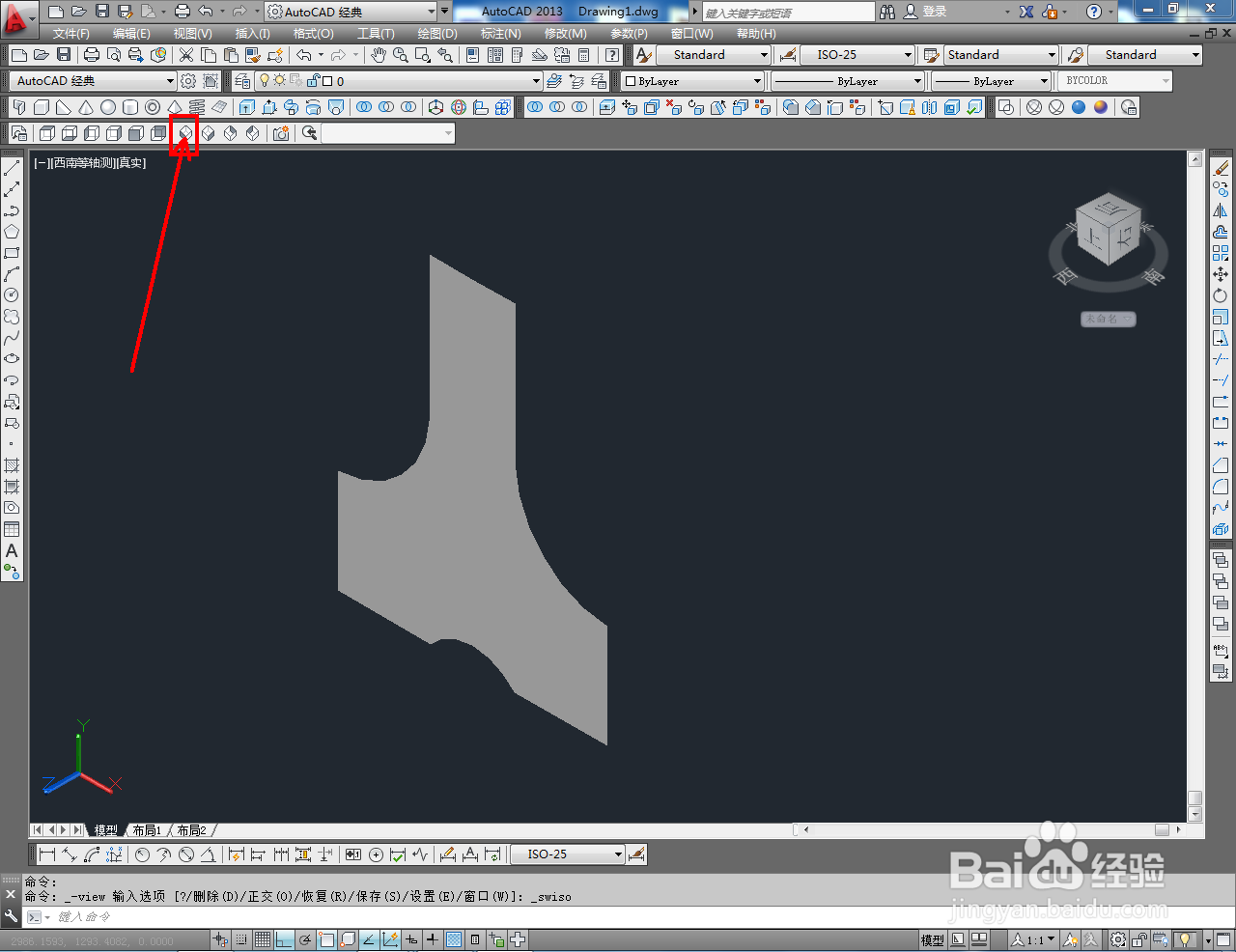

4、切换到西南视角后，点击建模工具栏中的【拉伸工具】，依次对截面图案和圆形图案进行拉伸操作。点击建模工具栏中的【差集工具】，依次拾取主体模型和圆柱模型并按下空格键确认，生成隔离墩模型；

5、切换到实体显示样式后，点击【颜色控制】按图示为模型设置好颜色即可。以上就是关于CAD三维建模——隔离墩制作方法的所有介绍。
