Quartus II 使用方法及编译过程

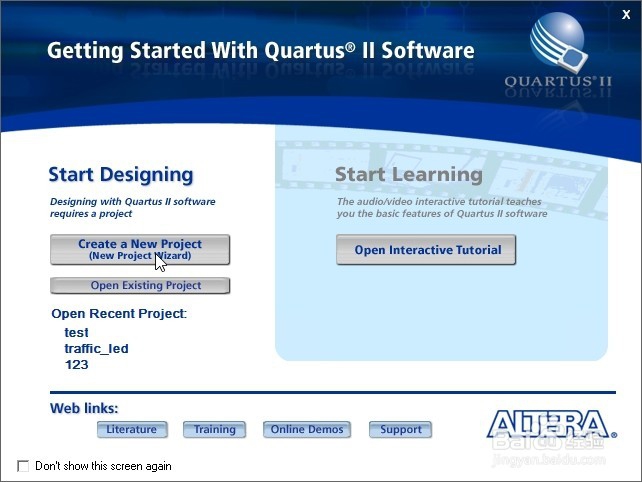

1、首先，打开Quartus II 应用程序，并选择创建新工程按钮。

2、这一步骤不需要修改任何参数，直接下一步即可。

3、修改我们的保存路径，以及工程名称。注：工程名称不能任意的命名，要和程序当中的实体名保持一致，下面的步骤中会提到什么是实体名。

4、输入文件名，也要和实体名保持一致。输入后点击Add按钮，然后选中我们加进去的文件名，下一步即可。

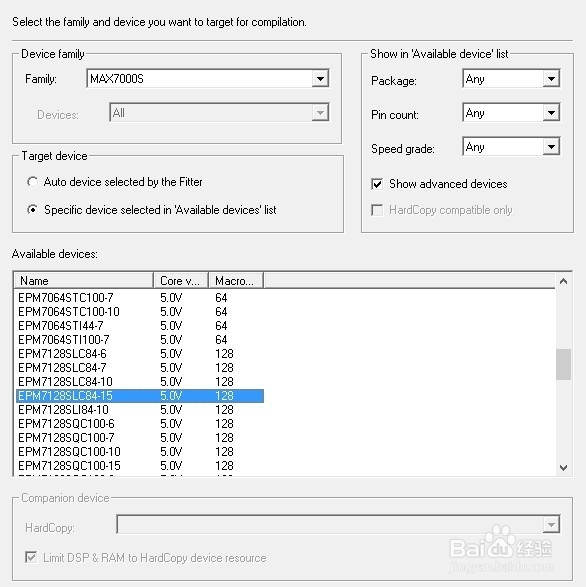

5、这一步需要我们选择器件，在Family框中选择系列，然后具体选择哪一个器件。

6、到了这一步骤，工程基本就建好了，直接点击完成按钮就是了。

7、选择文件新建，选中VHDL file，然后点击OK。

8、在程序输入界面，输入我们要编译的程序。注：这里来说一下什么是实体名，图中画蓝线的部分，是该程序必不可少的，而画红线的就是实体名，实体名是我们自己命名的，但一定要记得实体名和工程名以及文件名保持一致。

9、输入完程序后，点击保存按钮。

10、保存好后，就可以点击图中鼠标所指的编译按钮了。

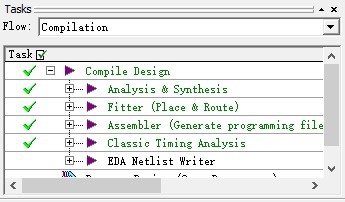

11、若编译通过，就会显示如下图所示。

12、若编译没通过，则会显示红色的叉。
