9-6 读零件图的方法和步骤

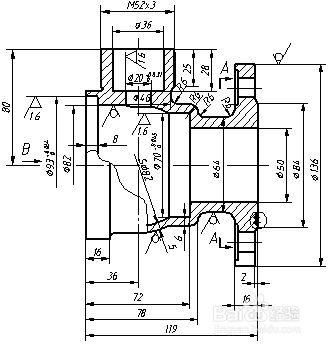

1、（一）一般了解 看标题栏，了解零件的名称、材料、绘图比例等内容。 从下图所示的零件为例，零件名称为泵体。材料是铸铁。绘图比例1:2。

2、（二）分析表达方案，看懂零件的结构形状 找出主视图，分析各视图之间的投影关系及所采用的表达方法。

3、 主视图采用局部剖视，重点表达阀体的内部形状，兼顾外形表达。左视图采用A-A剖视，重点表达右端法兰的结构形状。B向视图表达阀体左端形状。局部放大表达阀体右端环形沟槽的结构。

4、读图步骤：☆先看主要部分，后看次要部分； 今眙滥窗☆先看整体，后看细节； ☆先看容易看懂部分，后看难懂部分。 注： 按投影对应关系分析形体时，要兼顾婧泸谕明零件的尺寸及其功用，以便帮助想象 零件的形状。

5、从已知的图形看：

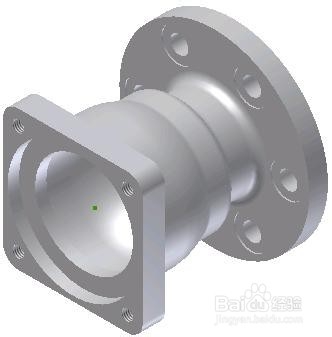

6、 ①左端为方形凸沿，右端为圆形法兰，中间为圆柱，圆柱间为球面过渡。

7、 ②上端为圆柱体，该圆柱体与水平方向的圆柱相交。

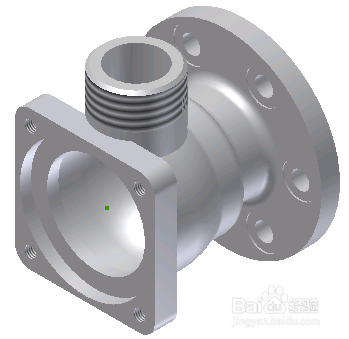

8、综合分析后，想象出泵体的形状：

9、（三）分析尺寸和技术要求

10、首先找出长、宽、高三个方向的尺寸基准，然后找出主要尺寸： ☆长度方向是泵体左端面； ☆宽度方向是泵体前后对称面； ☆高度方向是泵体水平孔轴线； ☆带公差的三个直径尺寸是主要尺寸，加工时必须保证；

11、其次具体分析： ☆左端方形凸沿上4个M10的螺孔用来通过螺纹连接泵的左端盖； ☆右端法兰权芄绂萄孔位置由ø104确定。右端端面上的环形槽用于端面的密封； ☆上端M52X3螺纹用来与其他零件连接； ☆三个Ra值为1.6的圆柱面，粗糙度要求较高，以保证与其他零件的配合。
