CAD-分割三维实体

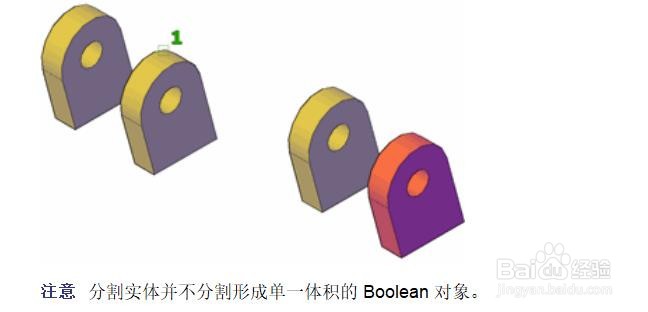

1、使用并集操作 (UNION) 组合离散的实体对象可导致生成不连续的体。并集或差集操作可导致生成一稍僚敉视个由多个连续体组成的三维实体。可以将这些体分割为独立的三维实体。

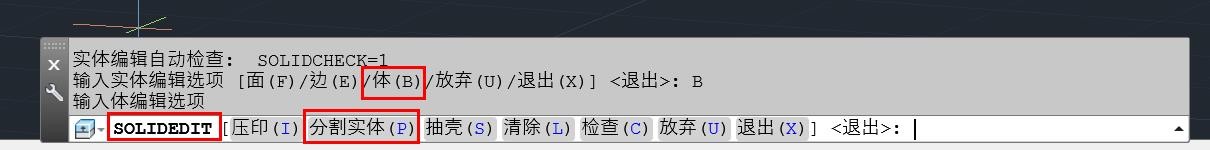

2、执行分割的操作方式如下：①运行命令：SOLIDEDIT-体（B）-分割实体

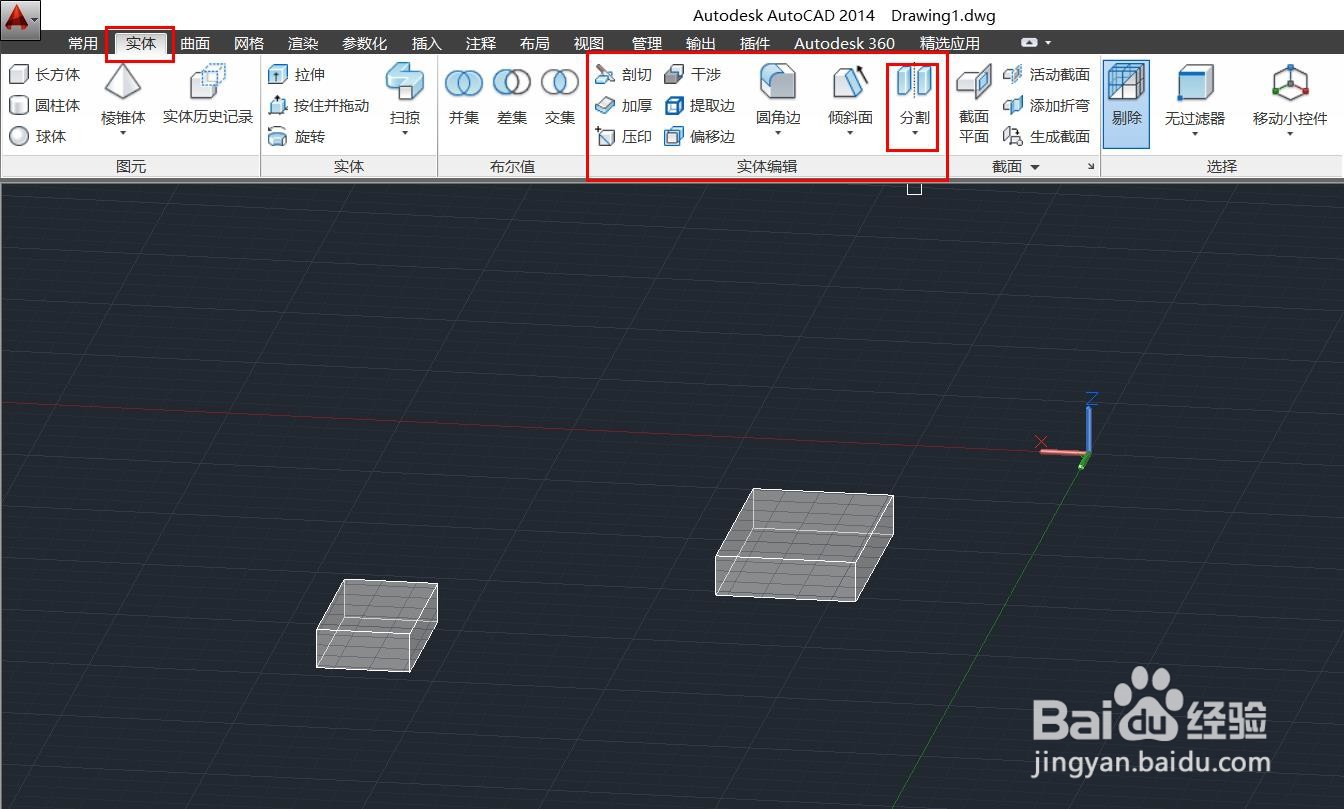

3、②单击菜单栏【常用】-工具栏【实体编辑】-按钮【分割】

4、③单击菜单栏【实体】-工具栏【实体编辑】-按钮【分割】

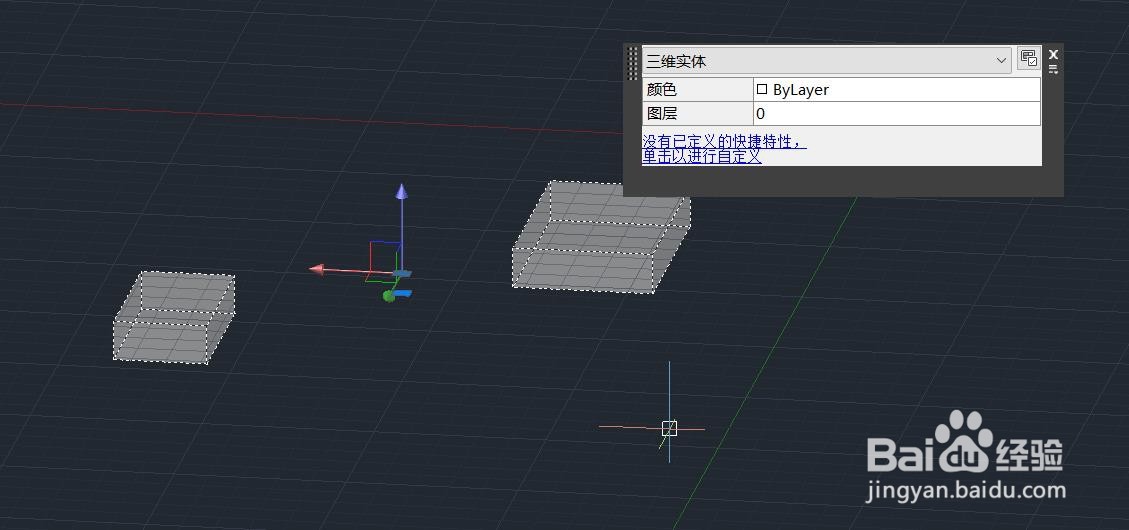

5、我们将以并集连接两个长方体为整体的三维实体进行分割。

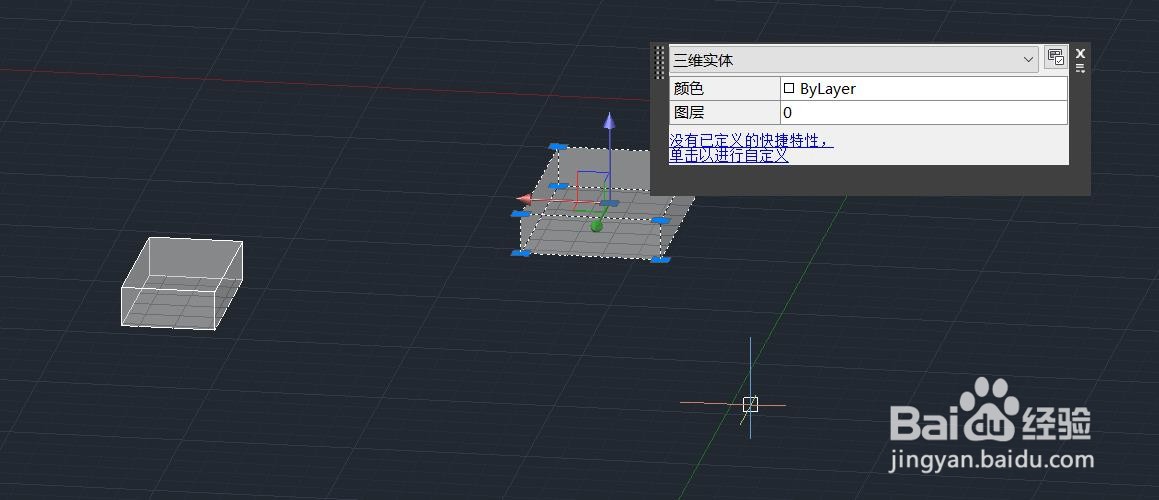

6、执行【分割】命令，选择三维实体，然后按enter进行分割操作。
