三星Nexus S姜饼手机全拆解

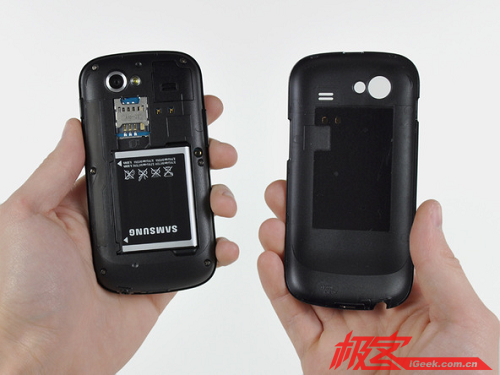

1、轻松打开后盖，看到了电池。

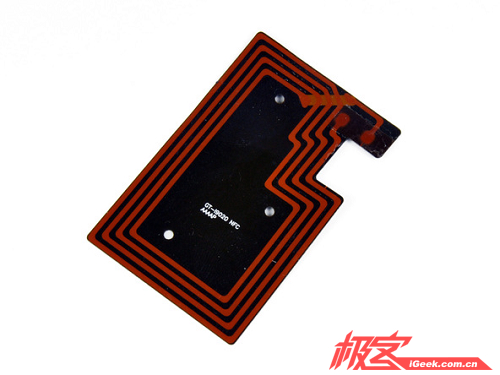

2、用塑料开启工具从后盖上把NFC模块弄下来。

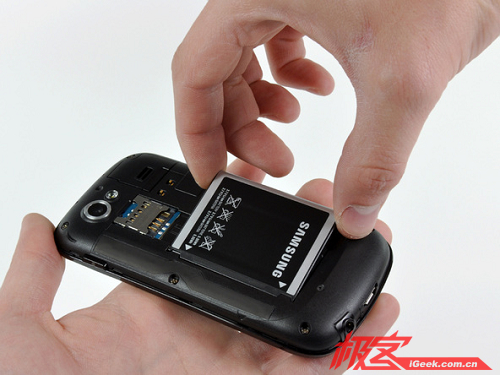

3、谷歌说了，只要某个物体身上带有NFC芯片，Nexus S都可以读到信息，比如智能标签。贴纸啊，电影海报啊，还有T-恤什么的都可以。听着像是从《创：战纪》（电子世界争霸战2，据说下个月11号在中国上。）里面出来的东西。下面是电池登场，它是3.7V 的锂电池。3G网络环境下，通话时间可达6.7小时，2G环境会更长，14个小时。电池容量是1500毫安时，比起Nexus One 的1400毫安时要大。

4、注意，让小孩儿离它远一点儿！

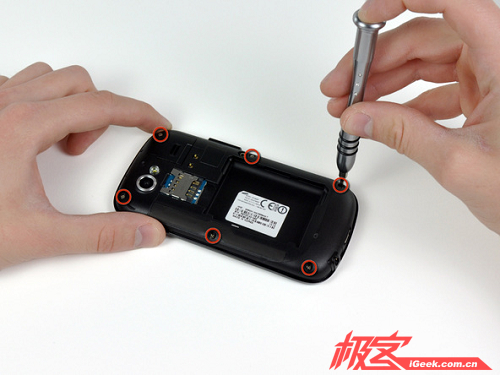

5、下面要用上老搭档Phillips #00 螺丝刀了。用它除掉6颗螺丝。

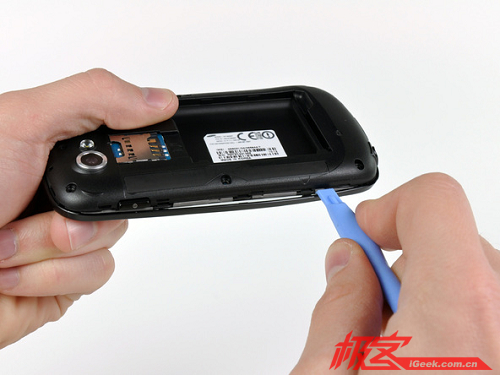

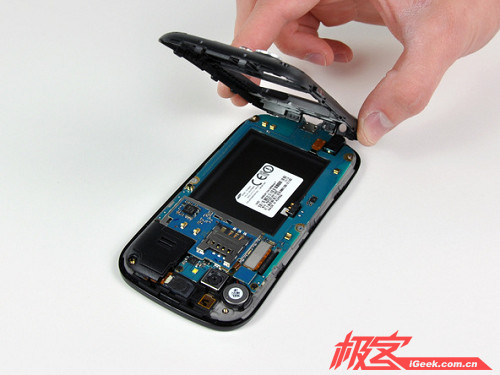

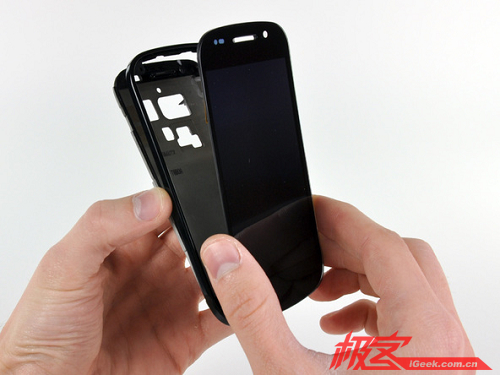

6、再用塑料工具把里面这一层壳撬开。

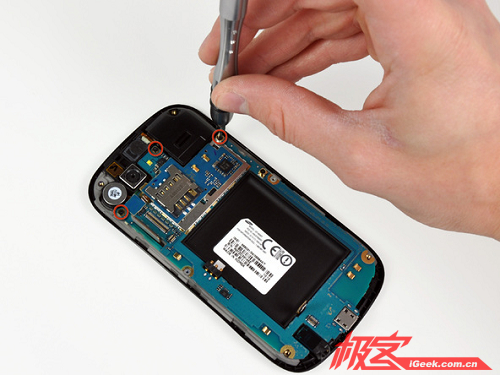

7、主板出现。要卸主板，还得除去三个Phillips螺丝，这儿那儿的连接线该断的也得断开。

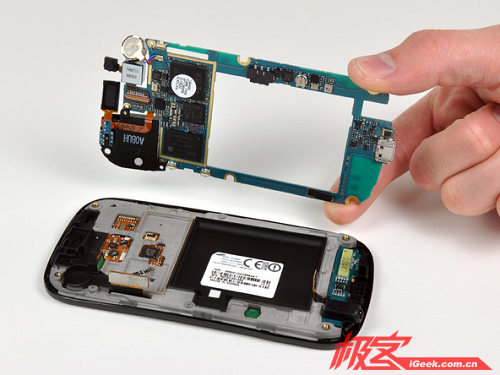

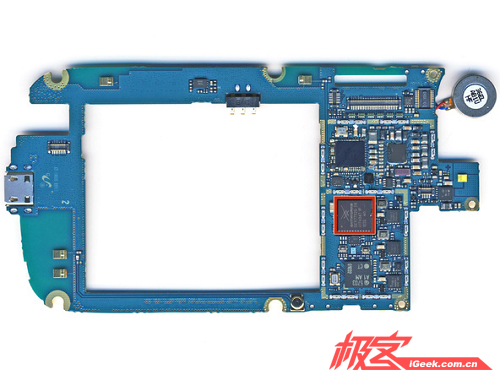

8、主板的设计有点特别。看到那个方形大洞了么，显然是为电池留的空。见过了不少奇形怪状的电路板，中间有这么大洞的板还是很少见的，这次又长见识了。

9、然后我们再把SIM卡读卡器从主板上弄下来。

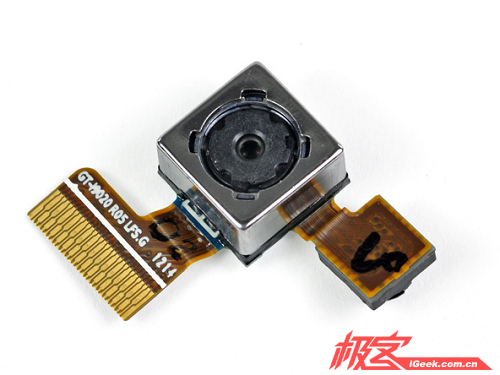

10、这个手机从盒子里拿出来的时候应经解锁了。它支持四种频宽（850，900，1800和1900），可以在任何地方的GMS网络环境下使用，对经常的出国的人很实用。另外，它与三频宽（900，2100，1700）的HSPA网络兼容，也就是联通WCDMA 3G使用的网络标准。有一点需要注意，它不支持3G移动网络要求的850兆赫和1900兆赫的HSPA频宽。说了一大通数据。我们再来看看摄像头。分前置和后置，跟三星Galaxy S一样。有趣的是，这两个摄像头是用同一根线连着的，可以一起拿下来。前置摄像头的分辨率是640x480像素。后置的前置的

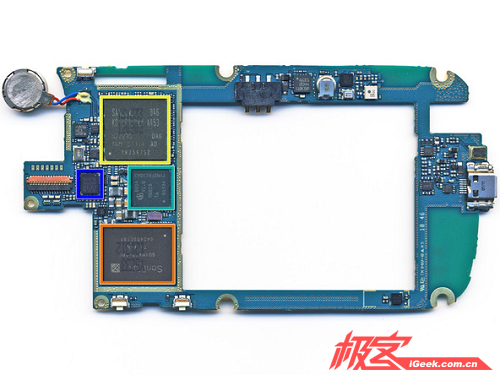

11、下面这个是EM-Tech EME1511AFRC 扬声器组合芯片，包括听筒和外放扬声器。另外还有一个感应器。所以组件共用一个数据线。这样的整合方式显然是略胜一筹，瞽攥涛徭但是也有弊端。一个组件坏了，整个部件就等更换，这对用户来说不是一件好事儿。来看看主板上都有哪些芯片：Skyworks SKY77529 双频GMS/GPRS/EDGE前端发射模块 （红色区域）SanDisk SDIN4C2 16GB MLC NAND 闪存芯片 （橙色区域）三星 KB100D00WM-A453 内存和 S5PC110A01 1GHz Cortex A8 处理器 （黄色区域）英飞凌 8824 XG616 X-Gold 基带处理器 （绿色区域）Woifson Microelectronics WM8994 超低功耗音频编解码器 （蓝色区域）

12、藏在一个EMI（防电磁干扰）盖底下的是博通的Wi-Fi芯片，上面老揉孟阼写着：BCM4329GKUBG TE1043 P21。据UBM Techinsights 称，这个芯片是一个低功耗的整合包，包含了Wi-Fi802.11n,蓝牙2.1和FM芯片。这块芯片的变体近一年来随处可见。第一次是在iPod Touch 3代里面发现的。

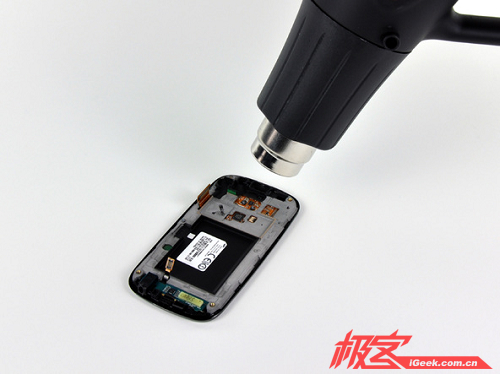

13、拿下显示屏的活儿是目前为止碰到的第一块绊脚石，热风枪可是派上了大用场。我吹！

14、两块分离

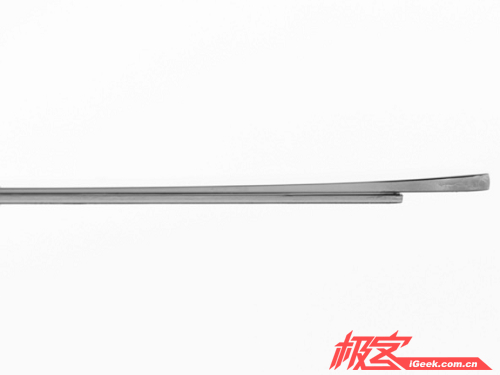

15、现在你可以看到Super AMOLED显示屏和前玻璃面板的侧面。

16、Super AMOLED技术摒弃了数字转换器，将电容触摸感应器融合到显示骂蹭爽廓屏里。看上面侧面图，你会发现，只有前玻璃面板是曲线的，AMOLED屏幕仍是平面板，跟市场上其他手机没有什么区别。谷歌说什么“曲线屏幕”，有可能被误解成曲线Super AMOLED 显示屏幕。显然是一种误导。显示屏背面还有一块小电路板，上面搭载Atmel MXT224 触屏控制器。

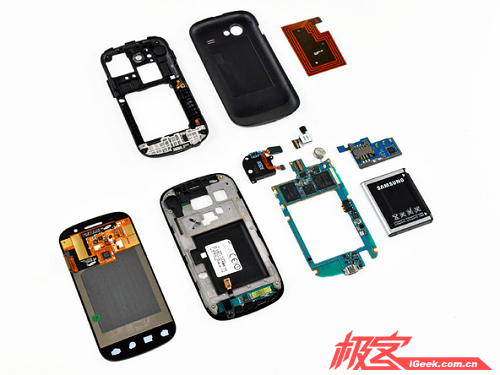

17、全家福
