颗粒机过载保护装置的安装

1、安装方法：

秸秆制粒机机身下边一侧有一根双心电缆线，是接向控制柜行程开关接线端子，接好后启动主电机，用平口起子撬动行程开关的圆头，检查是否停机。

2、故障排除：

①如果在工作中突然停机，通过机身后面下方盖查看过载保护是否错位。若果错位，说明保险销已断。

②先把大螺母卸下，再用螺丝杆把过载保护内套顶出来。将内套断销由内向外冲出。机体上的过载保护外套也是一样由内向外冲出。

③调整过载保护，安装新锥销

把秸秆颗粒机前门打开，卸下模具，转动压轮架板至水平位置，将过载保护安装上两个锥销。

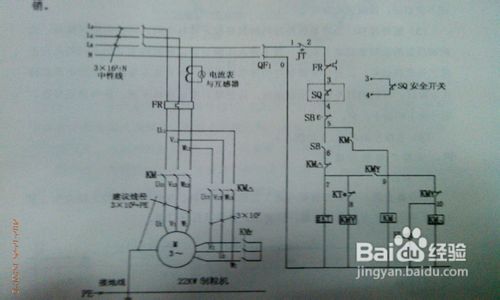

3、图注解：

①22kw制粒机采用星三角降压启动电机在接线钱将连接片拆去，按电路图对应接线。

②控制电路部分，SQ为安全限位开关，请将开关串接在停止按钮前端的控制线路中，使其起到应有的作用。

③此电路中KT为时间继电器，爱用JS14P99是，延时15S运行，电压220V,KM、KM△、KMY线圈电压为220V，KM、KM△可采用CJ20-63A,KMY可采用CJ-40A。

④电流表采用100A，互感器100/5。
