高压放大器在介电泳芯片分离海拉细胞中的应用

实验名白镢梧螂称：介电泳芯片分离海拉细胞

研究方向：介电泳

测试设备：信号发生器、ATA-2021B高压放大器、示波器、显微镜、微流控芯片、注射泵。

实验过程：

图：双级结构nDEP现象图

实验结果：

　　如上图所示，该现象图是在注入样品流量为0.08ml/h条件下拍摄的。(a)是第一级出口上游部分，在施加激励以后大部分细胞受到极化作用被排斥到下层两侧，但由于细胞密度较大以及流速较快，斯托克斯力起了主导作用，因此仍有很多细胞在流道中间部分继续移动。(b)为第一级出口处，可以看到大部分细胞在负介电泳力的作用下从两侧出口排出，但依然有很多细胞在斯托克斯拽力引导下从中间出口逃逸出去，进入到了第二级。(c)是第二级上游的分离情况，经过第一级的分离，细胞浓度显著下降同时流速也降为原来的三分之一，因为在注入样品流量不变的情况下，经过第一级出口后，体积流量减少为原来的三分之一。流速的减小，使得流体给细胞的的斯托克斯拽力大大减小，负介电泳力起到了主导作用，绝大部分细胞迅速的被排斥到下层侧壁，如图中(c)所示。图(d)是第二级出口处的现象图，可以看到几乎大部分细胞贴壁从下层两侧出口排出，同时分别对第一级出口和第二级出口处的分离效率进行了统计，如下面两张图所示。

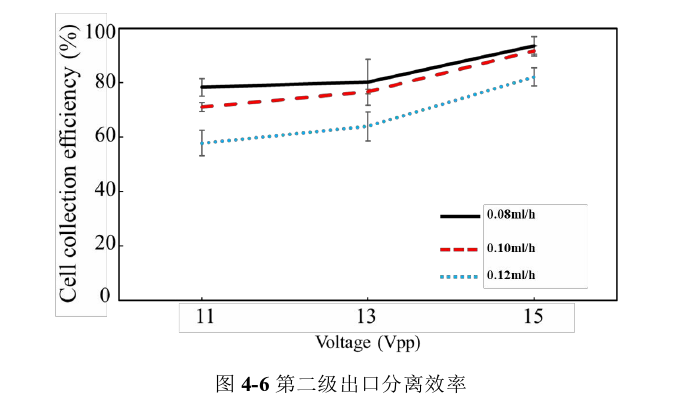

图：第二级出口分离效率

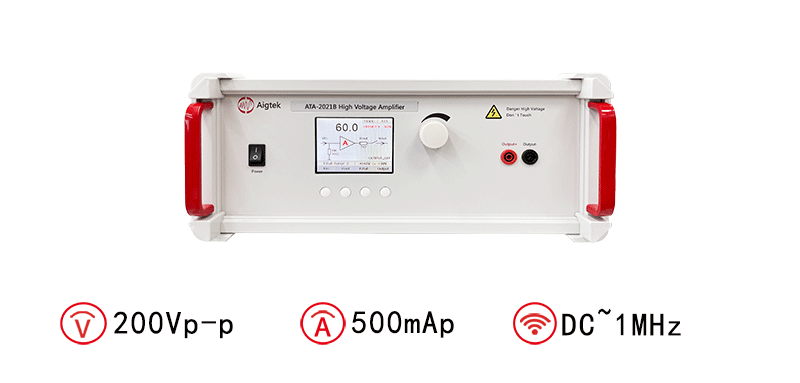

　　安泰ATA-2021B高压放大器：

图：ATA-2021B高压放大器指标参数

　　本文实验素材由西安安泰电子整理发布。Aigtek已经成为在业界拥有广泛产品线，且具有相当规模的仪器设备供应商，样机都支持免费试用。
