使用CAD绘制正常运行图形符号

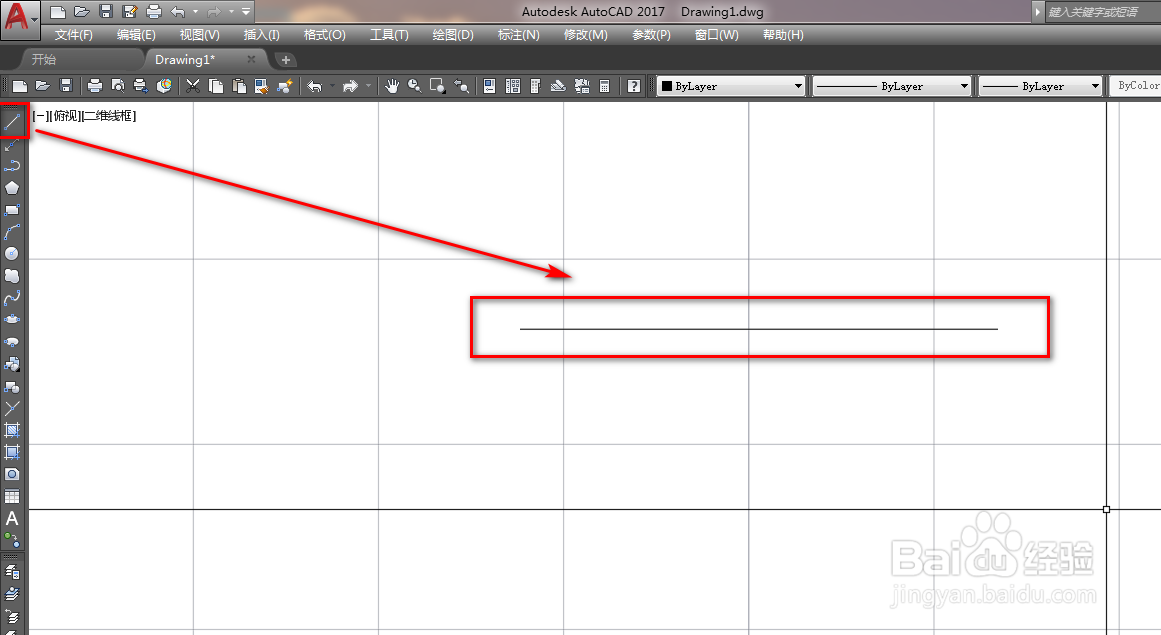

1、打开CAD，使用直线工具绘制一条横线，如下图。

2、使用偏移工具，将绘制的直线偏移，如下图。

3、使用直线工具绘制一条竖线和一条横线，如下图。

4、再次使用直线工具，关闭正交绘制一条斜线，如下图。

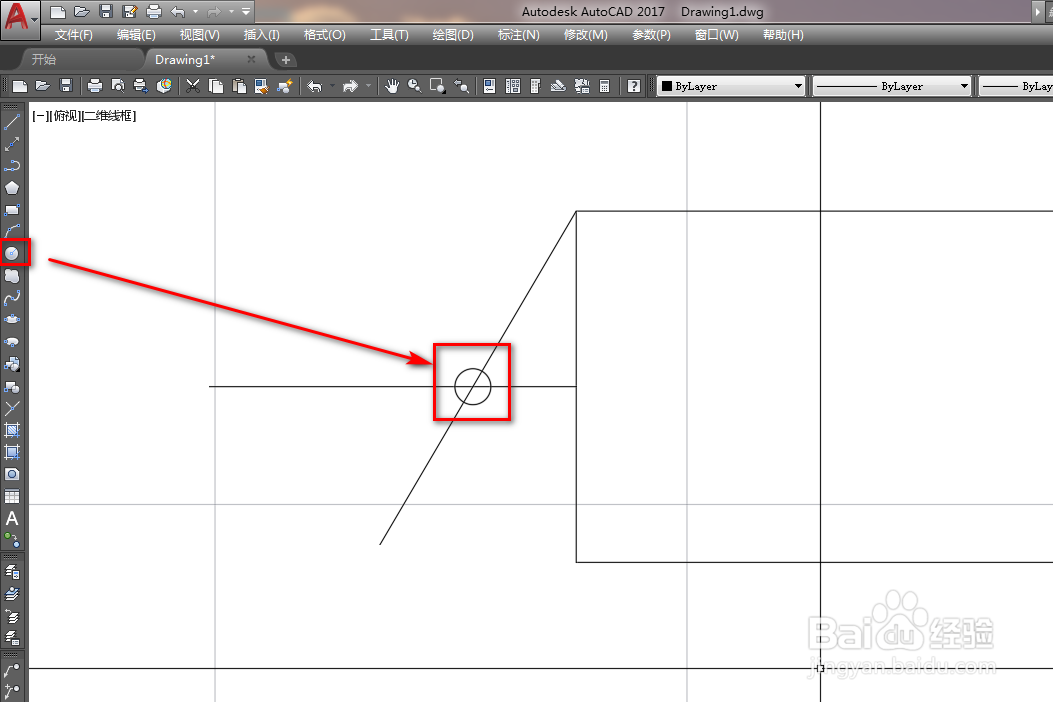

5、使用圆工具，以交点为圆心绘制一个圆，如下图。

6、再次使用直线工具绘制一条短的斜线，如下图。

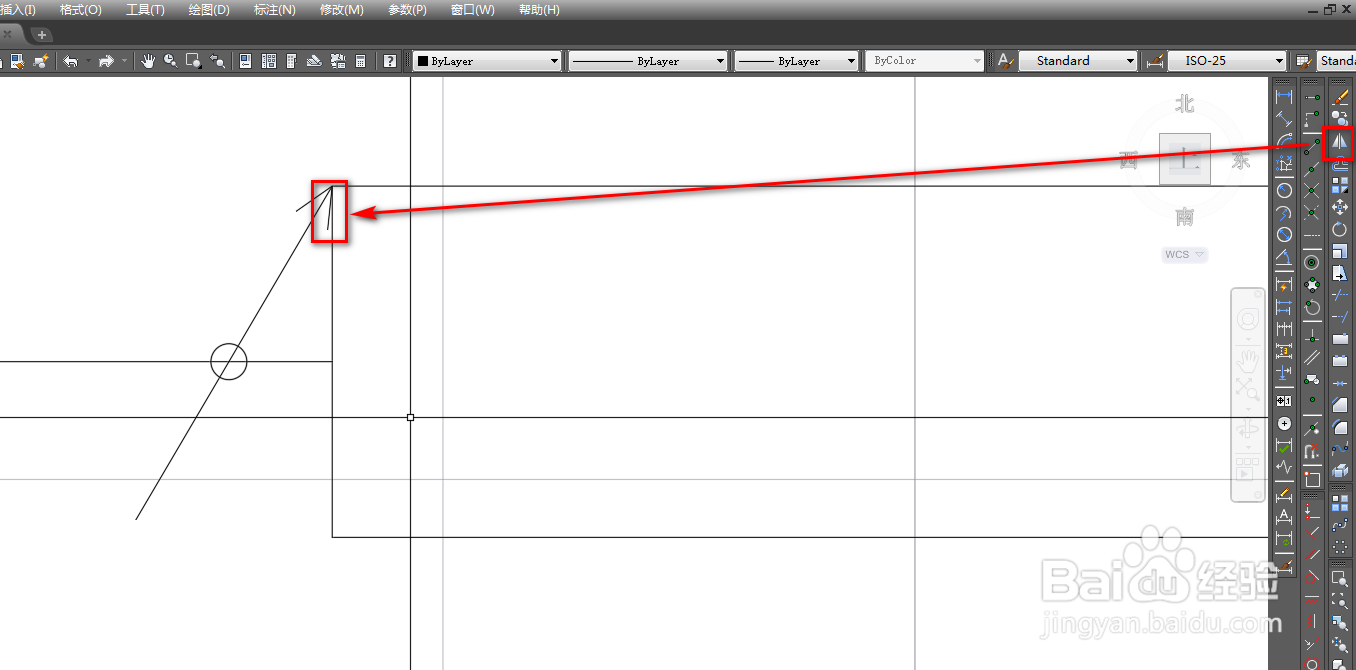

7、使用镜像工具，将小斜线以斜线为镜面镜像，得到一个箭头，如下图。

8、使用填充工具，修改填充样式和颜色，填充圆，如下图。

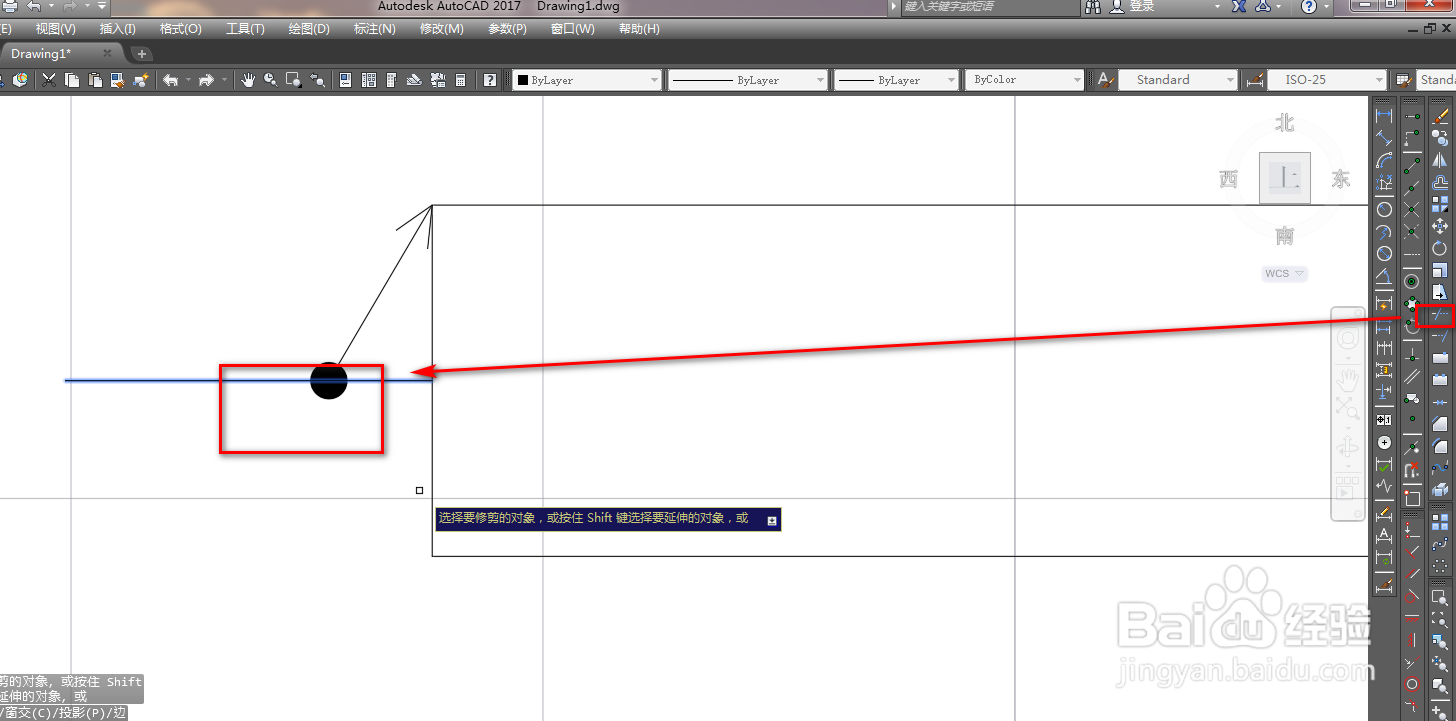

9、使用修剪工具，将多余的线段修剪掉，如下图。

10、选中多余的竖线，点击删除，如下图。

11、选中下方的横线，修改线型，如下图。

12、这样，我们就完成了正常运行图形符号的绘制，如下图。
