UG10.0练习三维建模二百四十二

1、如下图所示，

打开UG10.0软件，新建一空白的模型文件，

另存为：UG10.0练习三维建模二百四十二

2、如下图所示，

执行【拉伸——YZ平面】，直接进入草图。

3、如下图所示，

激活轮廓命令，画一个“凸”形，

添加几何约束，重合，相等，

几何快速尺寸命令，标注尺寸：宽30，高10，

点击完成，退出草图。

4、如下图所示，

设置限制“0开始，50结束”，

点击确定，。

5、如下图所示，

执行【拉伸——YZ平面】，直接进入草图。

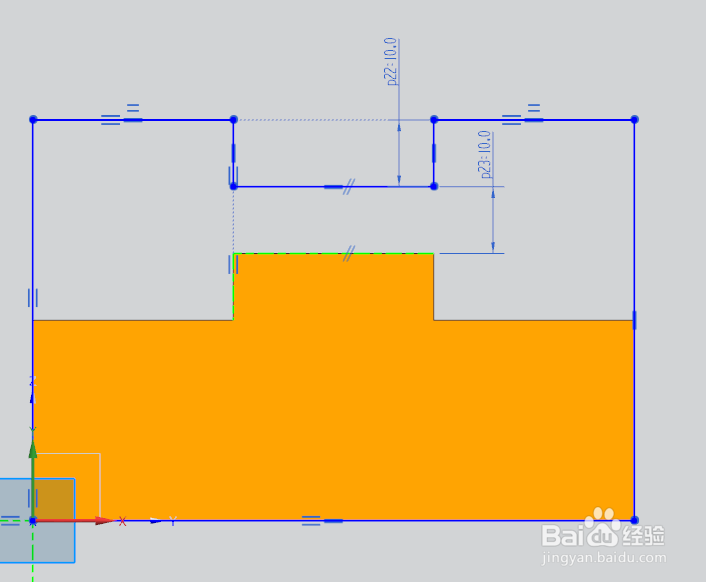

6、如下图所示，

激活轮廓命令，画一个“凹”形，

添加几何约束，重合，相等，

激活快速尺寸命令，标注尺寸高度10，高度10，

点击完成，退出草图。

7、如下图所示，

设置限制：0开始，20结束，

布尔求和，

点击确定。

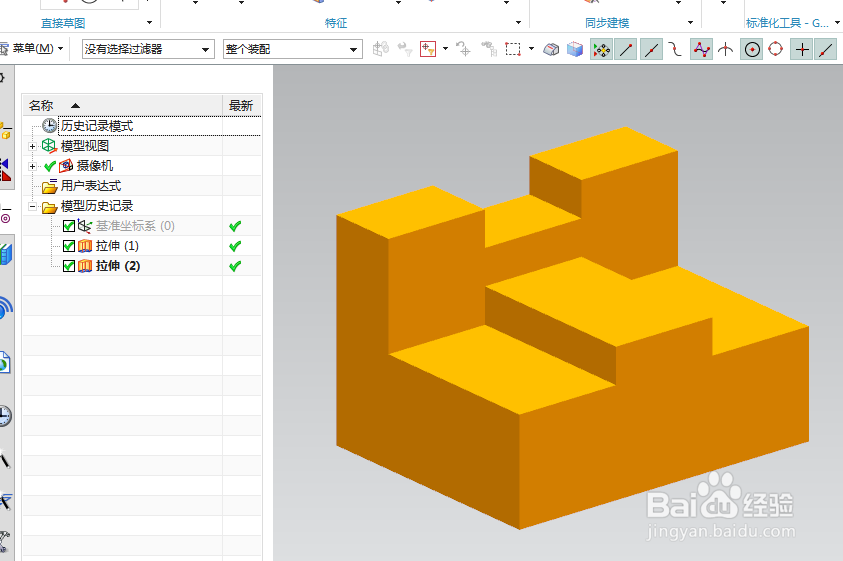

8、如下图所示，

隐藏基准坐标系，显示设置为着色，

————

至此，

这个三维建模完成，

本次练习结束。
