双RAM技术的高清led全彩电子屏厂家控制系统设计解析厂家长条的高清led全彩电子屏在生活中应用得很多，这种显示屏的控制电路简单，扫描线有限，显示信息量也不是很大。当显示信息量比较大时，若采用一般的长屏显示屏，显示信息过慢，即使采用超长屏的显示屏，其数据输出速率也很低，而且显示屏的刷新频率也不一定能满足显示需求。矩形显示屏显示的信息量大，并且可以按需要扩展显示屏的高度，不存在频率上的限制，能够弥补长条显示屏显示信息时存在的不足。本设计使用双RAM技术来组织用于控制矩形显示屏的控制系统数据，提高了信息垂直循环显示时的存储器效率，大幅度降低了对数据存储器的占用率，并且对刷新频率的要求也不是很高。

一：显示数据组织

1、需要显示的区域小于或等于实际显示区域时，采用静态显示即可。但大多时候需要显示的区域大于或等于实际显示区域，如图1所示。为了简化问题的分析，本文将显示区域高度设置为LED显示屏高度的4倍，宽度等于LED显示屏宽度。设显示屏的高度为Lh，宽度为Lw，则显示区域高度Dh=4Lh，宽度Dw=Lw。本文以单色显示作为描述对象，且Bw=Bn=8(Bw为扫描线条数，Bn为输出数据宽度)，如图1所示。

3、　如图2所示，扫描组1从Y0=0到Y0=Sw-1，对应显示块A，数据已组织存放在存储器中，可以直接输出显示数据；扫描组2从Y0=Lh到Y0=Lh+Sw-1，对应显示块B也已经组织好，可以直接输出。但是扫描组3，它的位置非同一般，它的扫描线分别对应着两个块A和B；第O，1，…Bw-1条扫描线分别对应显示块A扫描组1的1，2，…，Bw-2；而第Bw-1条扫描线就对应显示块B扫描组2的第O条扫描线。如果要在显示屏上显示扫描组3对应的这一屏数据，就一定要同时使用到扫描组1的第1，2，…，Bw-1条扫描线和扫描组2的第O条扫描线组织的显示数据作为输出数据。由于显示块A和B的显示数据是分别组织的，这时就要取RAM0的D0，D2，…，DBw-1和RAMl的D0位作为输出到显示屏的Bw位数据，这就需要在两块RAM同时输出的2Bw位中选择需要的Bw位作为输出数据，并且这Bw位数据是连续的。　　显示步骤(在此只考虑垂直移动显示效果)；双RAM技术将显示数据输出的时候，是将两块RAM中相同地址的两个数据同时输出。所以，如果设置RAMO为主存储器，RAMl为从存储器，则将两块RAM的显示数据存在一块串行存储器中时，偶地址单元应存储RAM0的数据，奇地址单元存储RAMl的数据，由于数据宽度为8，所以每次输出16位数据。如果显示区域中以(XL，YL)点为显示起始点，在LED屏上显示一屏显示信息，则其数据选择控制位只与YL、扫描线和扫描宽度Sw有关。显示区域的起始行坐标为YL，一块显示区域有Bw·Sw行，则YL所在的块为：

5、一块显示区域分为Sw个区，则YL所在的分区记作：

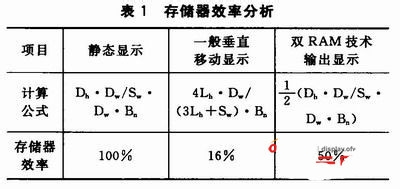

2、　皮薹匆热控制系统控制显示数据输出的流程为：　　①将扫描线行地址通过P2端口的低4位送给LED显示屏。　　②通过显示数据在显示区域中的位置，计算显示数据在存储器中的地址，并计算出数据选择的位数i。　　③通过单片机P3．0口模拟移位脉冲，输出到串行Flash时钟信号，移位脉冲数由数据选择位数i决定。使输出数据产生错位，正确地选择输出显示数据。　　④启动SPI读取显示数据，SPI传输字长设置为16位。模拟脉冲已经输出到串行Flash使数据产生了错位，输出16位数据[Di，Di+1，…，D7，…，D15，D0，…，Di-1]，输出到显示屏的数据[D8+i，…，D15，D0，…，Di-1]在高8位，经过移位刚好可以存放在移位寄存器中。每行第一个数据输出后，此行各列数据都直接输出。　　⑤16位数据输出完毕后，通过P3.1脚产生一个SCK脉冲，将移位寄存器74LSl64中的数据输出移入到单元板的串行移位寄存器74HC595中　　。　　⑥重复第④至⑤步，直到一行数据全部输出完毕后，由P3．2产生一个RCK脉冲，读取的一行数据将输出显示，然后扫描线下移一行。　　⑦重复第①至⑥步。　　此电路有这样几个特点：显示数据从串行Flash输出后，不经单片机的处理，直接以DMA方式输出到移位寄存器74LSl64，同时实现串并转换，既节省数据处理时间，又提高显示效率。在每场数据输出之前，通过信息在显示区域中的地址计算数据选择位数i，并通过P3．O端口模拟i个脉冲输出到串行Flash，移出i位数据，数据产生错位，使输出显示的数据在16位输出数据的高8位，可以直接存放在移位寄存器中，输出到显示屏。以后同行各列的显示数据输出时，无需再进行数据选择位的判断，直接将显示数据从存储器中输出到显示屏。　　存储器效率分析如表1所列。

3、由表1可知，采用双RAM技术输出显示大大提高了存储器效率，降低了显示数据存储器的占用。当显示信息量较大时，动态数据组织使用的存储器比较多、利用率低，而采用双RAM技术正好解决了这个问题。一块RAM(静态显示时)的存储器效率是100％，双RAM的效率是50％。当有N块RAM时，效率为(N-1)／N。　　针对图3所示控制电路，按照数据输出控制流程编写了程序代码。随机显示一屏信息，显示数据已按顺序存储在串行Flash中。　　结语　　本控制系统利用串行Flash输出数据时的特点，大大地减少了数据处理的时间，将显示数据以DMA方式输出到显示屏，不但提高了显示效率，而且弥补了长条显示屏在显示信息上的不足。双RAM技术大大提高了垂直移动时的存储器使用效率，所有的数据块都是按静态显示方式组织数据，所以每一块RAM的显示数据效率都是100％，双RAM的效率为50％。本文将显示数据存放在一块Flash中，效率也为50％，相比动态显示组织方式，降低了垂直移动时显示数据存储器的占用率，提高了存储效率。此外，还可以双RAM技术为基础，扩展出多RAM方式，提高显示的高度，增加每屏显示信息，进一步提高存储效率。本系统仍有改进的空间，譬如以双RAM组织显示数据后直接用两个RAM来存放不同的数据，控制显示数据直接输出，以提高输出速率。
