如何在触摸屏上设置PLC电机动态旋转图

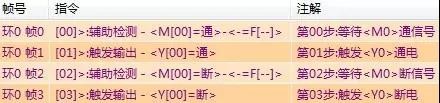

1、在环中编辑一个简单触发电机动作的程序，添加等待辅助M0通，触发Y0通（电机），等待辅助M0断，触发Y0端（电机）。

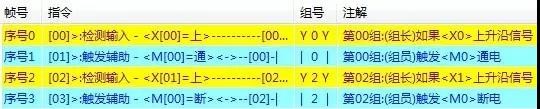

2、在组合帧设外接按钮程序，添加检测输入X0有上升沿信号时，触发M0通，检测输入X1有上升沿信号时，触发M0断。

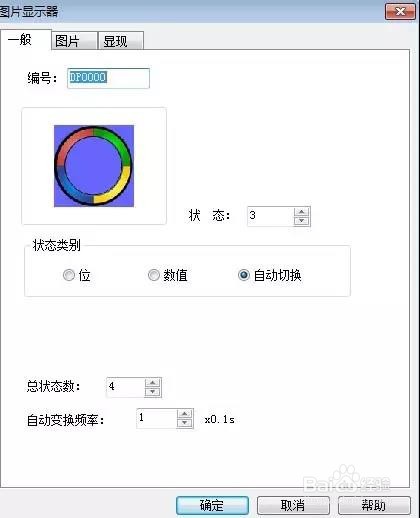

3、在触摸屏上设置相关物件:启动/停止按键，添加一个位按钮，选择交替功能，监视M0所在常挢傣捅地址值，0x1000。电机信号，添加一个位指示灯，监视输出端Y0的地址值，0x0。电机旋转动态图，添加一个图片显示器，选择自动切换的状态类别，总状态数，即所选用的图片数，我们将旋转的整体动作分成了四个不同角度的分动作图片，这里选用四张图片，所以总状态数为4，自动变换频率为1。

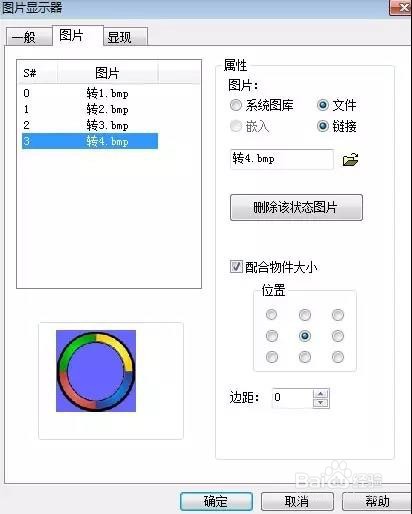

4、我们藜局腑载添加的分动作图片不是系统图库，所以在设置触摸屏界面工程时要和选用的图片保存在同一个文件夹才能调用。选择图片时，点击文件属性，添加即可。

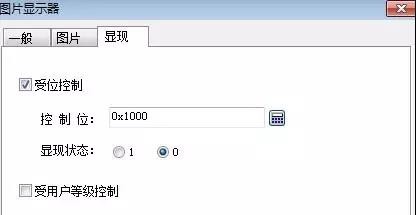

5、图片显示不像位按钮设置那样可以直接监视对象，我们这里需要在显现里面勾选受位控制，控制位是0x1000，显现状态为0。

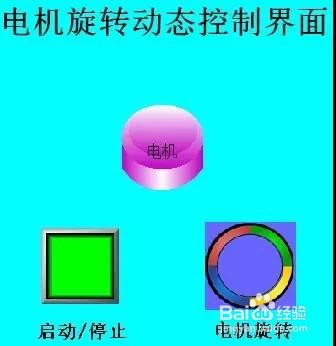

6、界面设置
