TPC 8-8 TDBS型表格程序控制板简单介绍

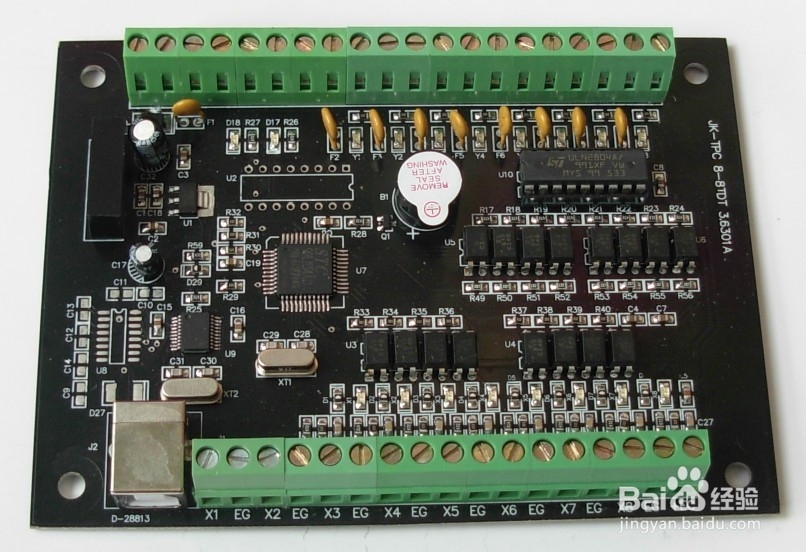

TPC 8-8 TDBS型表格程序控制板概述

TPC 8-8 TDBS型表格程序控制板是具有一路脉冲输出，用于控制步进电机。不带外壳，4角设有固定孔，安装方便。该控制板具有8路开关量输入和8路开关量输出控制端，其中输出端Y1可输出脉冲，用于控制步进电机。步进电机控制方便，还设有方便实用的定时和程序控制功能。采用表格设置，无需编程，通过表格设置的方式实现所需的控制功能，能够方便快速地实现步进电机及其设备控制，数分钟即可完成简单的功能设置，非常适合不熟悉编程的人员使用。

      输入端可以连接开关或光电开关、接近开关、限位开关等开关或开关量传感器作为输入控制，通过简单的设置即可方便地实现开关控制、开关启动、停止、位置控制、定时控制及程序控制等功能。

      板上设有发光管指示灯，输入端有8路指示灯，输出端设有8路指示灯，便于在调试及运行过程中观察当前工作状态。

      每路输出端具有24V/0.3A的输出能力，可以直接驱动24V的电磁阀，每行程序设有两个定时器，定时范围：0-200小时。在应用中根据所需的控制功能，设置程序控制定时器的各项功能，能够快速实现所需的应用功能，达到程序控制设备或电器的目的。

主要技术参数

1、输入输出路数：TPC8-8TDBS型8路输入/8路输出16路控制板

2、步进电机路数：控制步进电机1路，脉冲+方向控制方式

3、光电隔离：全部输入和输出光电隔离

4、供电电源：直流24V/2A(强烈推荐使用开关电源)

5、输出方式：NPN型晶体管集电极开路输出，输出有效：导通，输出无效：开路

6、输出电压：连接负载情况下，输出有效时：接近0V；输出无效时：24V

7、输出电流：每路输出电流300mA

8、输入电压：0-24V范围内的开关量信号

9、输入电流：每路输入电流<10mA

10、输入控制：低电平有效或开关对地闭合有效

11、设置行数：功能设置行数≥60行

12、下载接口：RS-232串行接口

13、外形尺寸：130mmX95mm

 TPC 8-8 TDBS型步进电机控制板与控制器的使用方法相同，操作应用便捷，无需编程，非常适合不熟悉编程的人员用于设备控制之用。

基本功能：

      通过设置能够实现：步进电机控制器、程序控制定时器、顺序定时控制、 逻辑控制、点动继电器、锁存继电器、点动开关、软启动开关、自锁开关、延时开关等功能。      应用领域：      各行业工业自动化控制，例如：步进电机控制、仪表机床控制、玻璃器皿加工控制、机械自动化控制、服装机械控制、纺织机械控制、食品机械控制、电器控制、家电控制、机械手、灯光控制、节能控制、交通控制、喷泉控制、注塑机控制、电机控制、大中小学科普及应用等自动化控制普及领域。

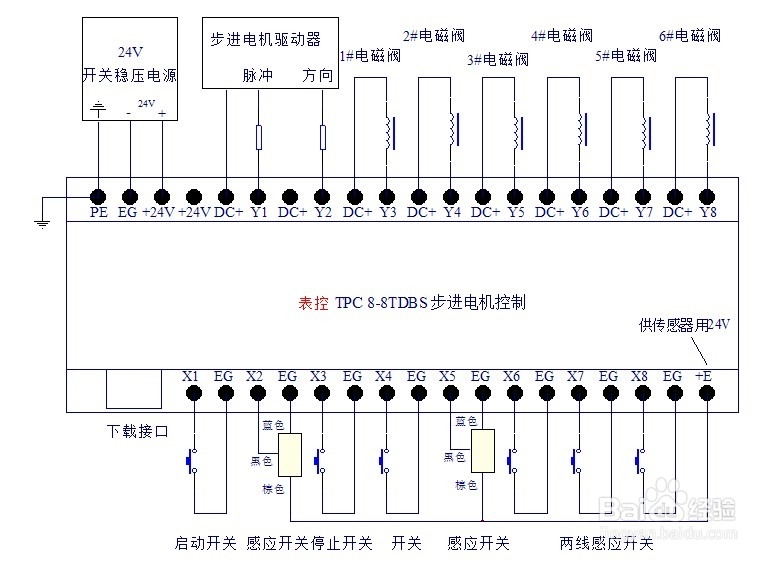

      下图示出用于步进电机及设备控制中的外部接线方法示意：
