Por/E中如何运用可变截面扫描绘制斧子？

1、今天我们就以斧子为例，看看该如何运用可变截面扫描，在此之前我们需要明白什么是可变截面扫描命令，那些零件可以运用可变截面扫描来绘制。

2、1.首先我们需要绘制一条中心轴线，点击轴线，然后选择两个面的交线作为我们的中心线。

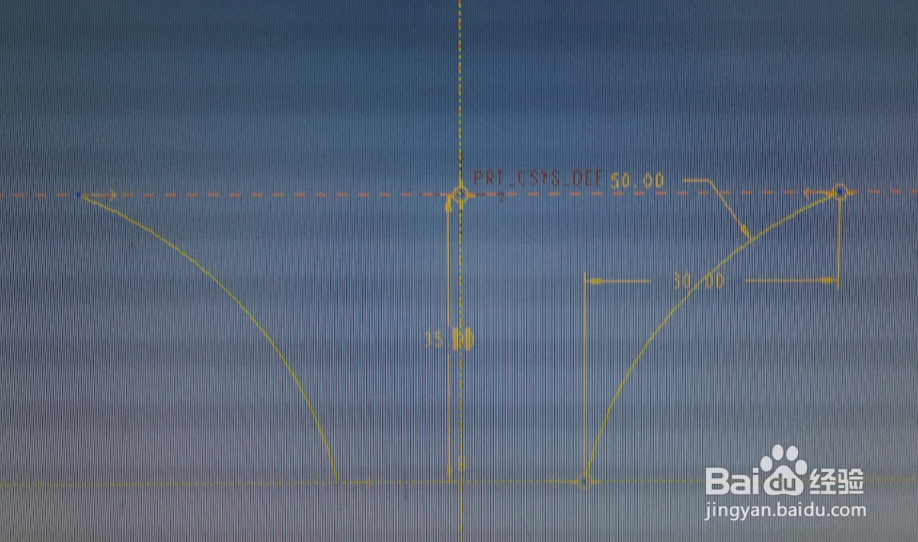

3、2.接着过中心轴线新建一个界面，然后在界面上绘制我们斧子的草图(两根曲线)。

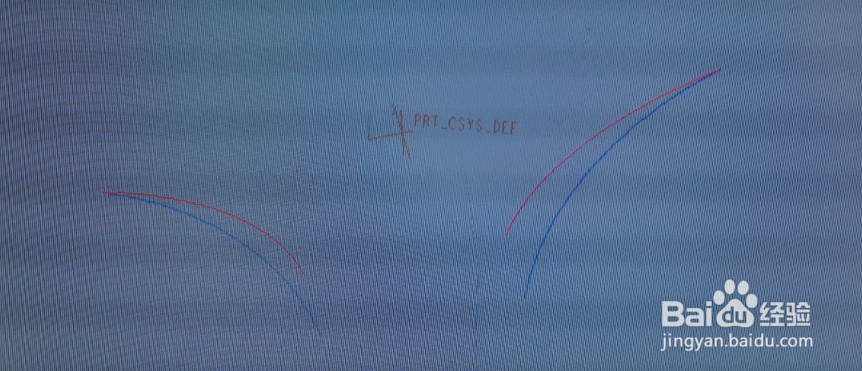

4、3.然后镜像我们的两根曲线，最后在中间面上绘制我们的轨迹线。这样我们需要的5条轨迹线就出来了。

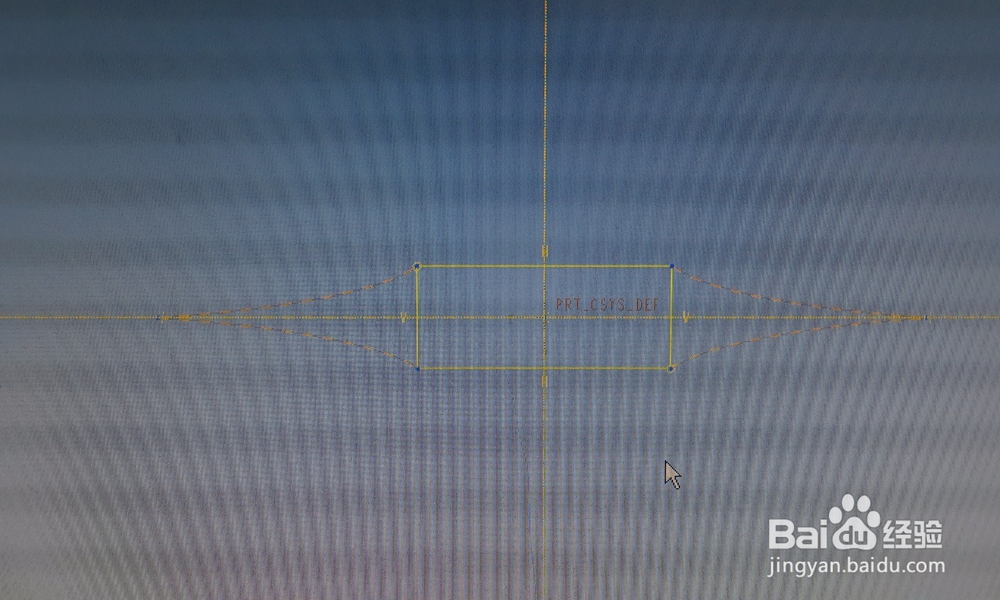

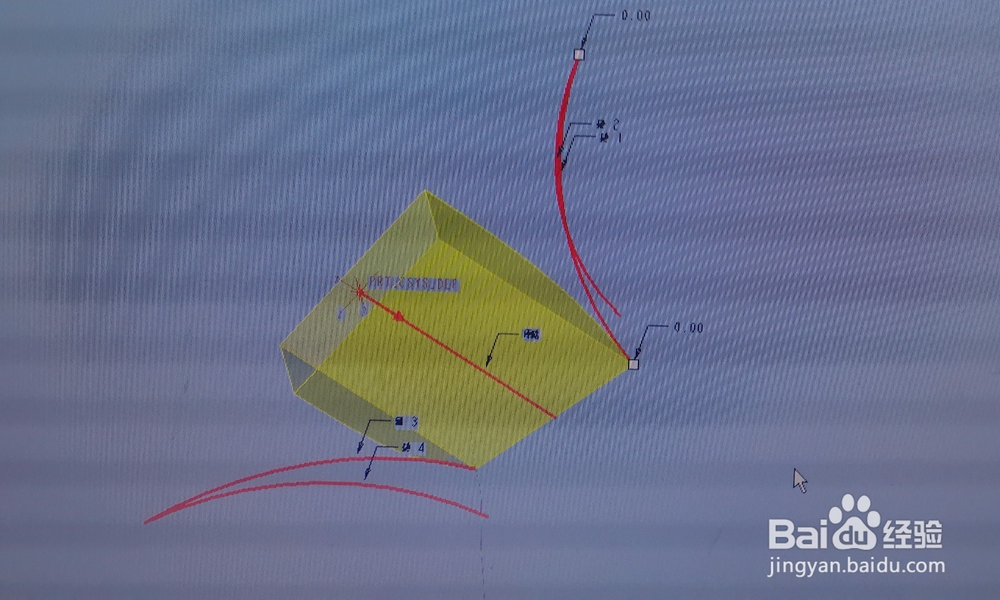

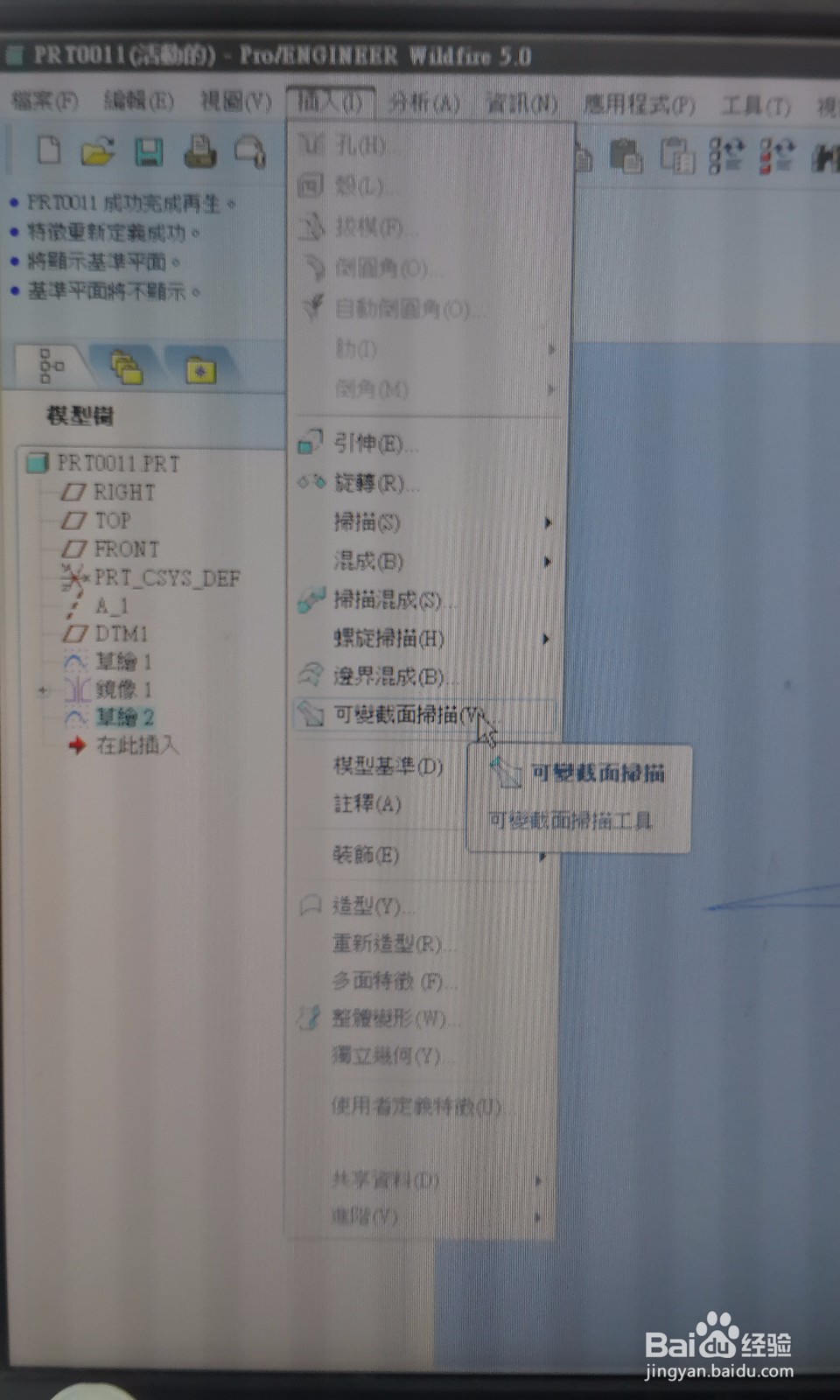

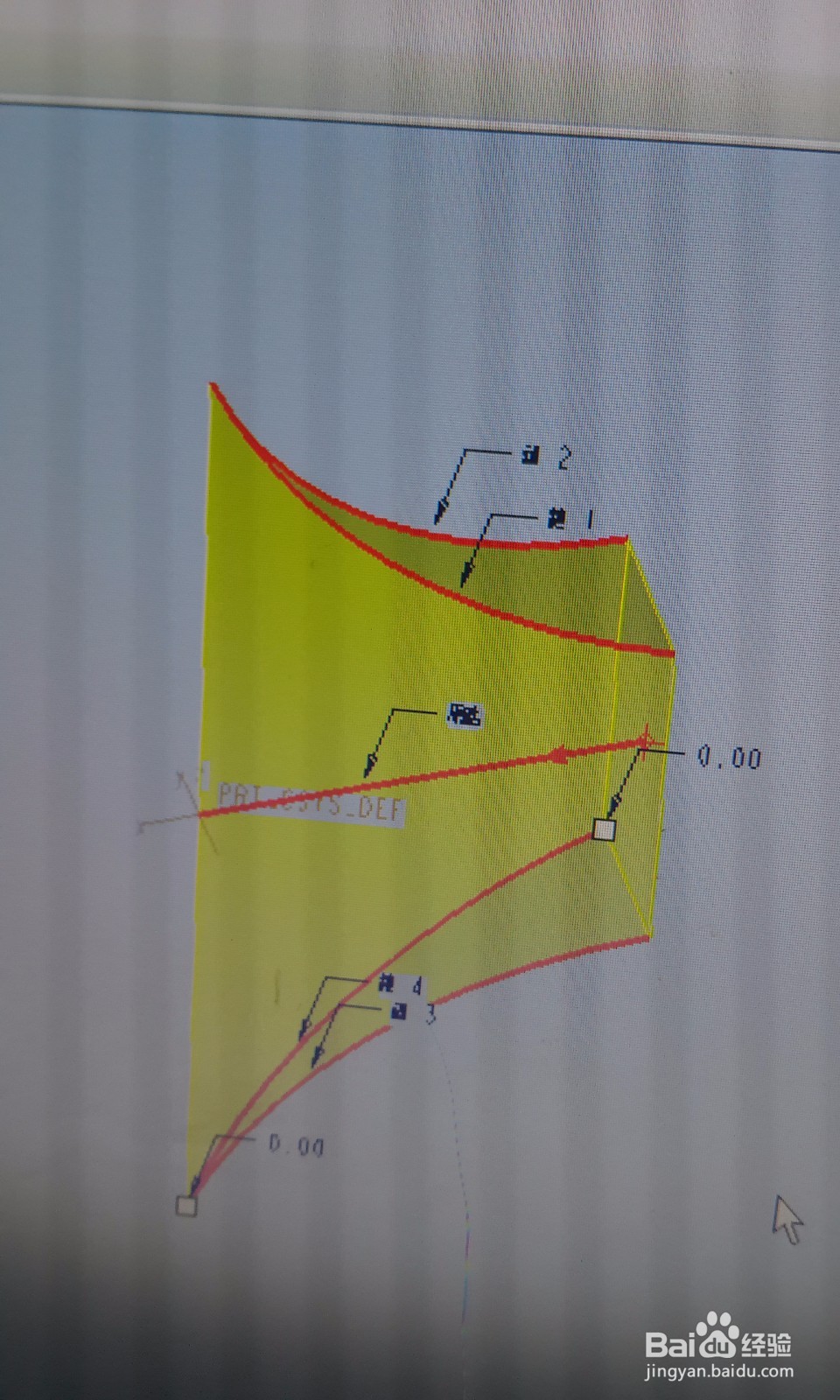

5、4.点击插入---可变截面扫描，选择我们的5条曲线，但是注意我们的轨迹线要首先选择，并且要留意我们的方向。一不小心我们的可变截面可能就变形了哦。然后绘制我们的可变截面一个矩形的界面。

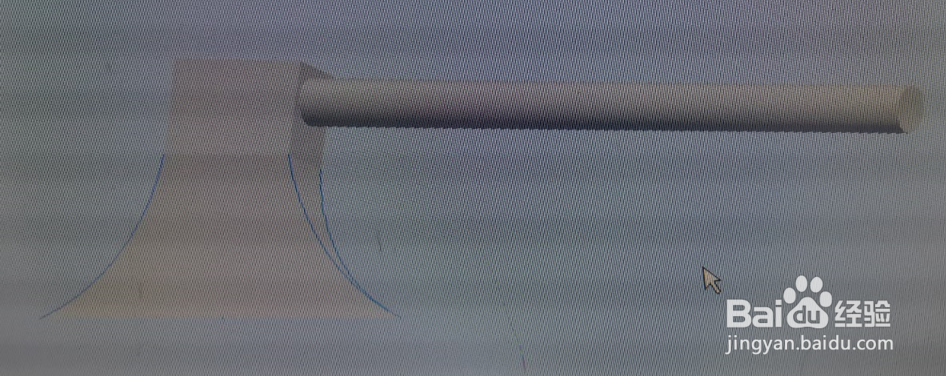

6、5.然后绘制斧头手柄，确定我们的实体图形，隐藏草图实体化，这样我们的斧子就出来了。

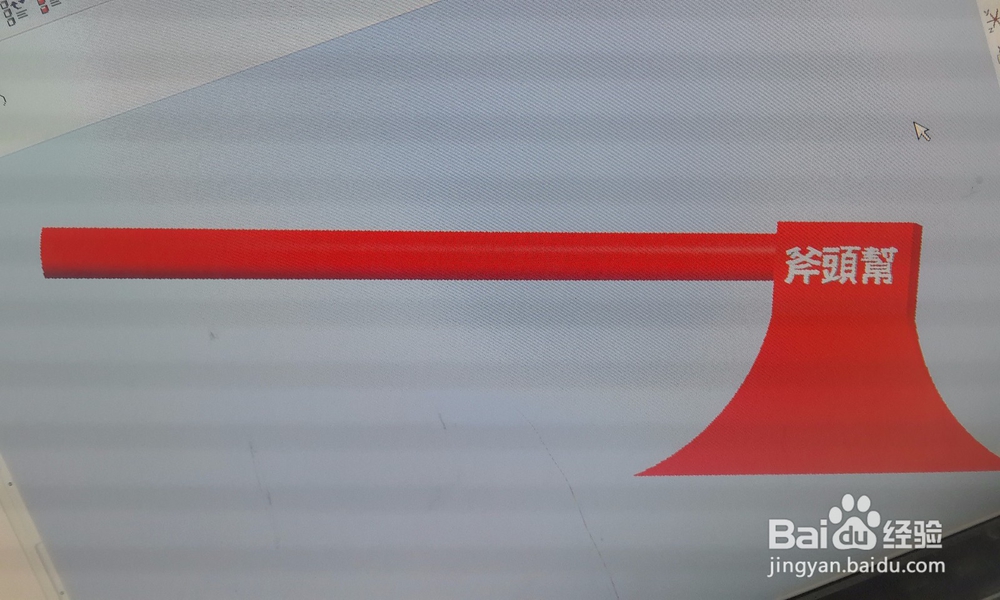

7、6.有兴趣的可以在斧头上写上我们的斧头帮或是给我们的图形上色，方正就是玩玩，大家可以互相交流一下哦。
