了解HTTX-H绝缘靴（手套）耐压试验装置

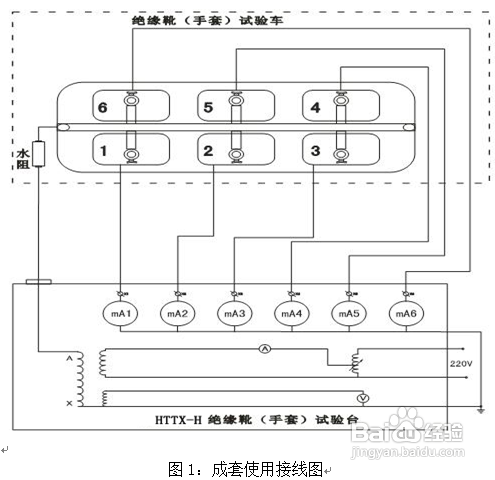

1、HTTX-H绝缘靴（手套）耐压试验装置工作原理接入0~220V电源，调节工频耐压试验台，根据试验变愦茉煲箸压器的电磁感应原理，使变压器产生0~30KV工频高压至各电极，使手套（绝缘靴）获得规定的试验电压。根据手套（绝缘靴）试验规程，读取、纪录测试参数。成套使用接线图见图1（毫安表六块）

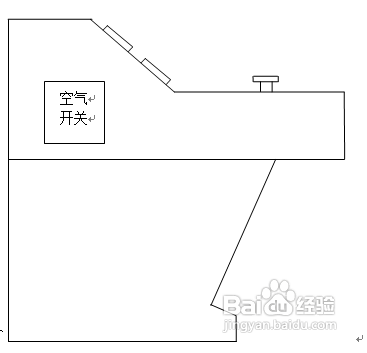

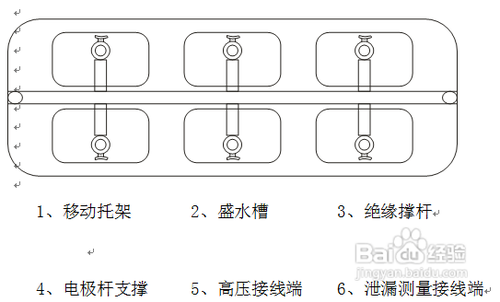

2、HTTX-H绝缘靴（手套）耐压试验装置结构设计该产弗辞肛胰品分二部分组成：1、 手套（绝缘靴）试验车，试验车蕉浔恨缝由移动托架、盛水水槽、电极杆支撑等组成；2、 HTTX-H手套（绝缘靴）试验台，手套（绝缘靴）试验台由变压器及其控制部分组成。手套（绝缘靴）试验车装置见图2，手套（绝缘靴）试验台外形见图3.

3、配套使用方法1、使用前根据图2将绝缘撑(3)安装在移动托架(1)上,再将电极杆支撑(4)两端侑喏嵋甲插入绝缘撑杆(3)内,最后将电极杆依次装在炼蓄晦擀电极支撑内。2、 手套（绝缘靴）内盛水不能高于手套（绝缘靴）口以下5CM,并确保手套（绝缘靴）露出水面的部分干燥清洁,然后将高压电极置于手套（绝缘靴）内并将手套（绝缘靴）夹好。3、按图1、图2将水阻的一端与手套（绝缘靴）试验车上的高压输入螺母(7)相连,另一端用35KV高压电缆由手套（绝缘靴）试验台的高压出线口引至手套（绝缘靴）试验台内试验变压器高压输出端A,将盛水槽1-6上的泄漏测量接线端与手套（绝缘靴）试验台上的接线端X1-X6一一对应相连。4、检查总电源是否与输入电源一致(~220V 50HZ),设定好电流继电器动作值,同时设点好时间继电器的动作值,合上空开,电源指示灯亮,调压器的手轮置于零位时,零位指示灯亮,此时可送电操作。送电之前一定要查地线是否接得牢靠，否则有危险。5、按下复位按钮使故障指示灯灭.按下送电按钮,主接触器工作,调压器受电,电源指示灯灭、送电指示灯亮。6、顺时针旋转调压器手轮，声光报警停止，注视电压表、毫安表的指示，以每秒小于3KV的升压速度升压，当升到所需要电压值时，按下计时按钮，并密切关注试验品情况。7、在试验过程中，如果泄漏电流大于规定值、试验品被击穿，电流继电器动作，调压器自动断电，泄漏电流超标或被击穿的手套（绝缘靴）对应指示灯亮，切断电源，取下泄漏电流超标或被击穿的手套（绝缘靴），然后再升压操作，达到规定电压及耐压时间并且泄漏电流不大于规定值时，声光报警，说明产品合格，否则试验品不合格。8、整个试验过程结束后,应切断电源,拆卸手套（绝缘靴）,换第二批,重复上述方法进行试验。

4、运输及保护1、本装置运输时，应外套塑料袋防潮，箱内四周垫有泡沫防震。2、搬运过程中，应防止硬冲击。3、本装置在相对湿度不大于80%、无腐蚀性物质、干燥通风的场所保存。
