快速实现CAD编辑/CAD转PDF/CAD打印！

对于一名CAD绘图人员来说，每天最悲催的事情莫过于在一些简单的CAD操作上浪费时间，活生生把955熬成了996，想要摆脱这种困境，那就继续往下看喽。

工具/原料

CAD软件

CAD图纸

CAD看图软件如何编辑图纸？

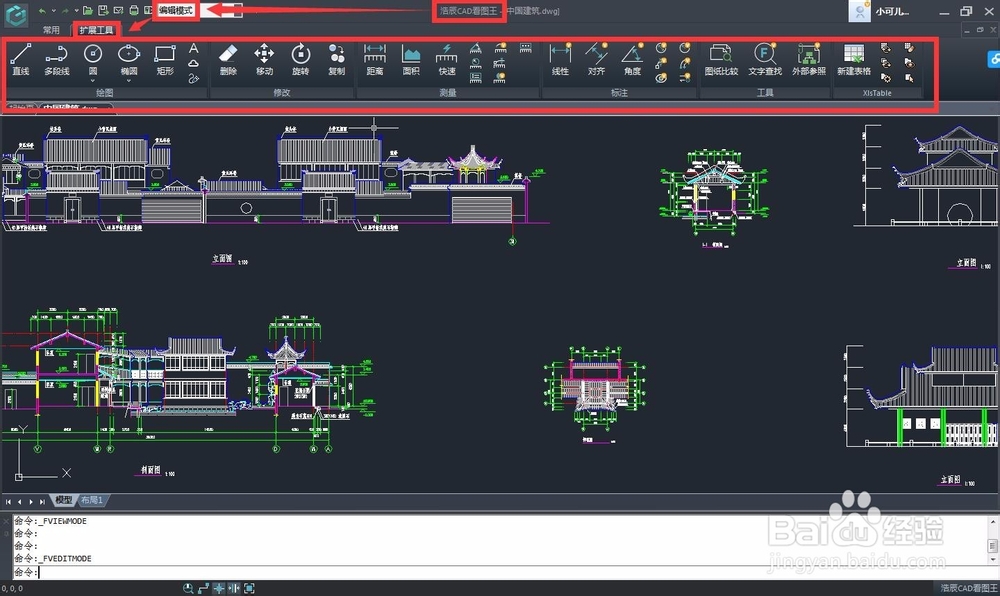

1、打开浩辰CAD看图王之后，我们选择“编辑模式”，进入“扩展工具”，这里有众多的编辑模块：绘图、修改、测量、标注、表格、工具。

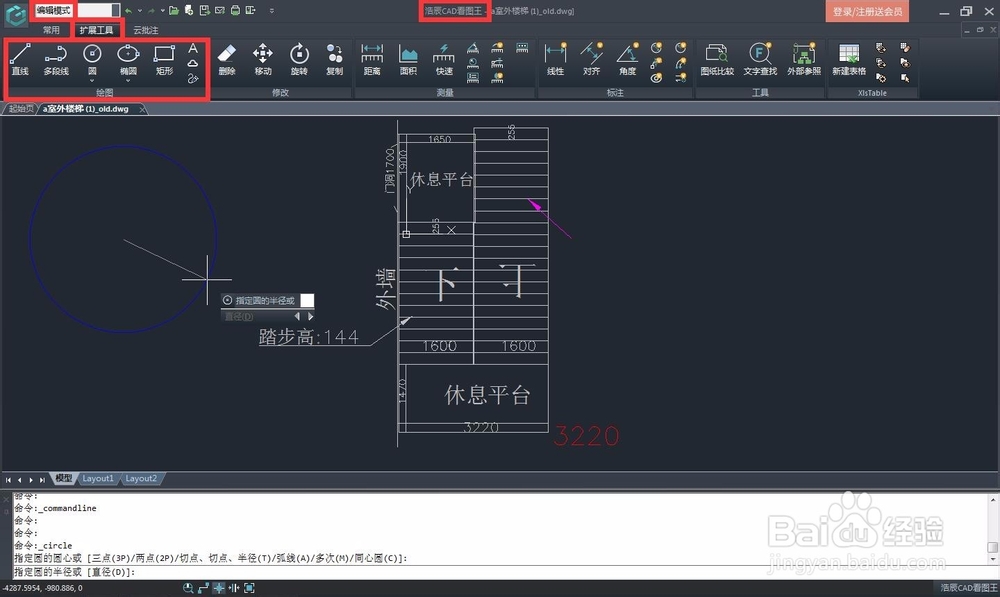

2、浩辰CAD看图王提供的绘制功能都是最基础的，包含：直线、多段线、圆、椭圆、矩形、文字、云线、手绘线，使用这些简单的绘图工具就可以绘制出我们想要的各种图形等。PS：各个绘图功能都很简单，点击命令之后跟随鼠标都有操作提示，根据提示进行绘制就可以了。

3、修改功能就是对已绘制好的图形进行进一步的操作，包含：删除、移动、旋转和复制。

4、表格功能也是CAD绘图中经常用到的功能，在浩辰CAD看图王中可以直接新建Excel表格，在图纸中插入表格说明图纸情况，浩辰CAD看图王表格功能包含：新建表格、更新表格、编辑表格、选区管理、文件连接管理、路径设置。

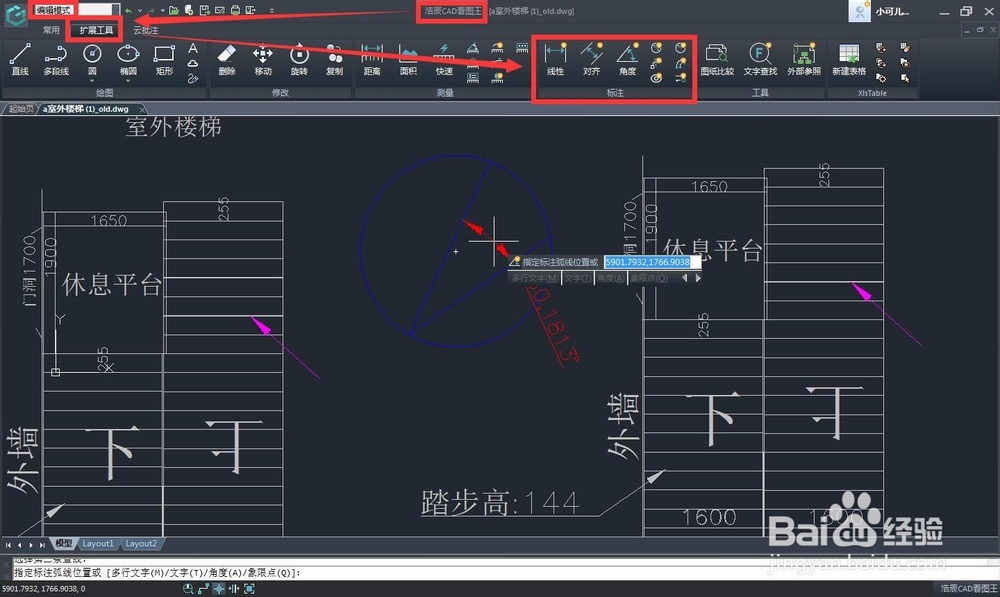

5、标注功能可以将测量的结果保存在图纸上，让人一目了然，包含：线性、对齐、角度、半径、直径、坐标、弧长等标注方式，还可实现标注的显示与隐藏以及标注样式的设置。

6、以上4种绘图编辑模块，是在CAD绘图中常用的，绘制一份完整的CAD图纸，基本都会用到这4部分功能，除此之外，浩辰CAD看图王还有一些其他的图纸操作功能来帮助大家进行CAD图纸的查看与编辑，欢迎大家使用！

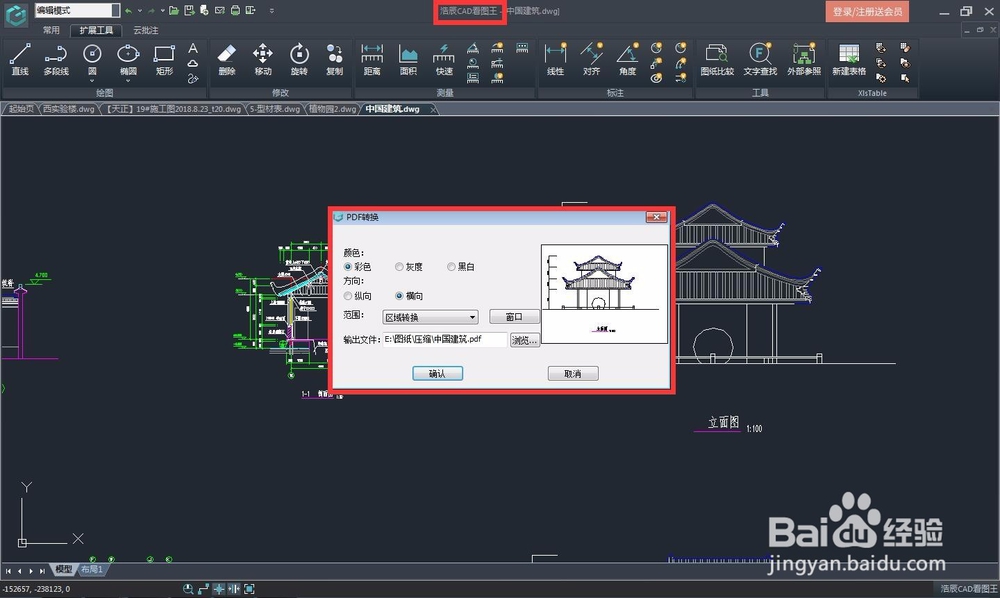

CAD看图软件如何实现CAD转PDF？

1、上面说完了浩辰CAD看图王的绘图功能，接下来我们就该解决CAD图纸转PDF了，这个功能虽然很常用，但是在浩辰CAD看图王中进行操作是很简单的哦！

2、启动浩辰CAD看图王，打开你需要转换的图纸，然后点击界面左上角“logo”在出来的下拉列表中选择“PDF输出”，在出来的P肛舀辨乔DF转换对话框中进行导出PDF的颜色、方向、范围以及输出路径等设置，完成CAD转PDF即可。

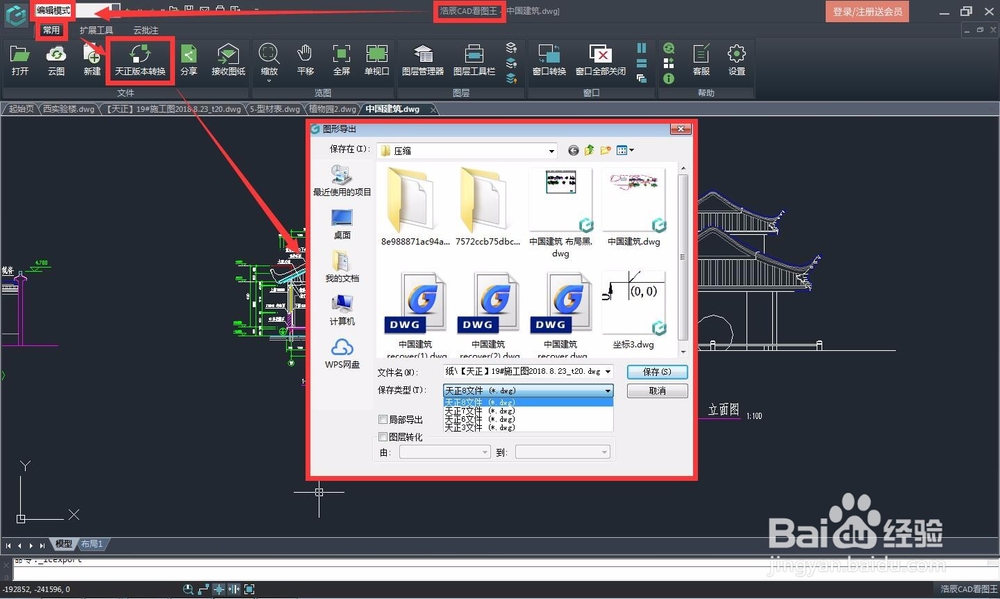

CAD看图软件如何进行天正版本转换？

1、对于浩辰CAD看图王来说不仅能够将CAD文件导出PD掂迎豢畦F格式，还可以进行天正版本转换。在浩辰CAD看图王“编辑模式”的“常用”界面下就有“天正版眺螗熨膣本转换”功能，点击“天正版本转换”在出来的“图形导出”对话框中选择需要进行转换的天正图纸，选择保存类型保存就可以完成CAD版本转换啦。

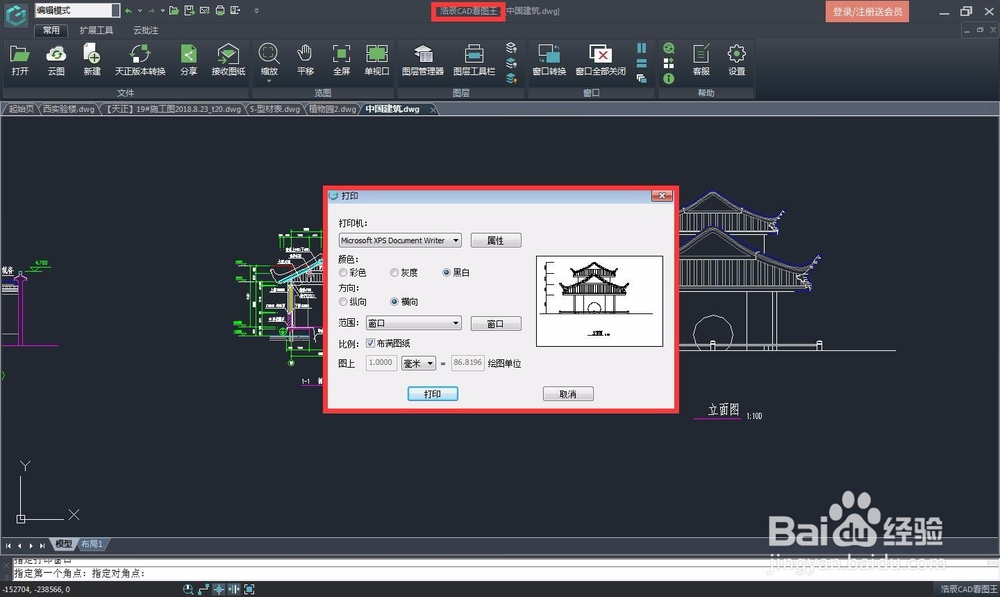

CAD看图软件是如何打印的？

1、打印功能也是CAD软件中使用率很高的一个功能，在浩辰CAD看图王中进行图纸打印，操作还是相对简单的。

2、在浩辰CAD看图王中打开需要打印的CAD图纸，点击界面左上角的软件logo，在出来的下拉菜单中选择“打印”，调出打印对话框后选择进行相关设置：打印机、打印颜色、方向、范围、比例等等，进行打印。
