使用CAD绘制标志图形符号

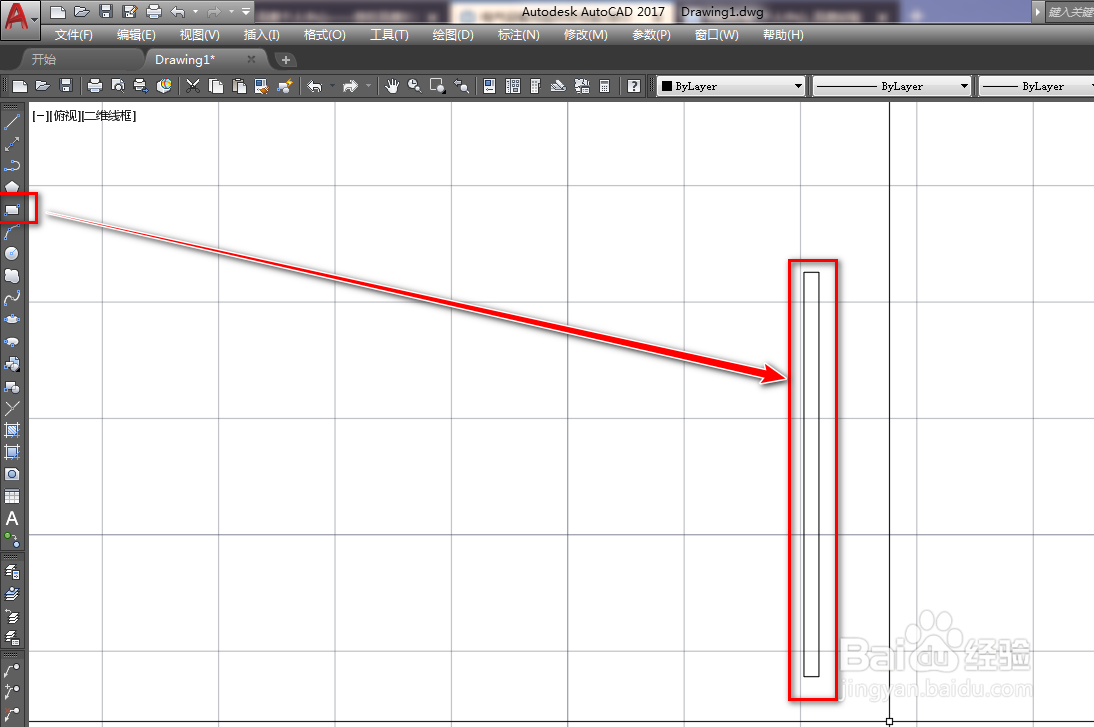

1、打开CAD，使用矩形工具在作图区绘制一个细长的矩形，如下图。

2、使用直线工具，以矩形的中心为起点绘制一条横线，如下图。

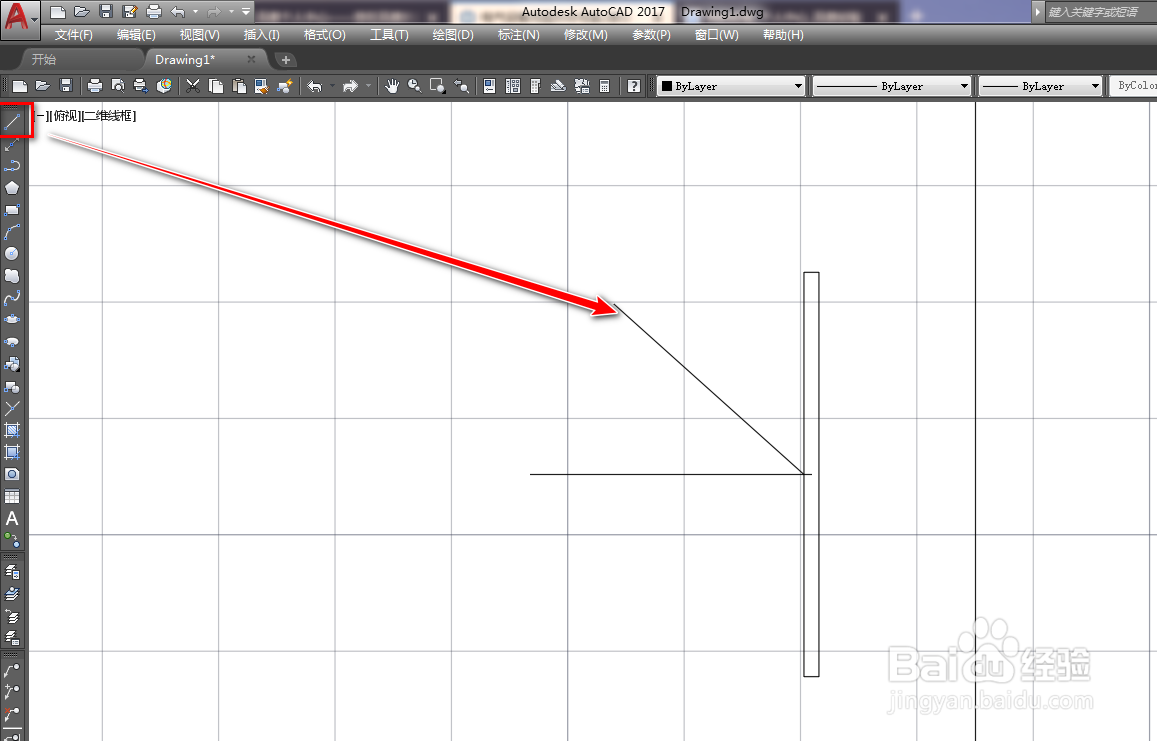

3、使用直线工具，以横线与矩形的交点为起点绘制一条斜线，如下图。

4、使用镜像工具，将斜线以横线为镜面做镜像，如下图。

5、使用圆工具，以横线的左端点为圆心绘制一个小圆，如下图。

6、选中横线，使用删除工具将其删除，如下图。

7、点击左侧工具栏的填充工具，修改填充参数，点击拾取点，如下图。

8、选中填充区域，点击确定，如下图。

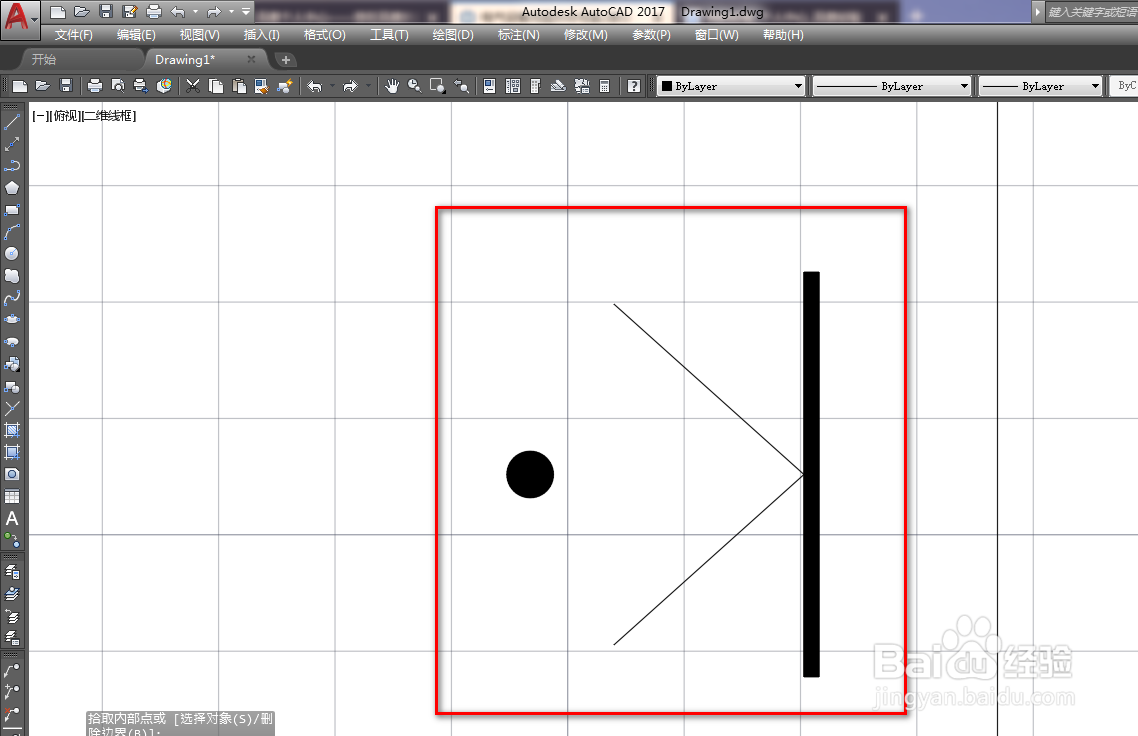

9、确定后，我们就得到了需要的标志图形符号，如下图。
