UG 键槽腔体孔加强筋

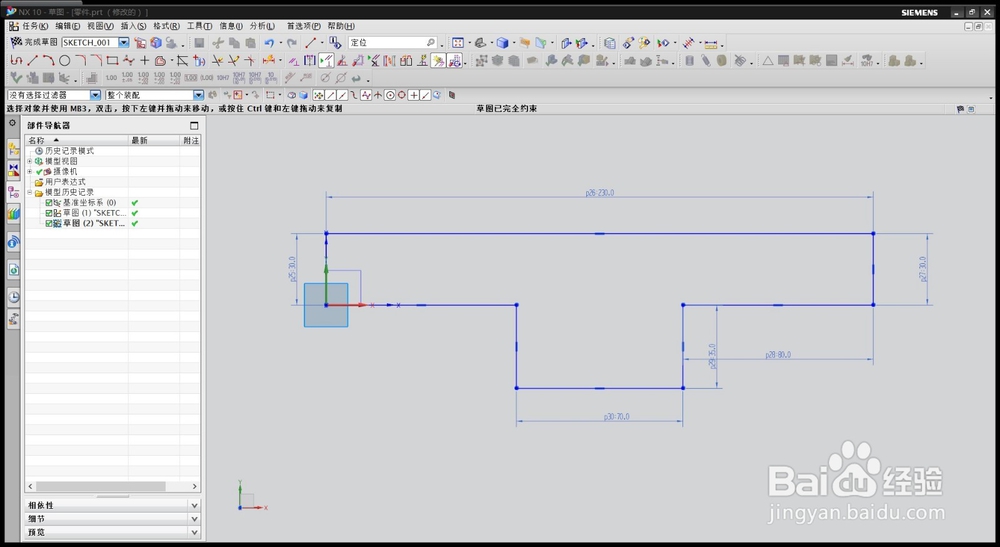

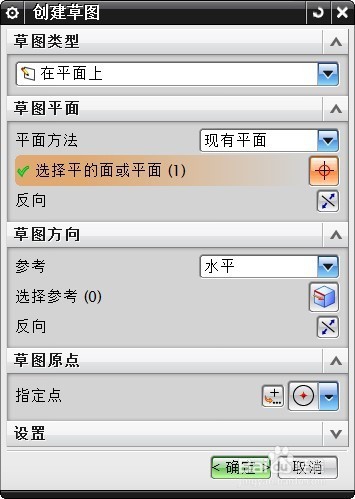

1、创建草图

2、选择拉伸之后绘制拉伸的平面

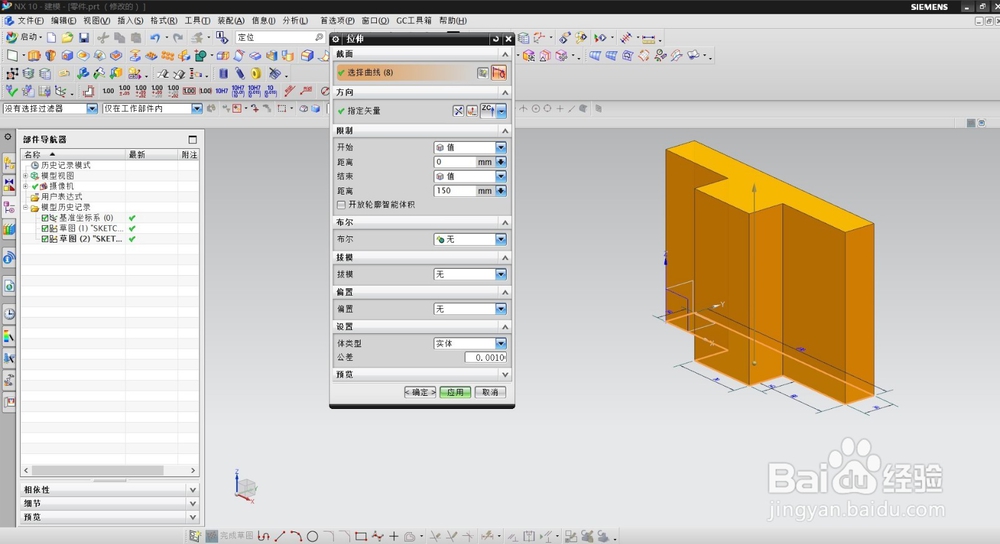

3、进行拉伸

4、创建沉孔特征，

在特征面板选择孔，类型选择常规孔

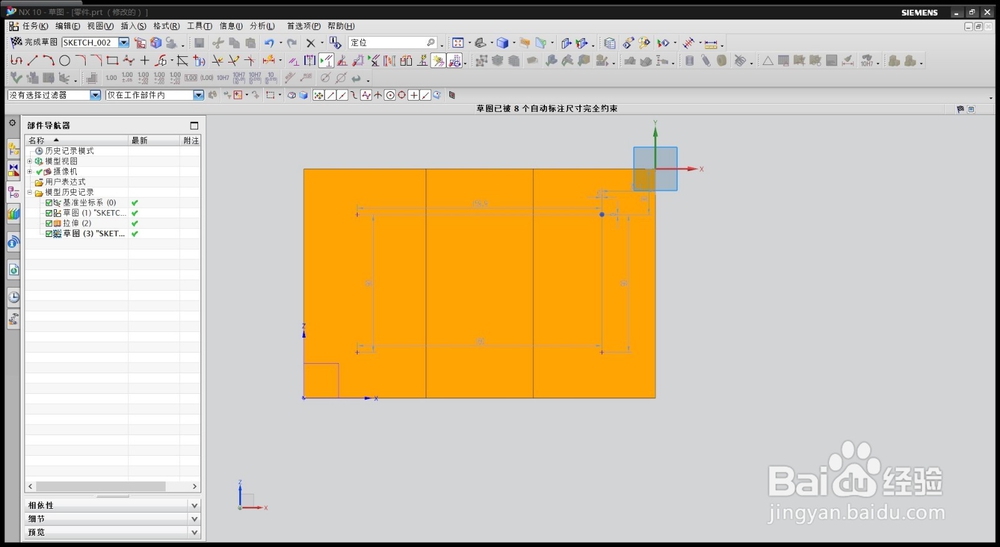

绘画出四个孔的中心位置

5、之后完成草图，设置孔参数

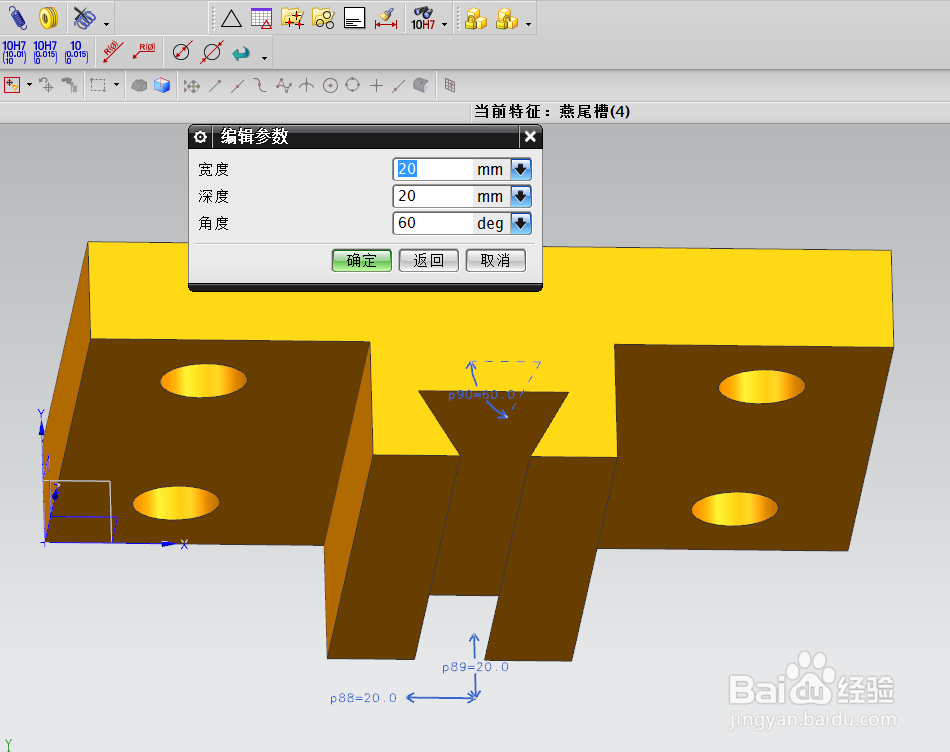

6、创建燕尾槽插入 –设计特征—键槽，选择燕尾槽，点击贯通。之后选择实体面实体面的长边，选择贯通的起止两个面，之后确定了键槽的位置，定位选择垂直，之后选择一开始选择的实体面的边，距离为35mm，完成创建槽

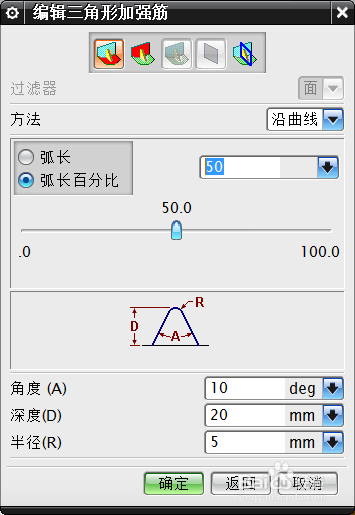

7、创建三角形加强筋

打开三角形加强筋的面板，分别在上面选择第一组，第二组。之后更改修改选项

同样的方法在另一侧创建三角形加强筋

8、创建矩形腔体

插入---设计特征—腔体

之后选择矩形腔体。选择面

以侧面为水平参考

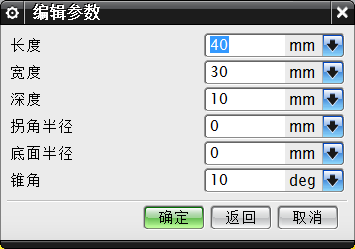

按如下参数设置  定位 19mm  75mm  之后完成
