水泥比表面积测定方法

1、试验步骤 5.1 试样准备 5.1.1 将110±5℃下烘干并在干燥器中冷却到室温的标准试样，倒入100ml的密闭瓶内，用力摇动2min，将结块成团的试样振碎，使试样松散。静置2min后，打开瓶盖，轻轻搅拌，使在松散过程中落到表面的细粉，分布到整个试样中。 5.1.2 水泥试样，应先通过0.9mm方孔筛，再在110±5℃下烘干，并在干燥器中冷却至室温。

2、确定试样量 校正试验用的标准试样量和被测定水泥的质量，应达到在制备的试料层中空隙率为0.500±0.005，计算式为： W＝ρV－(1－ε)………………………逻间矧骏……(2) 式中：W——需要的试样量，g； ρ——试样密度，g/cm[3]； V——按第4.2条测定的试料层体积，cm[3]； ε——试料层空隙率[注]。 注：空隙率是指试料层中孔的容积与试料层总的容积之比，一般水泥采用0.500±0.005。如有些粉料 按上式算出的试样量在圆筒的有效体积中容纳不下或经捣实后未能充满圆筒的有效体积，则允许适当地改变空隙率。

3、试料层制备 将穿孔板放入透气圆筒的突缘上，用一根直径比圆筒略小的细棒把一片滤纸[注]送到穿孔板上，边缘压紧。称取按第5.2条确定的水泥量，精确到0.001g，倒入圆筒。轻敲圆筒的边，使水泥层表面平元旦。再放入一片滤纸，用捣器均匀捣实试料直至捣器的支持环紧紧接触圆筒顶边并旋转二周，慢慢取出捣器。 注：穿孔板上的滤纸，应是与圆筒内径相同、边缘光滑的圆片。穿孔板上滤纸片如比圆筒内径小时，会有部分试样粘于圆筒内壁高出圆板上部；当滤纸直径大于圆筒内径时会引起滤纸片皱起使结果不准。每次 测定需用新的滤纸片。

4、透气试验 5.4.1 把装有试料层的透气圆筒连接到压力计上，要保证紧密连接不臻漏气[注]，并不振动所制备的试料层。为避免漏气，可先在圆筒下锥面涂一薄层活塞油脂，然后把它插入压力计顶端锥形磨口处，旋转二周。

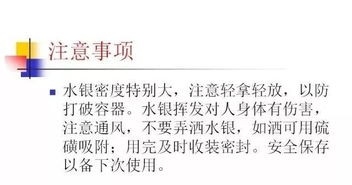

5、打开微型电磁泵慢慢从压力计一臂中抽出空气，直到压力计内液面上升到扩大部下端时关闭阀门。当压力计内液体的凹月面下降到第一个刻线时开始计时，当液体的凹月面下降到第二条刻线时停止计时，记录液面从第一条刻度线到第二条刻度线所需的时间。以秒记录，并记下试验时的温度(℃)。

6、当被测物料的密度、试料层中空隙率与标准试皱诣愚继样相同，试验时温差≤3℃时，可按 式(3)计算： SsT[1/2] S＝———————……逻间矧骏……………………………(3) Ts[1/2] 如试验时温差大于±3℃时，则按式(4)计算： SsT[1/2]ηs[1/2] S＝——————————………………………………(4) Ts[1/2]η[1/2] 式中：S——被测试样的比表面积，cm[2]/g； Ss——标准试样的比表面积，cm[2]/g； T——被测试样试验时，压力计中液面降落测得的时间，s； η——被测试样试验温度下的空气粘度Pa·s； ηs——标准试样试验温度下的空气粘度Pa·s。 6.2 当被测试样的试料层中空隙率与标准试样试料层中空隙率不同，试验时温差≤ ±、 3℃时，可按式(5)计算： SsT[1/2](1-εs)ε[3][1/2] S＝———————————————……………………………(5) Ts[1/2](1-ε)ε[3]s[1/2] 如试验时温差大于±3℃时,则按式(6)计算: SsT[1/2](1-εs)ε[3][1/2]ηs[1/2] S＝—————————————————— ……………………………(6) Ts[1/2](1-ε)ε[3]s[1/2]η[1/2] 式中：ε——被测试样试料层中的空隙率； εs——标准试样试料层中的空隙率。 6.3 当被测试样的密度和空隙率均与标准试样不同，试验时温差≤±3℃时，可按式(7)计算： SsT[1/2](1-εs)ε[3][1/2]ρs S＝———————————————— ……………………………(7) Ts[1/2](1-ε)ε[3]s[1/2]ρ 如试验时温度相差大于±3℃时,则按式(8)计算: SsT[1/2](1-εs)ε[3][1/2]ρsηs[1/2] S＝—————————————————— ……………………………(8) Ts[1/2](1-ε)ε[3]s[1/2]ρη[1/2] 式中:ρ——被测试样的密度，g/cm[3]； ρs——标准试样的密度，g/cm[3]。
