如何用Solidworks软件绘制法兰盘

1、新建文件.用快捷键命令CTRL+N命令新建，我建议对于软件操作来说，能用快捷键尽量用快捷键，这样可以加快做事的效率，如图所示，这一步完成

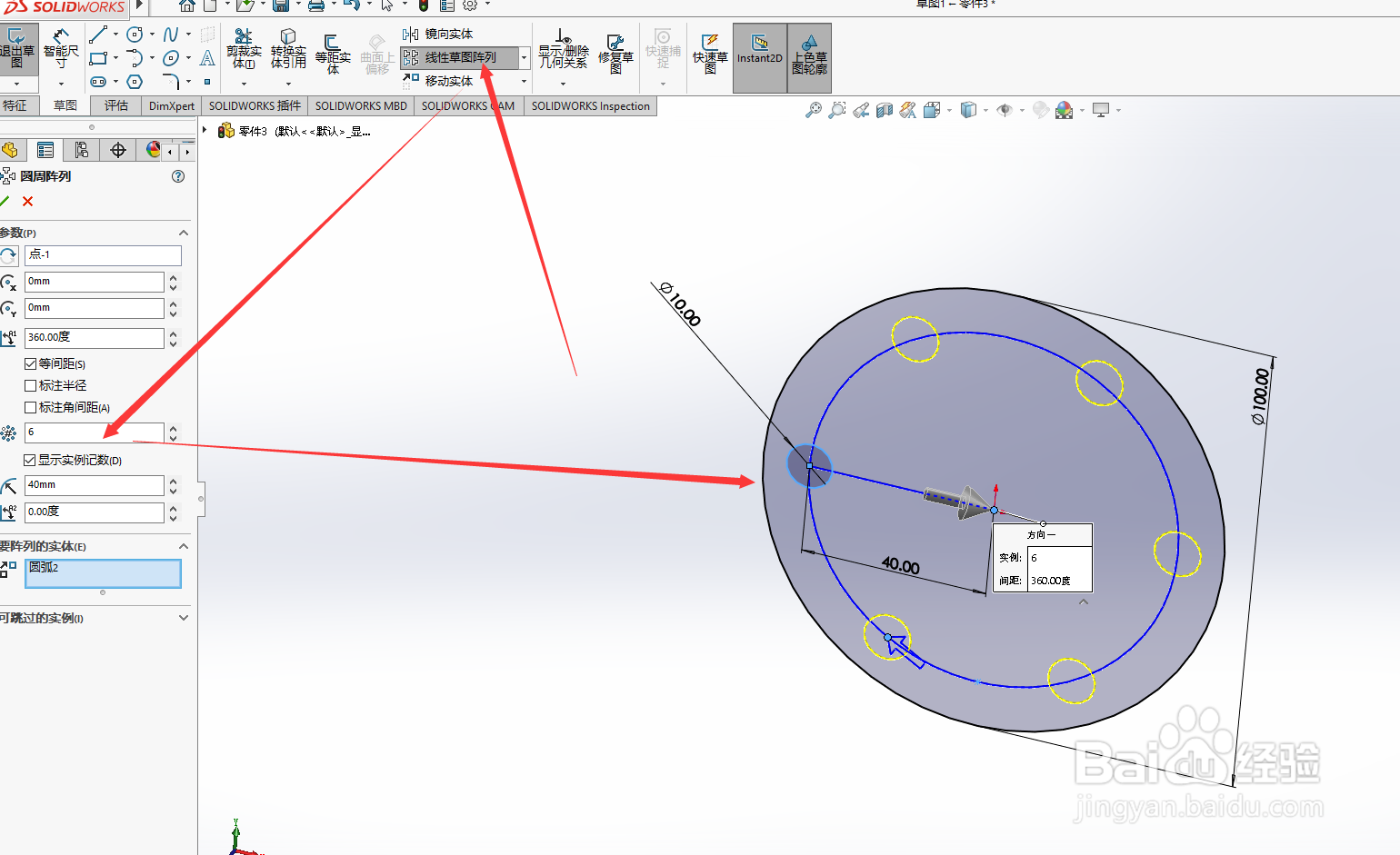

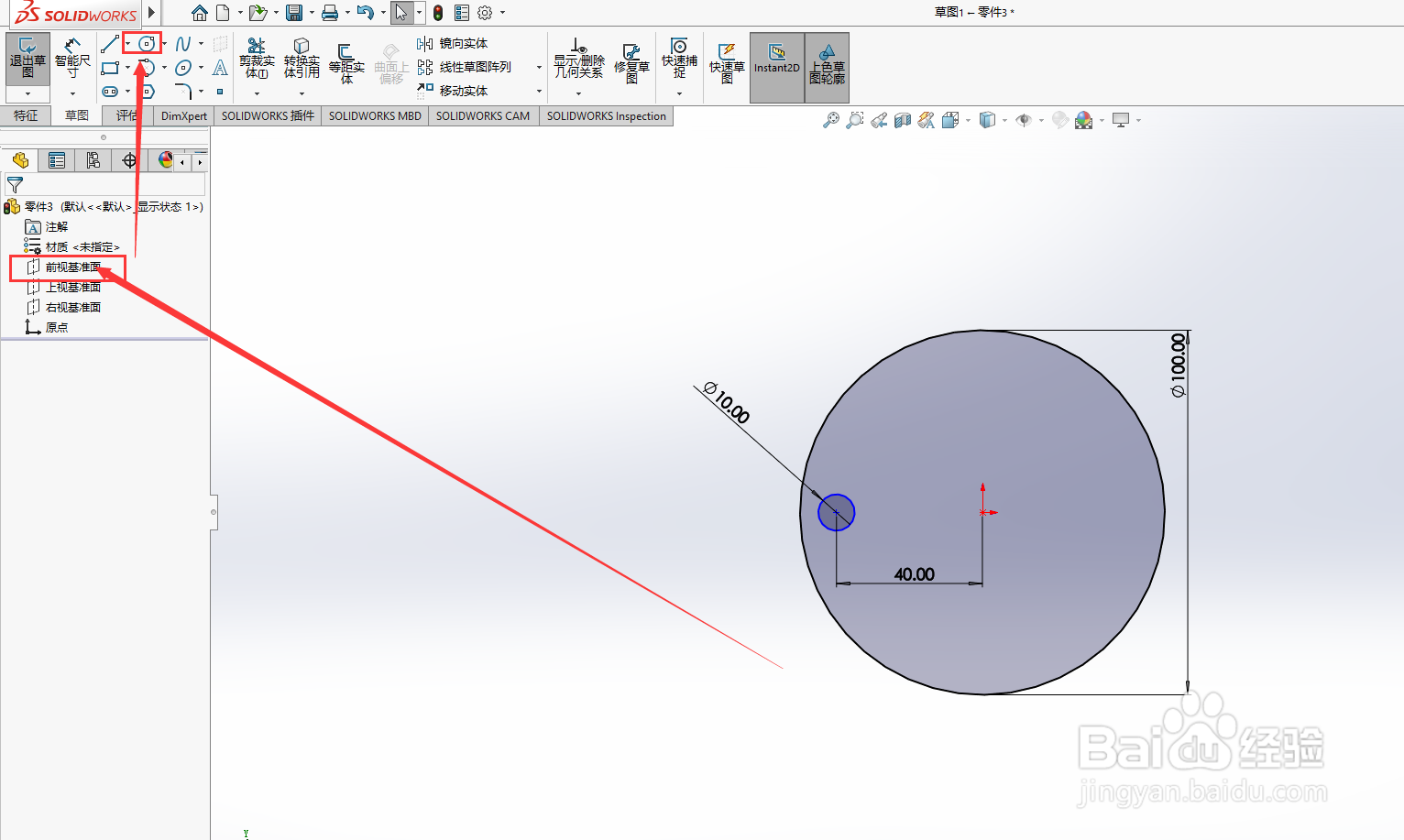

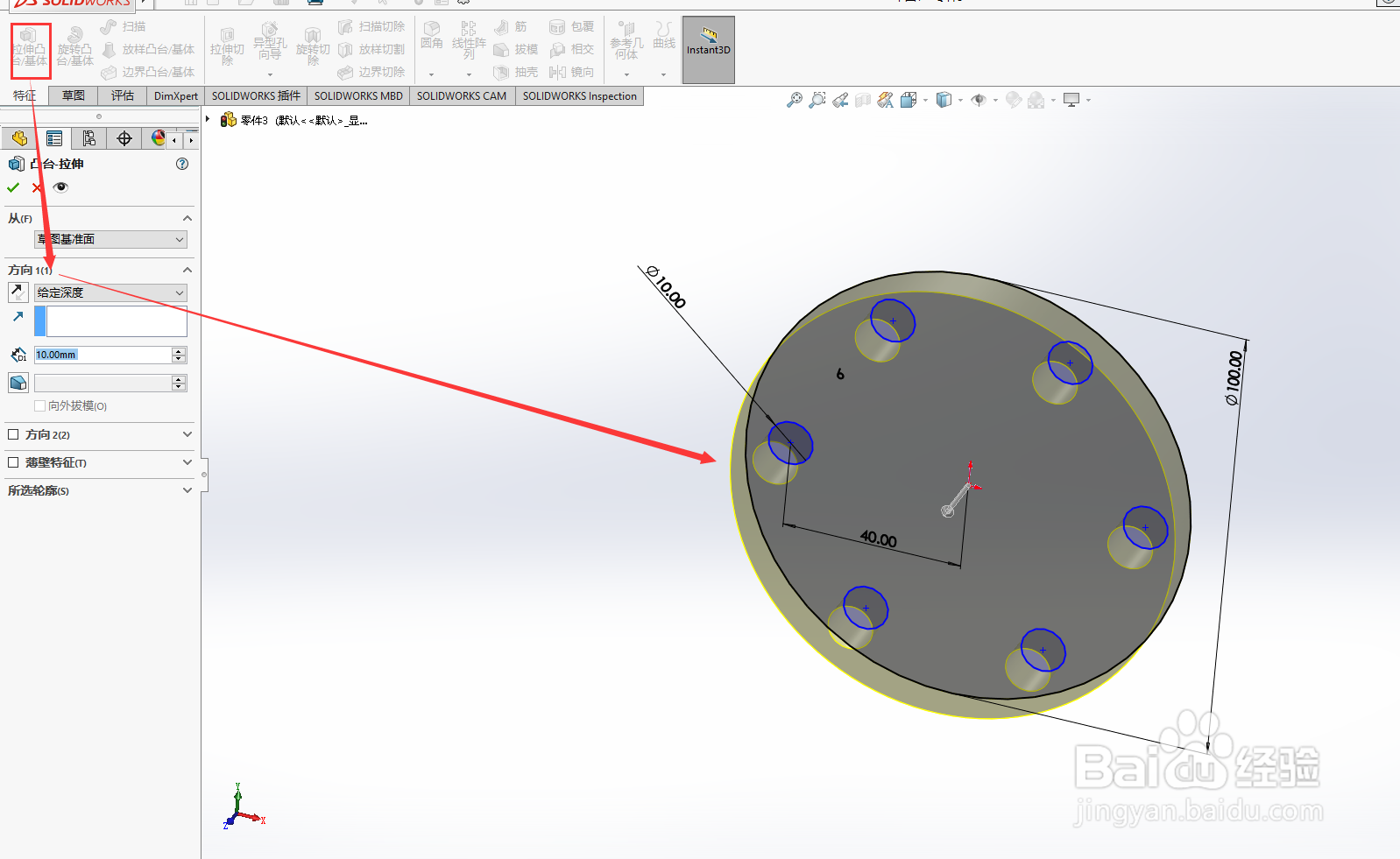

2、草图绘制.点击草图面板，用圆的命令绘出如图所示的草图圆直径为100。这一步非常简单，这里用到阵列，之前都有所讲到过，如图所示，这一步完成

3、拉伸实体.点击拉伸凸台基体按钮，深度设置为20mm.如图所示.，这一步完成.

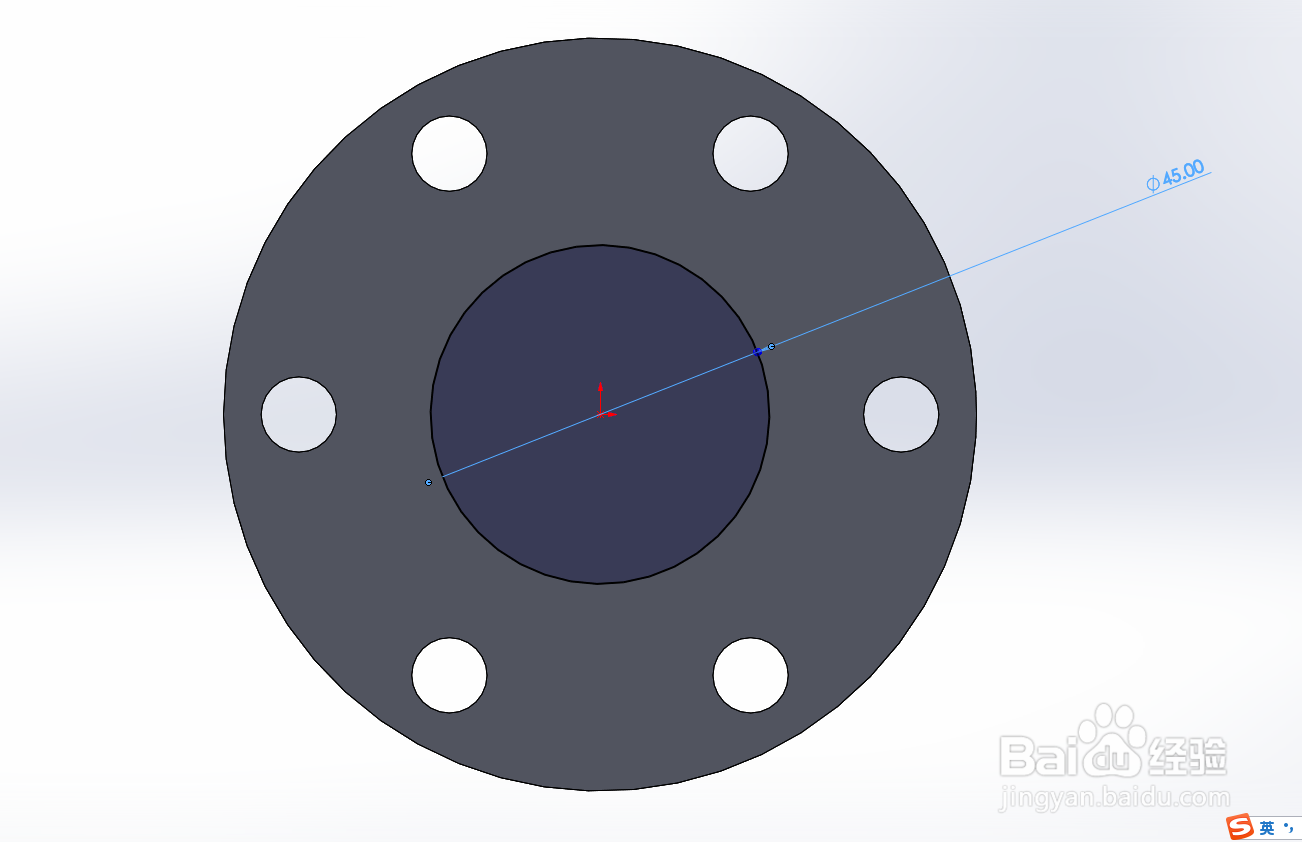

4、草图绘制.在最头端面上绘制草图，草图直径设置为45mm.如图所示.，这一步完成.

5、拉伸实体.拉伸长度设为40mm.如图所示.，这一步完成.

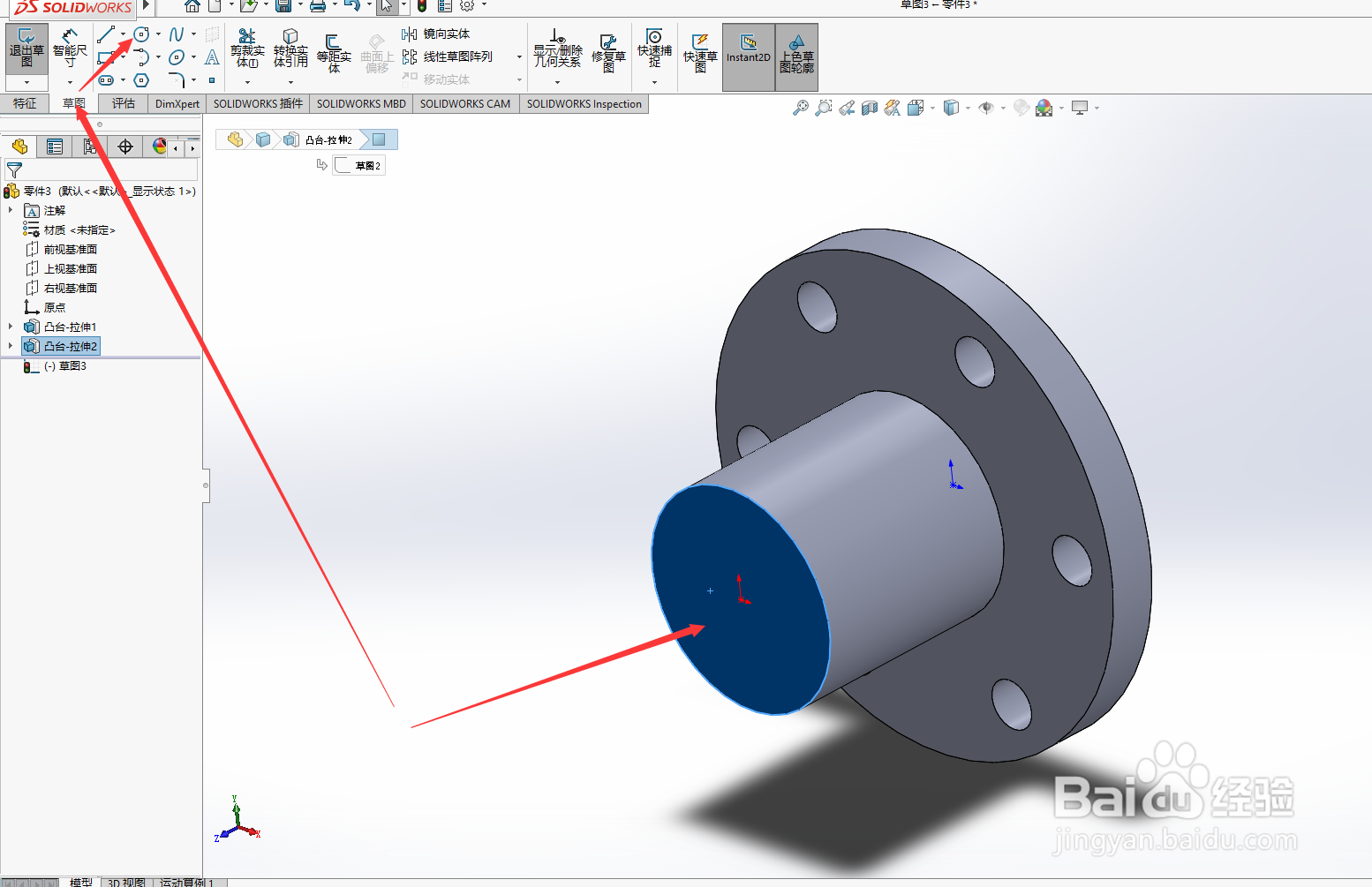

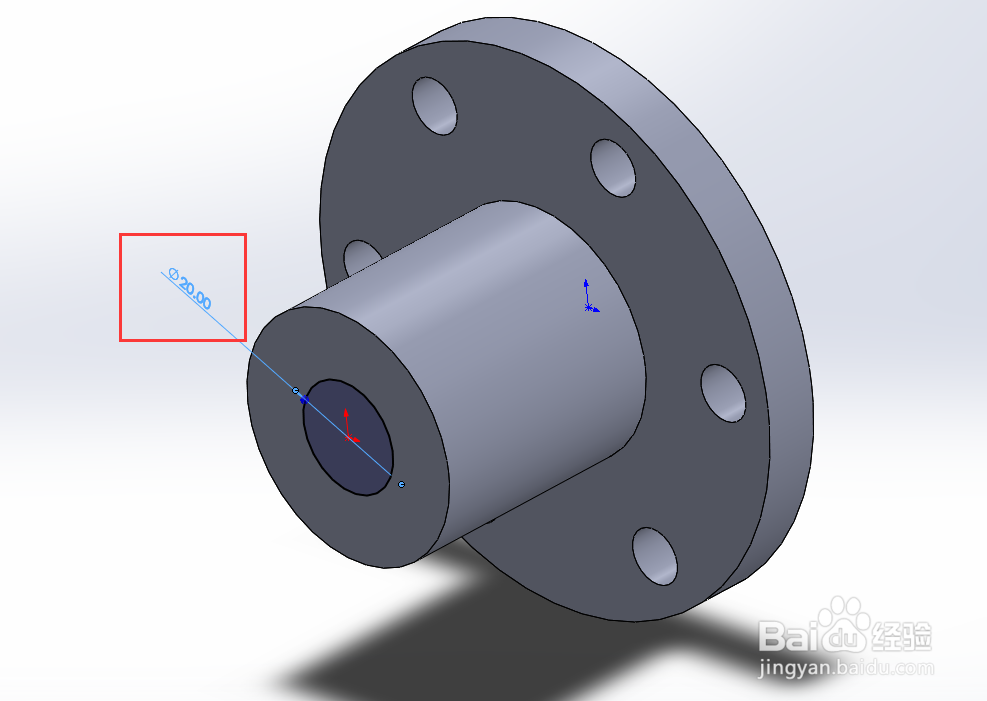

6、草图绘制.继续绘制草图，在末端选择该面绘制圆，直径定位20.如图所示.，这一步完成.

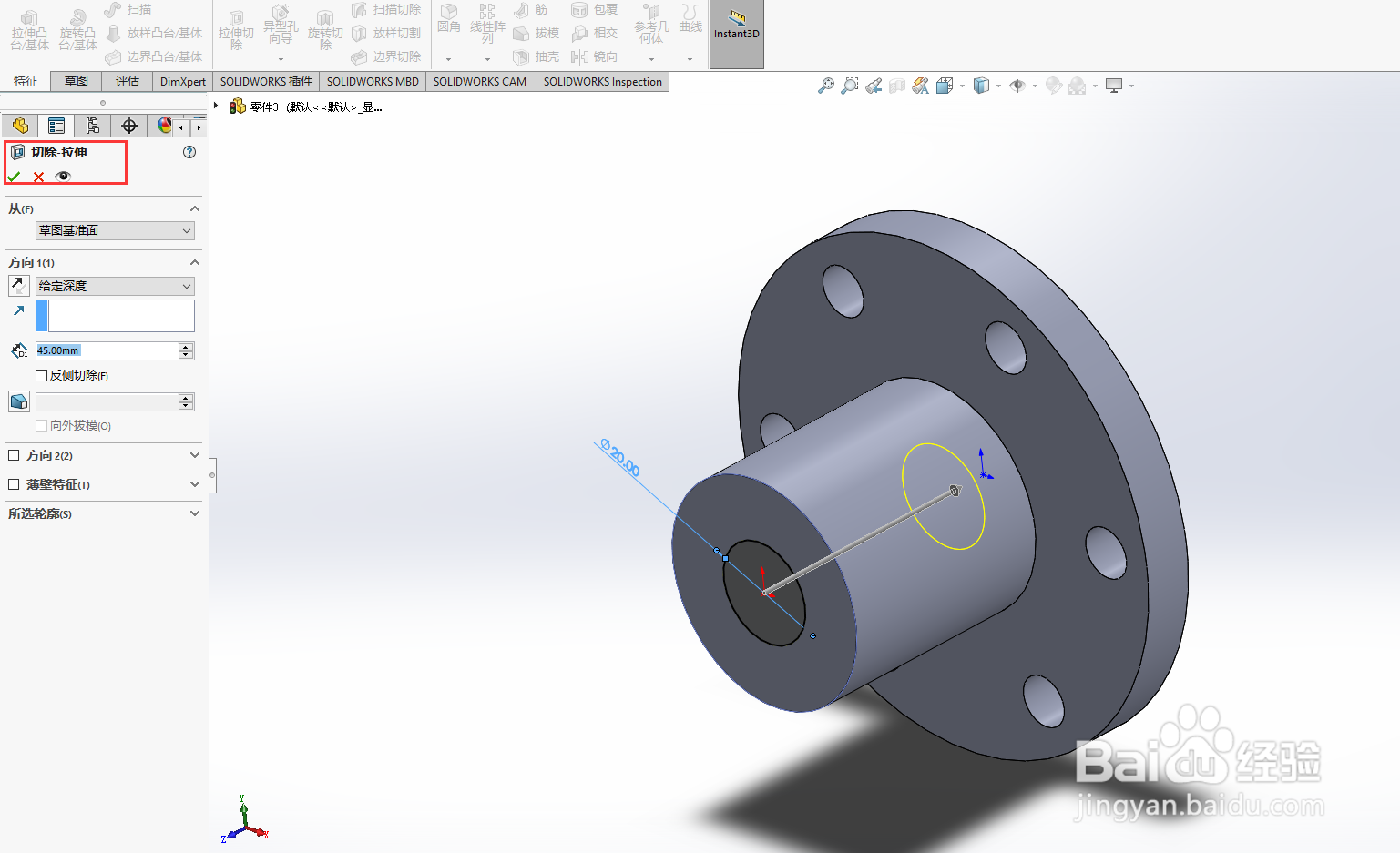

7、拉伸切除.拉伸长度设置为40mm，如图所示.，这一步完成.

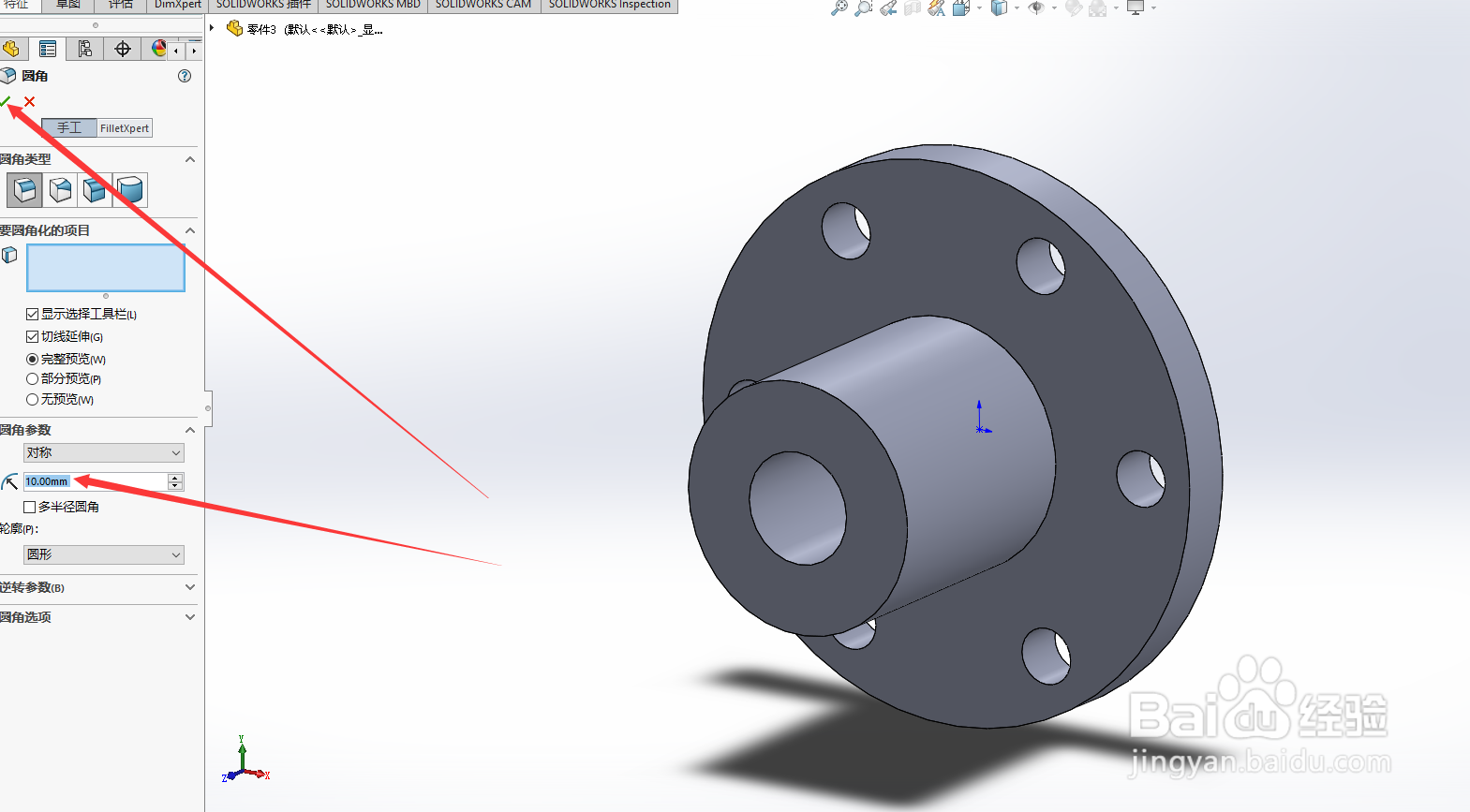

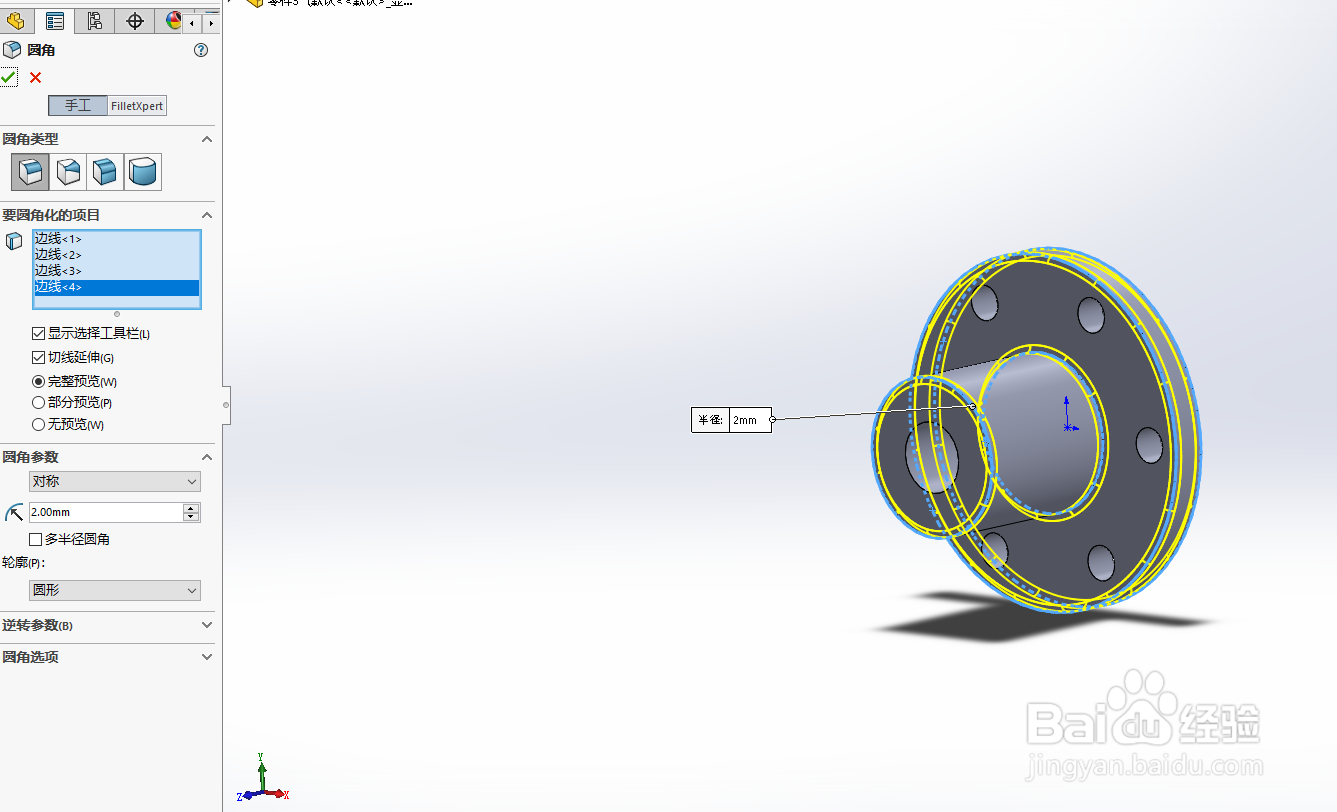

8、圆角.这一步选择特征命令上的圆角命令，点击棱角位置，全部变成圆角。如图所示.，这一步完成.

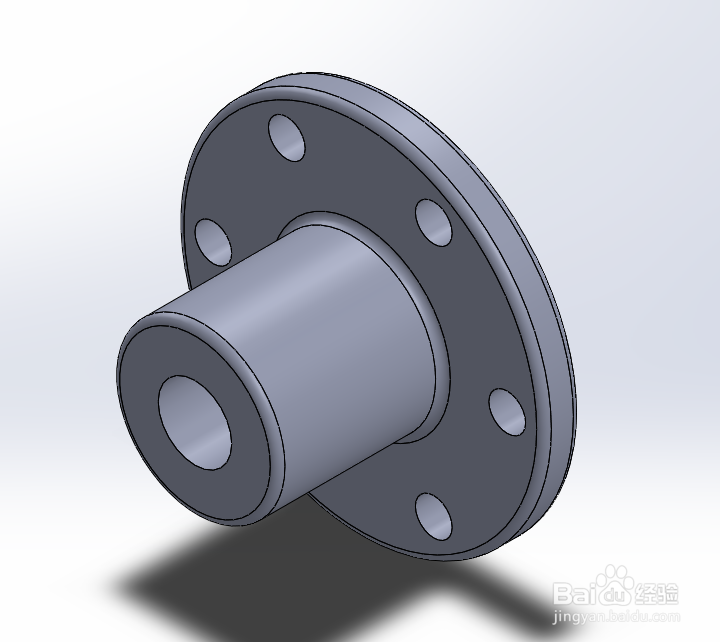

9、成型.把不需要的线条隐藏，调整一下角度，如图所示，这一步完成.效果还不错吧，喜欢的点个赞.
