用水果电池进行闭合电路欧姆定律实验研究

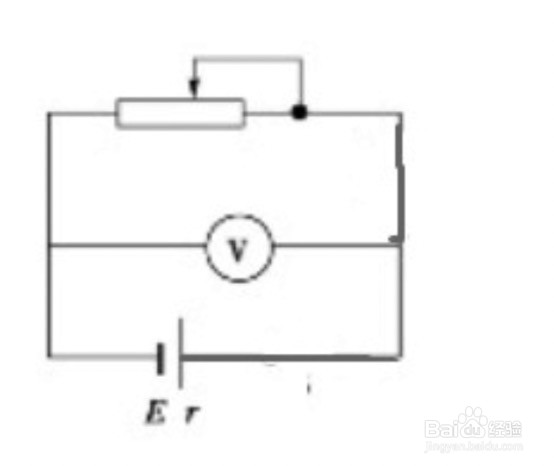

1、分别剪取一块大小合适的铜片和锌片，并将其一端剪尖以方便插入水果中。将铜片作为正极、锌片作为负极插入苹果内，用导线将正负极和箱式变阻器与它们串联在一起形成闭合电路。电路图如图所示：

2、调节箱式变阻器取合适的阻值为R；万用表并联在闭合电路里的箱式变阻器的两端可测量外电压U；断开电路，用万用表的红黑两个触头分别与水果电池的正负极接触可测量电池的电动势E。

3、断开电路，取出铜片，取一片与上述铜片大小一致的锌片，插入铜片原来所在位置，深度与之前的铜片深度一致，用万用表的欧姆档测出电池内阻r

4、改变电阻R及铜片、锌片位置再测一次。

1、金属片的极化电动势引起误差。金属片插入电池内部工作一段时间后，两金属片表面状态不一致，形成一对电极，会产生极化电动势，时间越长，极化对内外电压之和的影响就越明显。因此在实验时，需要采取去除极化电动势的措施。用砂纸打磨掉表面的氧化层可马上使用。

2、测量水果电池的内电压时，万用表的两个触头如果没有靠近正负极两端使得的误差可能会很大，所以要尽可能地将万用表的两个触头插到离正负极两端较近的地方。
