UG10.0练习三维建模七百六十八之管道建U形环

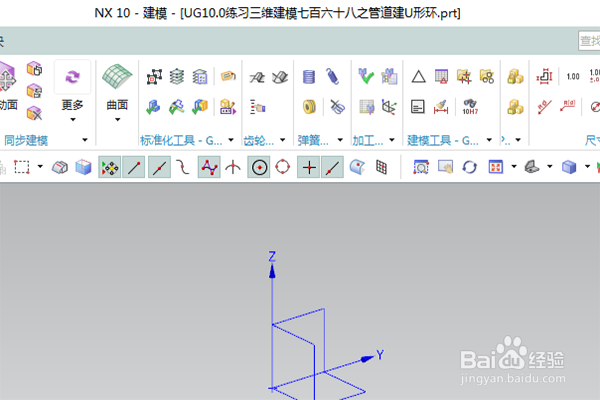

1、如下图所示，

打开UG10.0软件，新建一空白的模型文件，

另存为：UG10.0练习三维建模七百六十八之管道建U形环

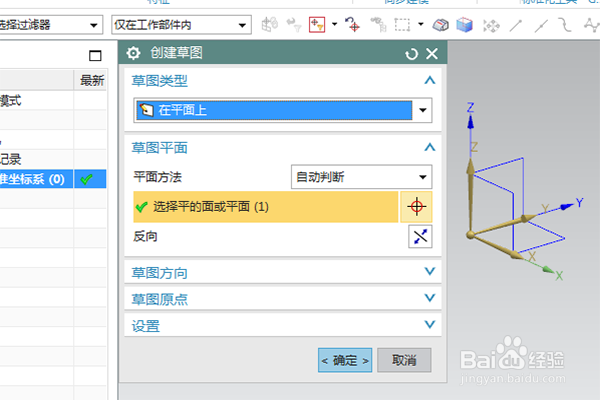

2、如下所示，

点击工具栏中的草图，

点击基准坐标系中的XY平面，

点击创建草图对话框中的确定，直接进入草图。

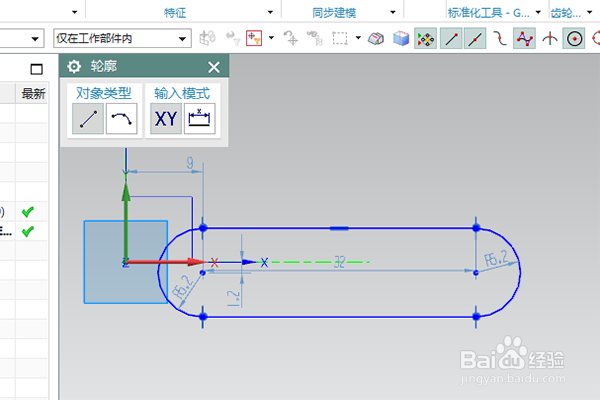

3、如下所示，

激活轮廓命令，随意画一个封闭的U型环，

点击完成退出草图。

4、如下所示，

执行【菜单——插入——扫掠——管道】，

弹出“管道”对话框，

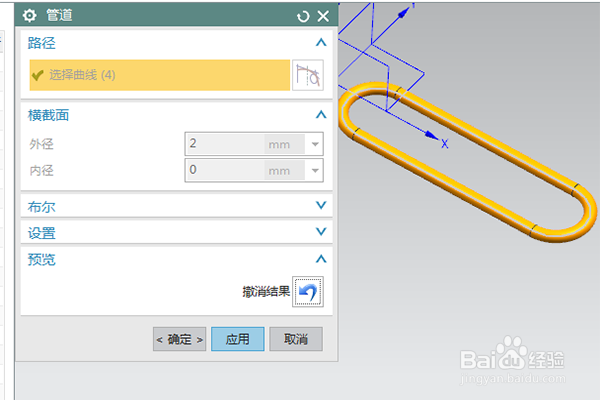

5、如下所示，

路径选择草图，调整外径至合适尺寸，（这里是直径2）

点击确定。

6、如下所示，

隐藏基准坐标系，显示设置为着色，

渲染——真实着色——全局材料铬，

至此，

这个三维实体就建模完成，

本次练习结束。
