Creo创建偏移截面方法

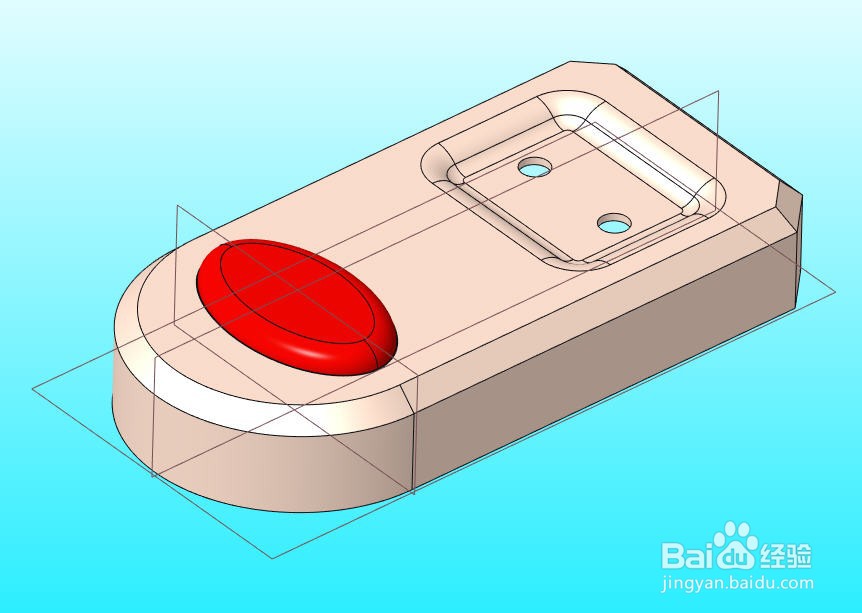

1、打开待创建偏移截面的零件模型，我们将在模型中创建一个偏移截面。

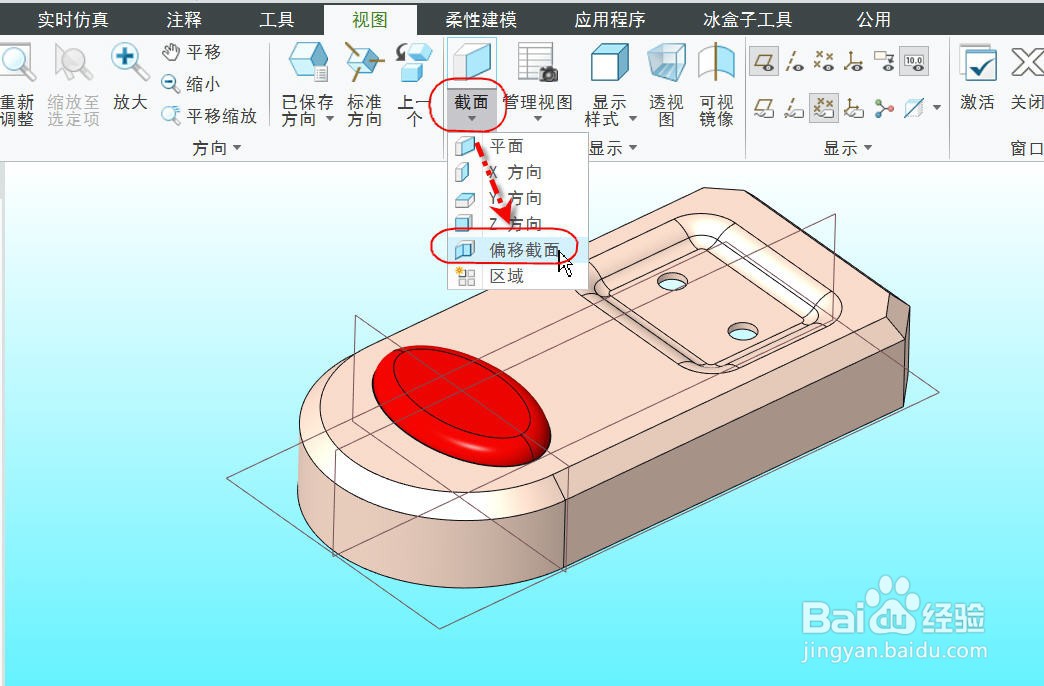

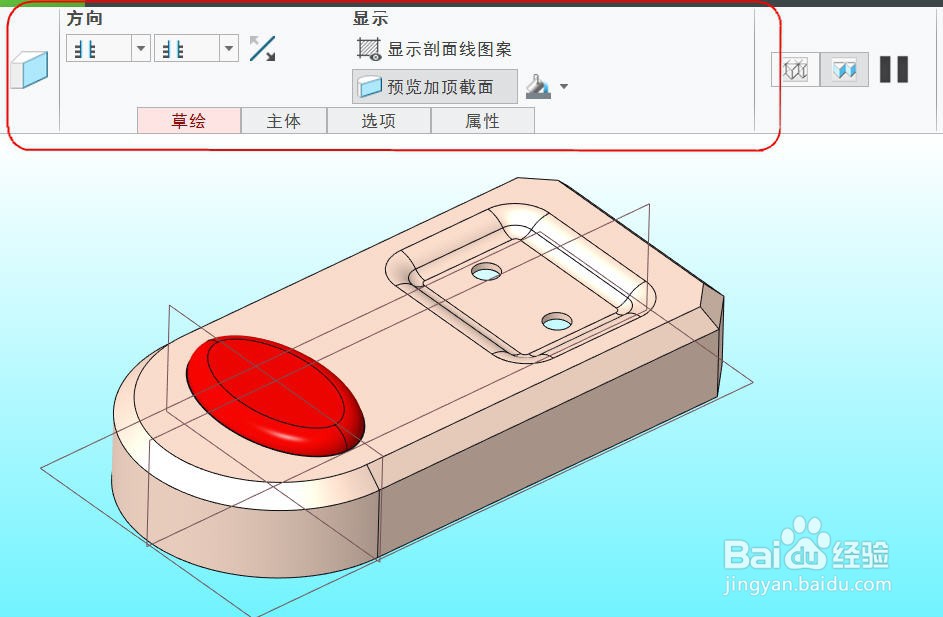

2、从【模型】选项卡中点击并展开【截面】下拉列表，选择【偏移截面】打开偏移截面操控面板

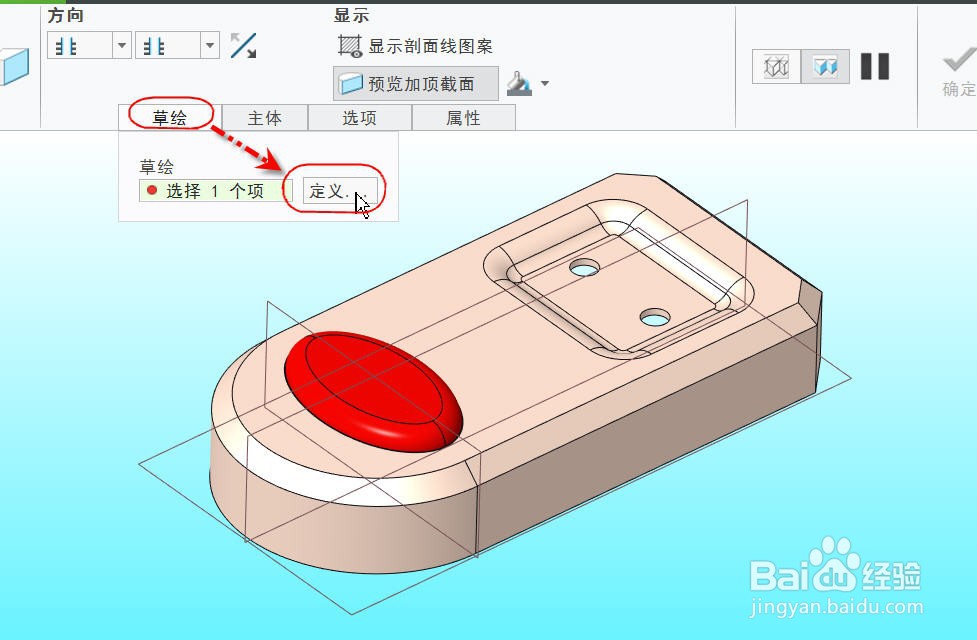

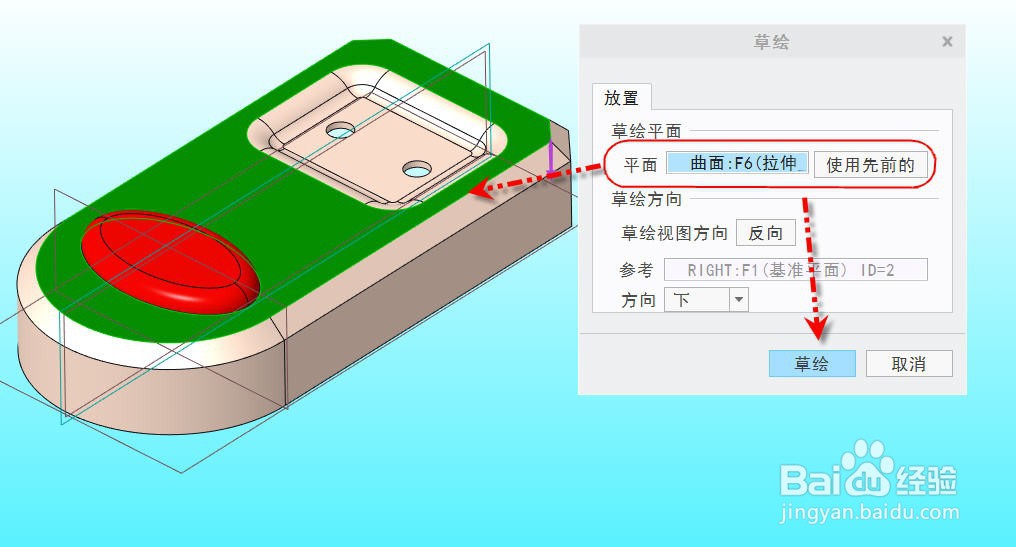

3、点击并展开【草绘】选项页并点击【定义】按钮开始定义草绘，在打开的【草绘】对话框中选择零件顶部平面作为草绘平面，然后点击【草绘】进入草绘环境。

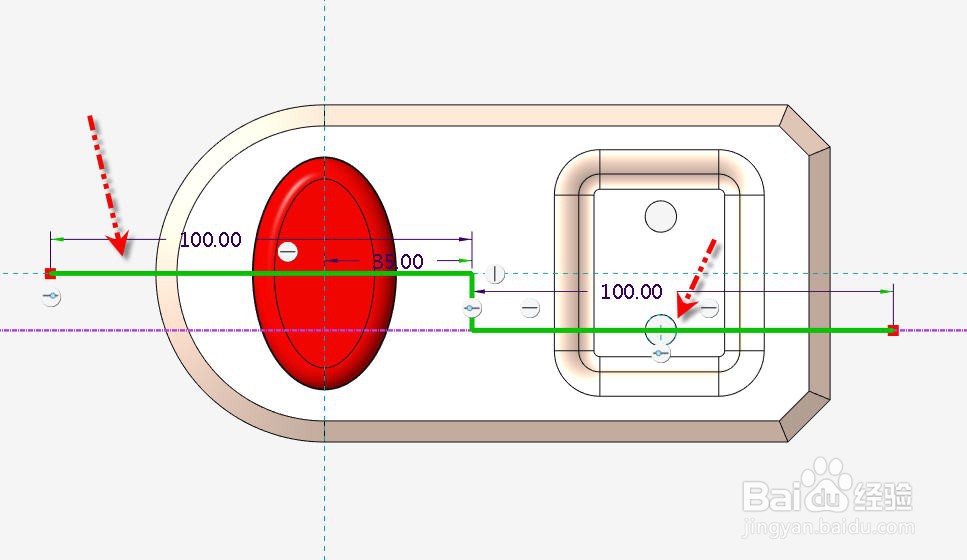

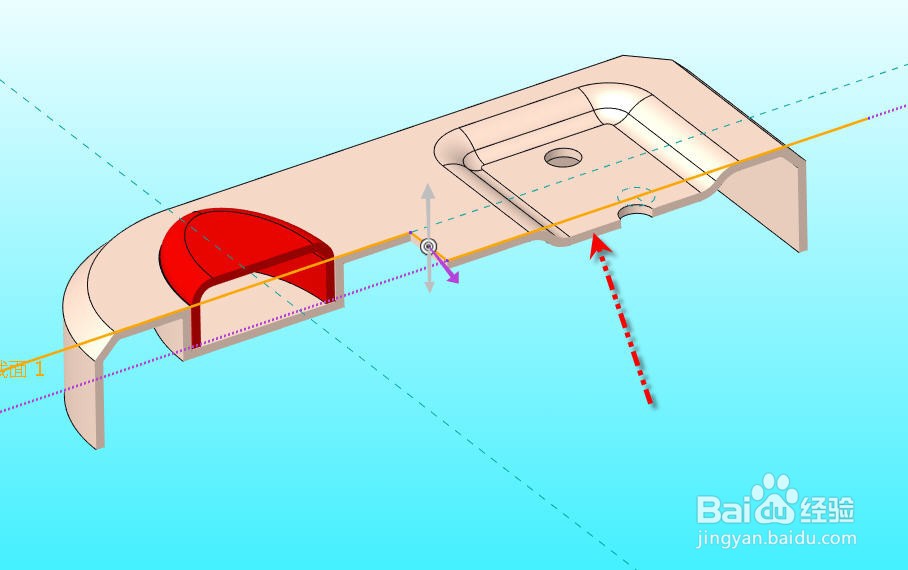

4、创建如下所示草绘，然后点击确定完成草绘返回操控面板，图形区自动生成偏移截面，如图所示。

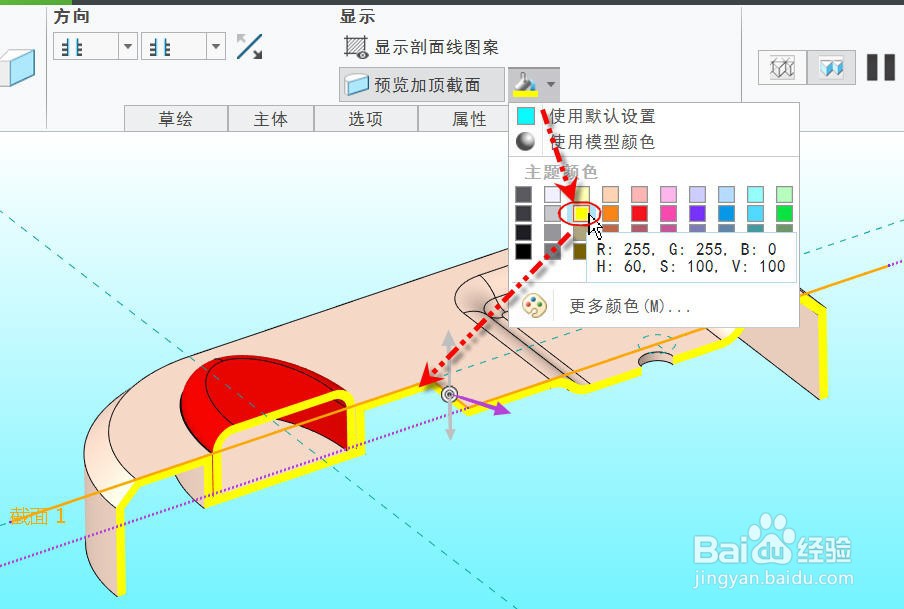

5、点击并打开【填充颜色】对话框并选择图示黄色，图形区的偏移截面自动更换颜色为刚选中的黄色。

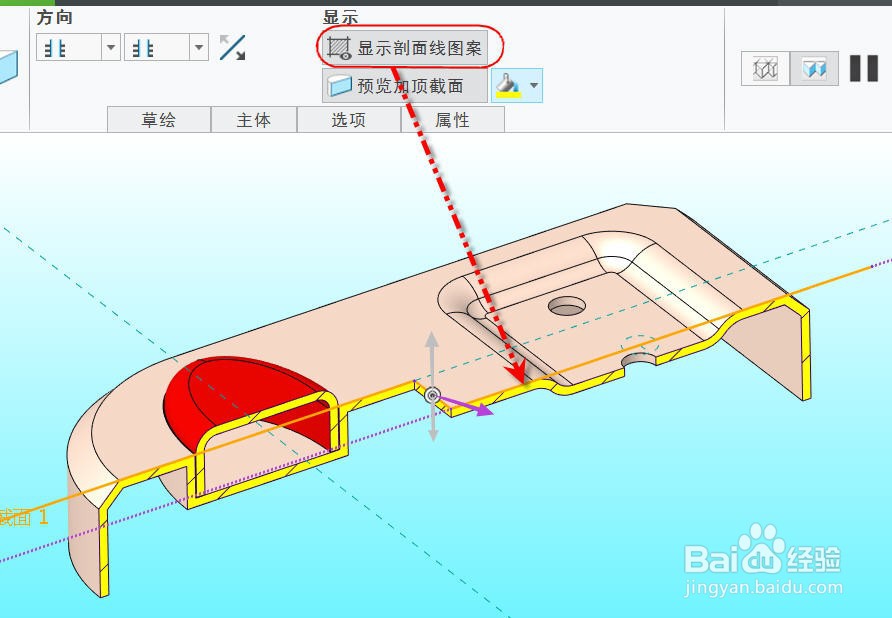

6、点击并按下【显示剖面线图案】选项按钮，图形区的偏移截面自动加上了剖面线的显示。

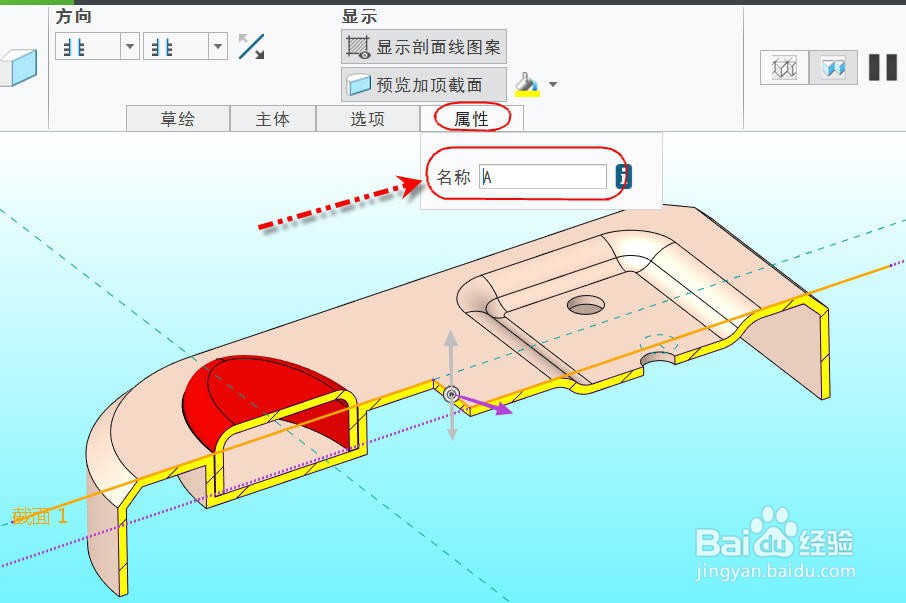

7、点击并展开【属性】选项页，在【名称】输入框内输入A并按回车键确认。

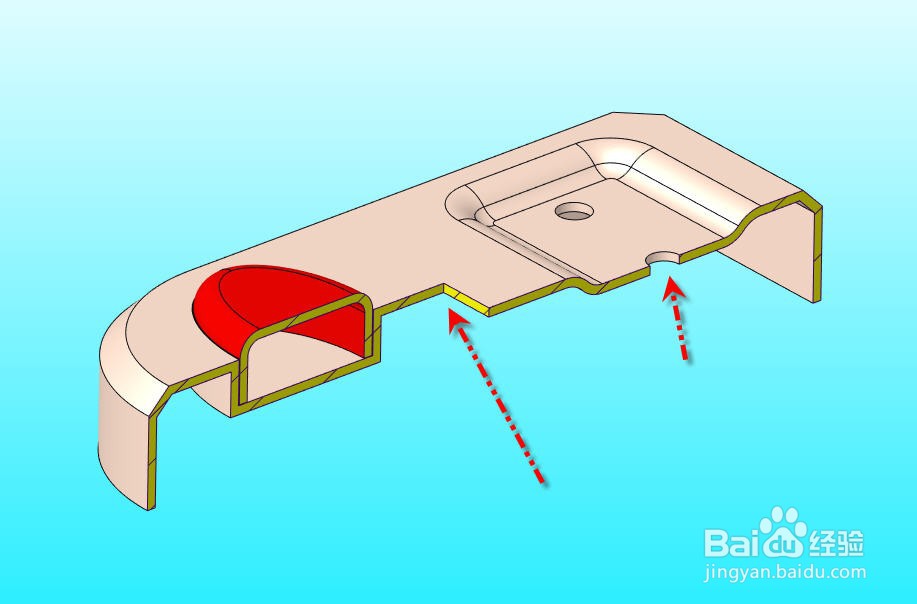

8、点击【确定】关闭操控面板完成偏移截面的创建，得到图示的偏移截面A
