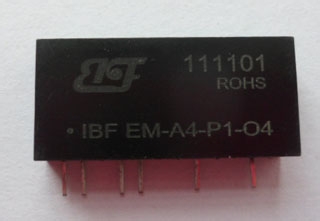

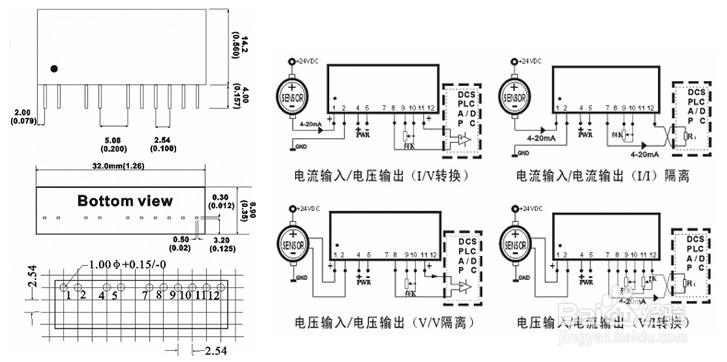

4-20MA转0-5V、0-5V转4-20MA信号隔离模块

信号隔离转换器

1. 概述

模拟信号隔离器可以对电流、电压等电量参数或温度、电阻等非电量参数进行高速精确测量，经隔

离转换成标准的模拟信号输出。既可直接与指针表、数显表相接，也可以与自控仪表（如PLC）、

各种A/D 转换器以及计算机系统配接，广泛应用于电力、铁路、石化、冶金、化工、食品、仓储等

行业的自动化系统中，是一种具有高性价比的产品

2. 工作原理

1）隔离器： 工业生产中为增加仪表负载能力并保证连接同一信号的仪表之间互不干扰，提高电

气安全性能。需要将输入的电压、电流或频率、电阻等信号进行采集、放大、运算、和进行抗干扰

处理后，再输出隔离的电流和电压信号，安全的送给二次仪表或plc\dcs 使用。

2）配电器： 工业现场一般需要采用两线制传输方式，既要为变送器等一次仪表提供24V 配电电

源，同时又要对输入的电流信号进行采集、放大、运算、和进行抗干扰处理后，再输出隔离的电流

和电压信号，供后面的二次仪表或其它仪表使用。

3）安全栅： 一些特殊的工业现场（如燃气公司和化工厂）不但需要两线制传输，既提供配电电

源又有信号隔离功能，同时还需要具有安全火花防爆的性能，可靠地遏制电源功率、防止电源、信

号及地之间的点火，限流、降压双重限制信号及电源回路，把进入危险场所的能量限制在安全定额

范围内。

3.产品特点

直流电流 / 电压信号的隔离、转换及放大

工业现场信号隔离及长线传输

模拟信号地线干扰抑制及数据隔离、采集

4-20mA(0-20mA)/0-5V 等信号的隔离及变换

仪器仪表与传感器信号收发

非电量信号变送

信号远程无失真传输

电力监控、医疗设备隔离安全栅

传感器4-20mA 等模拟信号一进二出、

二进二出隔离信号的功能实现

无需外接电位器等其它元件，免零点和增益调节

电源、信号：输入/输出 3000VDC 三隔离

辅助电源：5VDC，12VDC，15VDC，24VDC 等单电源供电

0-75mV/0-2.5V/0-5V/0-10V/0-±100mV/0-±5V/0-±10V 等电压信号

0-10mA/0-20mA /0-±10mA/0-±20mA/4-20mA

等电流信号之间的相互隔离、放大及转换

工业级温度范围: -45~+85 ℃

一：保护下级的控制回路。

二：消弱环境噪声对测试电路的影响。

三：抑制公共接地、变频器、电磁阀及不明脉冲对设备的干扰；同时对下级设备具有限压、额流的

功能是变送器、仪表、变频器、电磁阀PLC/DCS 输入输出及通讯接口的忠实防护。 标准系列导轨

结构，易于安装，可有效的隔离：输入、输出和电源及大地之间的电位。能够克服变频器噪声及各

种高低频脉动干扰
