斯维尔三维算量如何识别柱筋大样

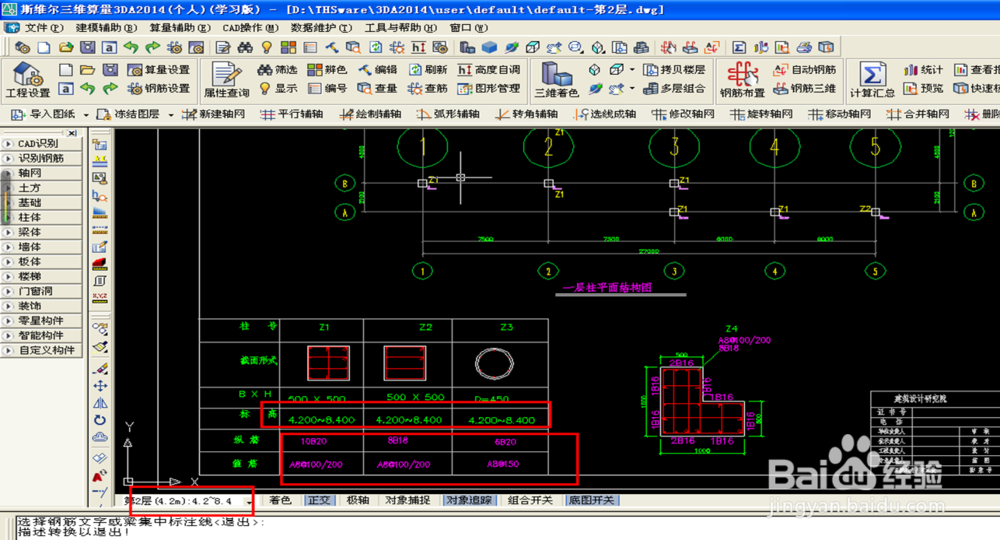

1、1.识别完该楼层所有柱体；2.检查相应的楼层标高跟大样图是否匹配；3.完成钢筋描述转换；

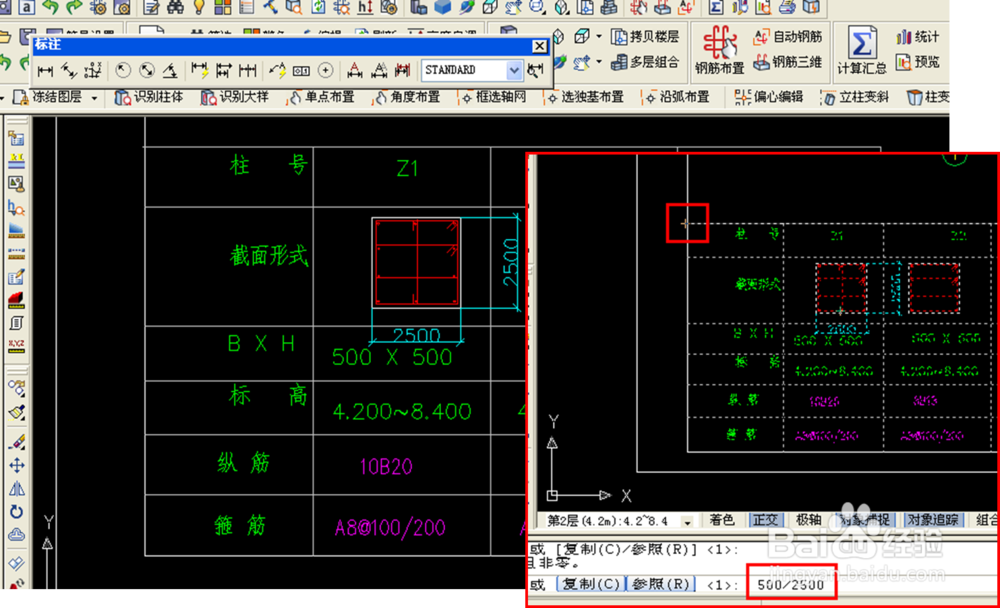

2、1.通过标注查看大样图放大比例，因为我们要做的就是把大样缩放成1:1；2.原本是500的柱边，标注出来是2500，说明放大了5倍，则需要把大样缩小500/2500倍数；3.用命令SC，基点选取大样表格的左上角，输入缩放比例500/2500。

3、提取相应图层：1.柱截面图层就是柱边线图层；2.钢筋图层就是钢筋线条，箍筋纵筋弯钩图层；3.标注图层就是柱编号，钢筋描述，标高信息图层。

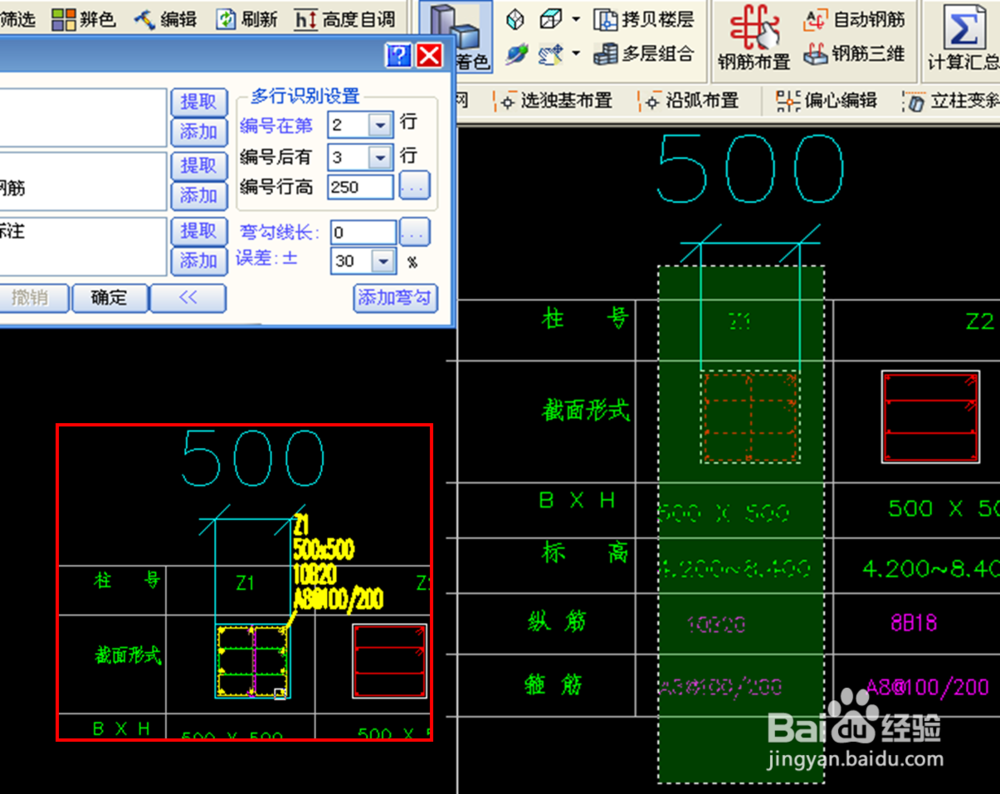

4、按照图示框图，识别KZ1柱的大样就框选对应的信息，不要框到其他的柱子的多余信息，然后右键确定。

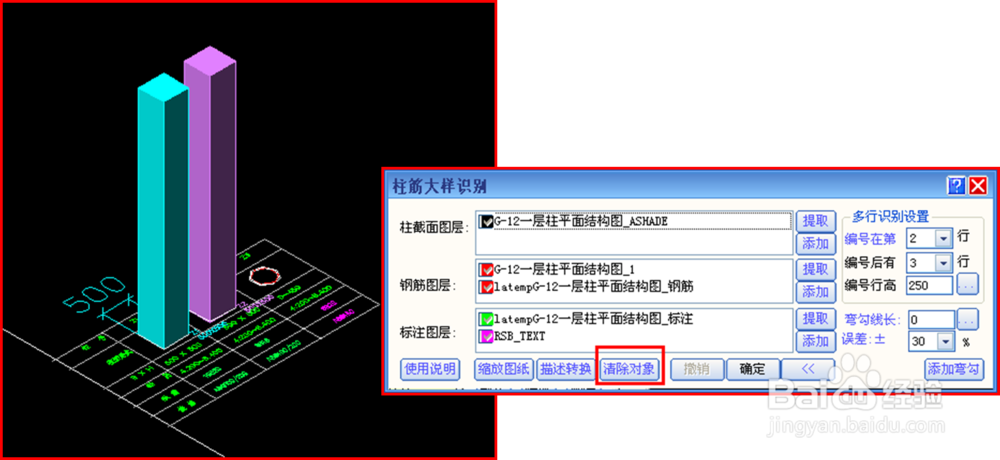

5、在识别其他柱体大样时，有可能会出现这两种报错：1.可能柱边线没有封闭造成的，可以自传陔侔抒己补画完整；2.设计图不规范，超出了软件误差范围，怎么理解？比如一根500*500的柱子，大样图放大五倍按理应该是2500*2500，但实际确有可能是2000*2500，就算你缩小5倍，结果是400*500，这样软件就会报错。经验证如果偏差在50以内，软件是不会报错的。最适用的最解决办法：在对应的柱边线范围内，布置一根相应编号的柱子！然后框图识别大样。
