不同交换机上的Vlan划分和配置

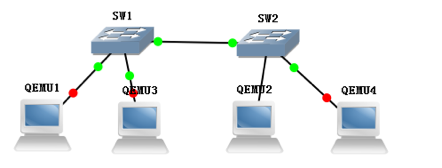

1、按下图绘制好拓扑图

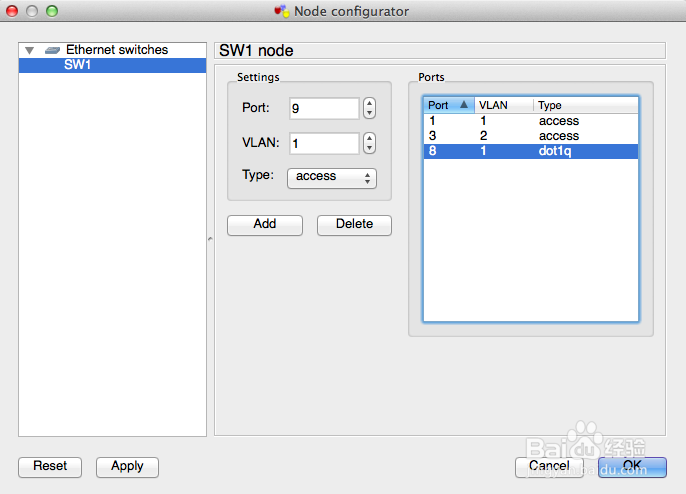

2、设置SW1，SW2的端口3为vlan 2，SW1，SW2的端口8连接方式为dot1q

3、打开虚拟机，将Qemu1的IP设置为192.168.0.2，Qemu2的IP地址设置为192.168.0.3，Qemu3的IP地址设置为192.168.1.2，Qemu4的IP地址设置为192.168.1.3。

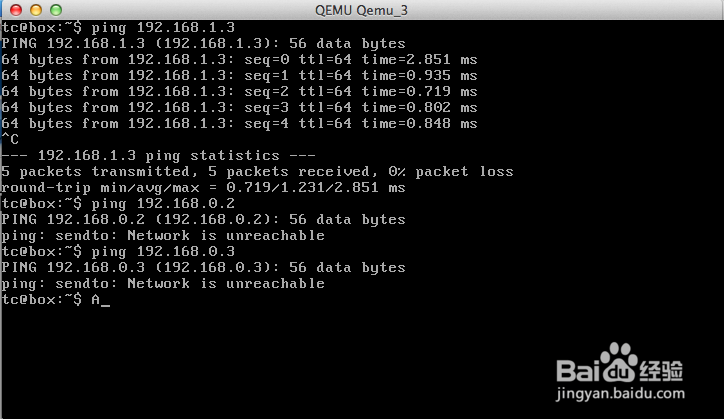

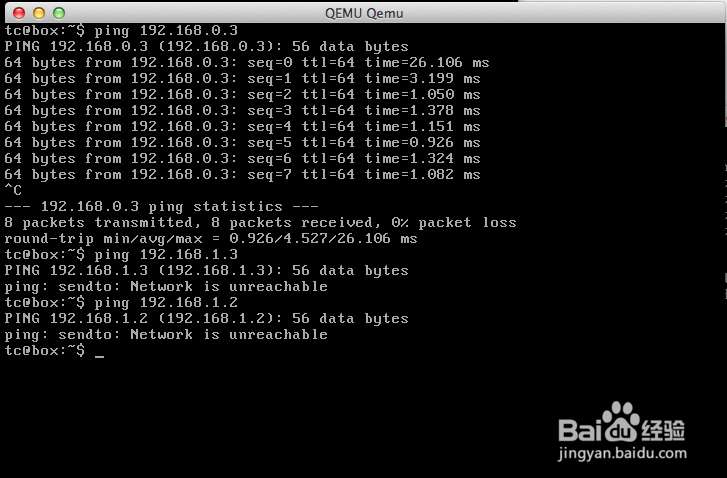

4、检验Qemu1是否能ping通Qemu2但与Qemu3和Qemu4不通，检验Qemu3是否能ping通Qemu4但与Qemu1和Qemu2不通。
