CAD怎么设置图层

2025-07-14 04:10:13

1、新建一个CAD文档(如下图):

CAD怎么设置图层

2、点击CAD菜单栏格式选项卡里的图层选项(如下图):

CAD怎么设置图层

3、在对话框里点击箭头所指的图标,新建一个图层(如下图):

CAD怎么设置图层

4、箭头所指可以将图层重新命名,直接双击即可命名,这时我们以实线为例(如下图):

CAD怎么设置图层

5、线型也可以选择,双击打开线型对话框,这里以实线线型为例,然后点击下方确定即可(如下图):

CAD怎么设置图层

6、用上面的方法再次新建一个图层,重新命名,这里以虚线为例(如下图):

CAD怎么设置图层

7、双击线型选项,如果没有合适的线型,我们可以点击对话框下方加载选项(如下图):

CAD怎么设置图层

8、拖动对话框 右揲褐逞孽侧的滚动条,选择合适的线型,这里我们以DASHED2为例,单击线型之后,点击下方确定按钮(如下图):

CAD怎么设置图层

9、这时可以看到线型对话框里多了一种线型,我们选择新的线型,然后点击下方确定按钮(如下图):

CAD怎么设置图层

10、为了更明显的区分线型,这里我们也可以将颜色修改下,双击颜色选项(如下图):

CAD怎么设置图层

11、在颜色对话框里我们可以选择任一颜色,这里我们以蓝色为例,选择蓝色之后点击下方确定按钮(如下图):

CAD怎么设置图层

12、这时可以看到虚线图层中的线条颜色已经变成了蓝色,点击左上角的X标志,关闭图层选项(如下图):

CAD怎么设置图层

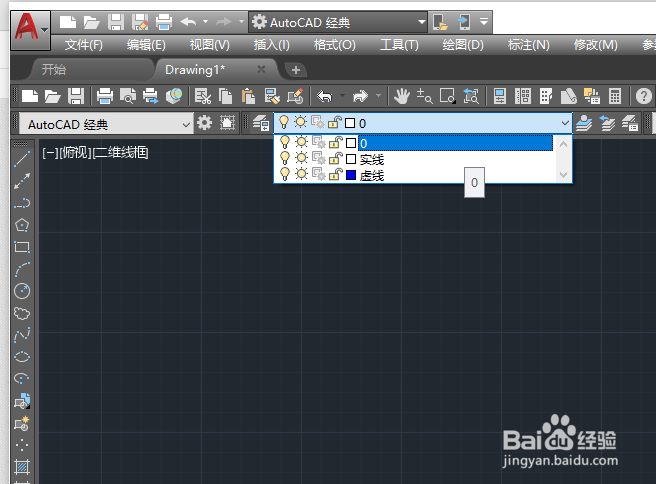

13、现在看图层就可以看到刚新建的两个新的图层(如下图):

CAD怎么设置图层

14、分别选择实线图层以及虚线图层分别用圆工具画一个圆,这时就可以看出来两个图层之间的区别(如下图):

CAD怎么设置图层
