废旧配件改装数据线

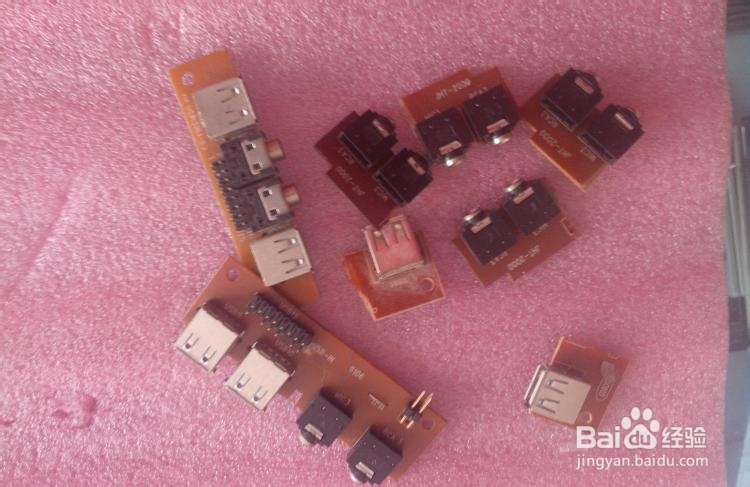

1、准备材料：废旧机箱前面板的USB口和耳机接口若干，旧的DVD光驱（需带有音频输出功能的)一个，光驱一定要确保好用。导线若干，可以用机箱前面板的引线代替。旧的音频莲花头若干，本人用的全是旧的音频线剪断的莲花头。

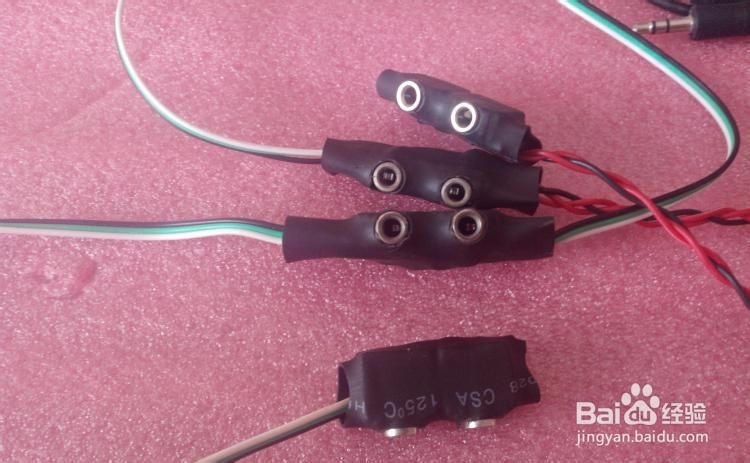

3、以下是音频分线器的制作：掰断的USB板剩下两个音频接口，一个是耳机，一个是麦克，两个接头功能是一样的，用导线并联起来，套上热缩管，加热后，用壁纸刀切开耳机插口的热缩管。见下图做成多功能音频分线器，见下图

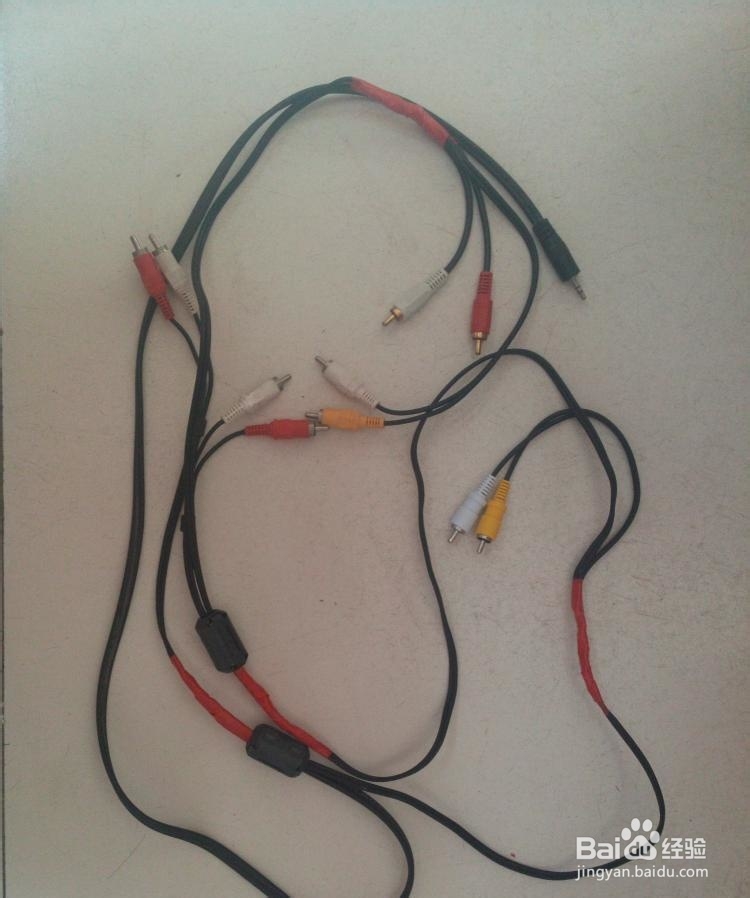

5、盒装的分线器和线状的分线器用一条音频对录线连接，音频对录线就是两头的是圆圆的耳机接头那种线，

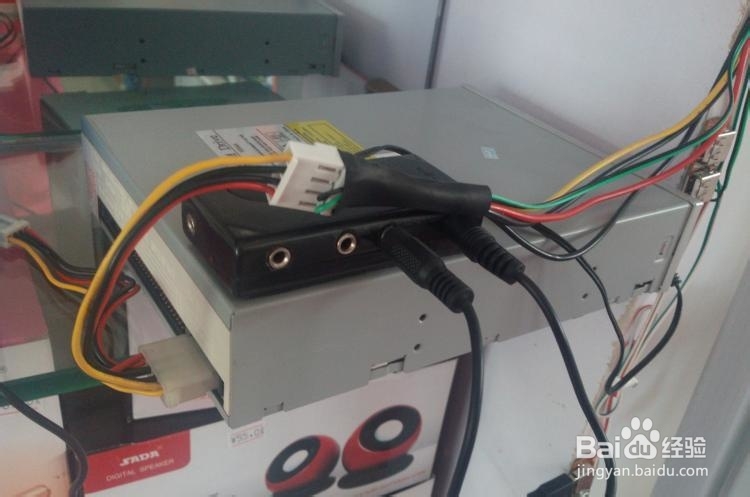

7、线路中间套了两个磁环，用来去除干扰，实测效果很不错，基本没有音频失真。 以上是准备工作，做好了以后，需要再找一个合适的电源，给炽扃仄呦USB和旧的DVD光驱供电。我用的是以前在旧的收音机里面的开关电源模块改装的，里面有+5V和+12V，刚好可以满足DVD需求，功率也比较大，带10个USB音响没问题，见下图，用塑料壳包起来防止触电。内部的LED指示灯是自己焊接的，焊接在12V的输出上，原来没有没有指示灯，可以通过LED告诉我，电源供电基本正常。旧电源上剪断的DVD供电的线，焊接在这个电源模块上。见下图：
