51单片机存储器简介

单片机技术随着社会的发展，日益显得更为重要，这里小编为大家简单介绍下，51单片机存储器寻址空间的分布。

工具/原料

学习的心

1、51单片机从物理结构上，可分为片内，片外程序存储器，片内片外数据存储器。

2、51单片机从功能上，有程序存储器，片内数据存储器，特殊功能寄存器，位地址空间，片外数据存储器。

程序存储器

1、51单片机的程序存储器用于存储代码和一些固定表格常数。 可寻址的程序存储器空间为64KB。

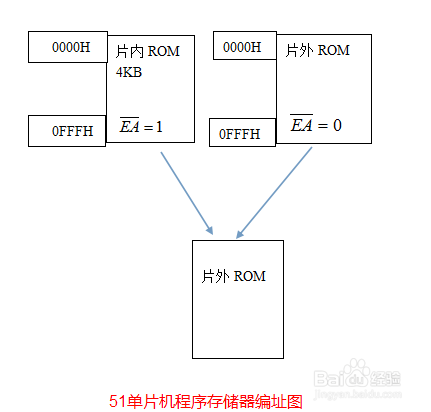

2、51单片机的从物理角度上可分为：片内，片外程序存储器，作为编址空间，编址规律是：先片内，后片外，片内片外连续，不重叠。如图：为51单片机程序存储器编址图。

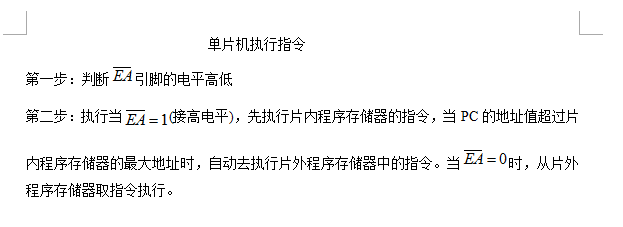

3、单片机如何执行指令?如图：

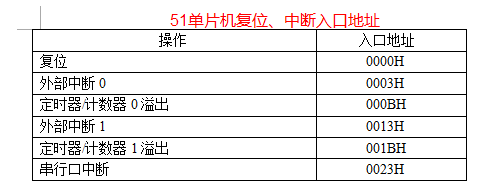

4、程序地址空间一般可以根据用户需要任意安排使用，但是cpu执行特殊程序的入口地址，用户必须按照规定存放相应的程序。特殊程序入口地址如图：

数据存储器

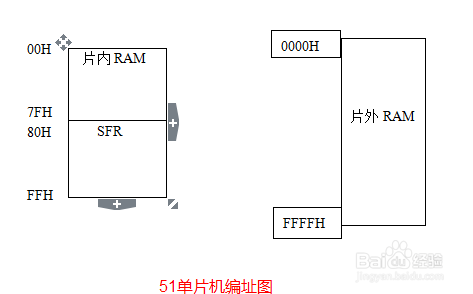

1、51单片机内箍鲂遥哒外数据存储器是两个独立的地址空间，应单独编址。片内数据存储器地址空间"00H-FFH"，RAM地址空间“00H-7FH”特殊功能寄存器SFR地址空间“80H-FFH”片外数据存储器地址空间“0000H-FFFFH”如图：

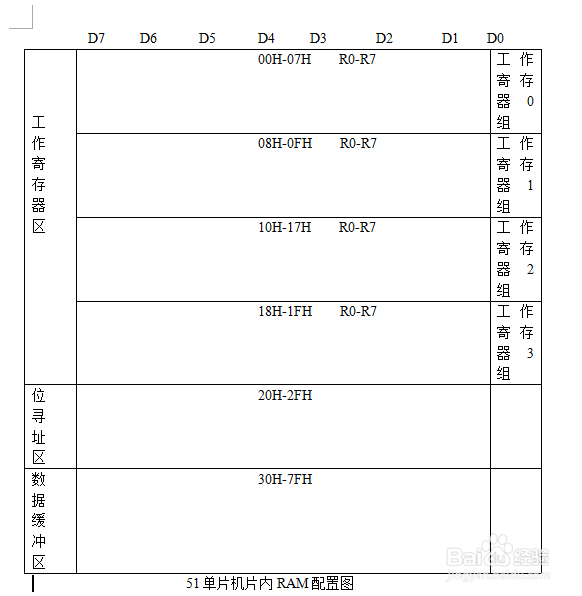

2、为了使片内数据存储器的存储空间合理运用，对低128字节的RAM划分了不同的功能区。如图：

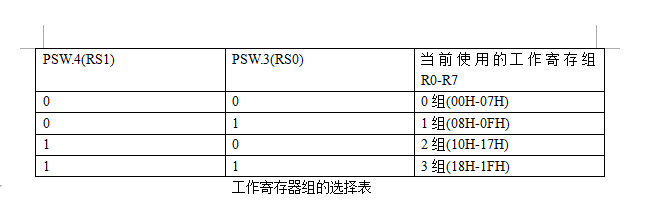

3、工作寄存器区，地址空间00-1FH，功能是用于临时寄存8位信息。工作寄存器分为4组，每组8个寄存器，用R0-R7表示。弋讥孜求使用那组寄存器通过程序状态字PSW中的PSW.3(RS0)和PSW.4(RS1)控制。如图：

4、位寻址区，地址空间20H-2FH,16个单元，共128位。

5、数据缓冲区，地址空间30H-7FH,共80个单元。

特殊功能寄存器

1、特殊功能寄存器（SFR,Special Function Registers）别称专用寄存器，主要用于管理，控制，片内逻辑部件，并行i/o口，串行i/O口，定时器/计数器，中断系统等功能模块的工作。

2、51单片机中，专用寄存器与片内RAM统一编址，且作为直接寻址使用。

3、51单片机有18个专用寄存器，其中3个是双字节寄存器，占用21个字节。

4、在SFR块的地址空间80H-FFH中，仅仅只有21个字节作为特殊功能寄存器离散分布在这128个字节范围中，其余字节无定义，但是用户不能对这些字节进行“读写操作”

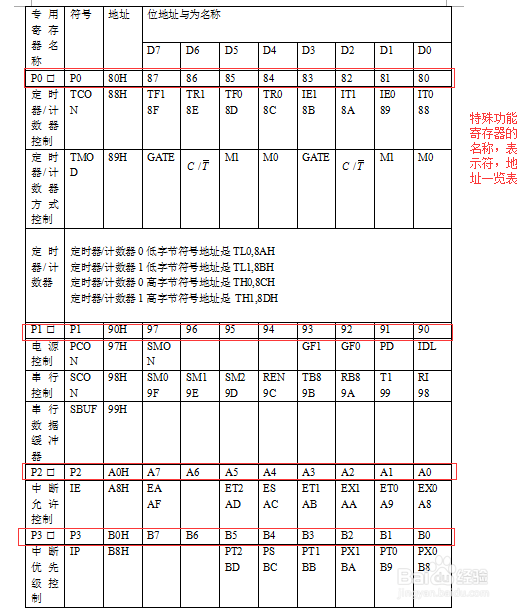

5、下图为特殊功能寄存器的名称，表示符，地址一览表。
