方案设计师里面如何设置桩基间距计算

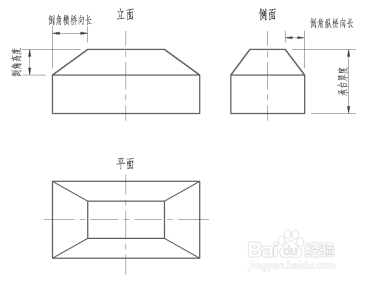

1、层顶高度

扩大基顶层层厚。

顶层顺桥向、横桥向长

基础顶面的平面尺寸。

扩大级数

自顶面以下各扩大层的级数。总层数 = 扩大层级数+1.

扩大层高度

自顶面以下各扩大层的层高。

顺桥向、横桥向扩大长度

自顶面以下各扩大层的顺桥向、横桥向扩大量。

2、定义各承台下桩群的布置形式，一般情况下支持行列式和梅花式，特殊情况下还可以自定义。在一个桩位处，若横向存在多个承台，则各承台可以有自己的桩群布置。

3、 整体式：横向多个墩柱共同支撑在一个承台上。

分离式：横向多个墩柱分别支撑在不同的承台上。

不合并：无论墩柱间距如何，承台均分别独立设置。

4、 按绝对标高

 按进入持力层深度：按桩底进入持力层的深度来确定桩底标高。持力层的定义可参见本文档“建模详解\设计资料录入\钻孔”一节。

 按桩长//不适用于扩大基础

5、横向/纵向期望中距：修饰符输入方式为[最大值,最小值,取整级,期望个数]期望中距。

最大值：最终不超过该值，空表示不限制；

最小值：最终不小于该值，空表示不限制；

取整处理的级别，例如100,500等；

6、期望个数：横向的期望桩基个数，空表示不限制；

期望中距：期望的横向/纵向间距值。

另外，在距离输入时，除了使用例如’2500’输入外，也可以使用字符’d’表示一倍桩径。

横向/纵向期望边距：

边桩中心至承台平面边缘的距离，也可以使用字符’d’表示一倍桩径。
