多台组态王做从站与S7-200smart无线通讯设置

1、新建工程

新建一个空白的组态王工程

2、新建驱动

新建一个COM口的驱动，我们这里选择

【PLC】->【莫迪康】->【ModRTUServer】->【COM】。

串口根据自己的电脑选择，我们这里选择COM1

3、设备名称

我们这里就设置为【从站1】，上步骤一样选择【COM2】。

4、设置设备地址

特别注意（地址格式   Address:ReceiveTime，Address:1-255 设备地址，ReceiveTime:0-100 接受数据的时间）

我们设置为【1:100】（从站地址是1，接收时间是100）。接下来设置一些其他的参数。一次点击下一步直到完成。

5、数据变量的创建

测试程序我们创建TEST1 变量(实时数据)。

变量名为【TEST1】

变量类型【I/0 整数】

选择连接设备【ModRTUServer】

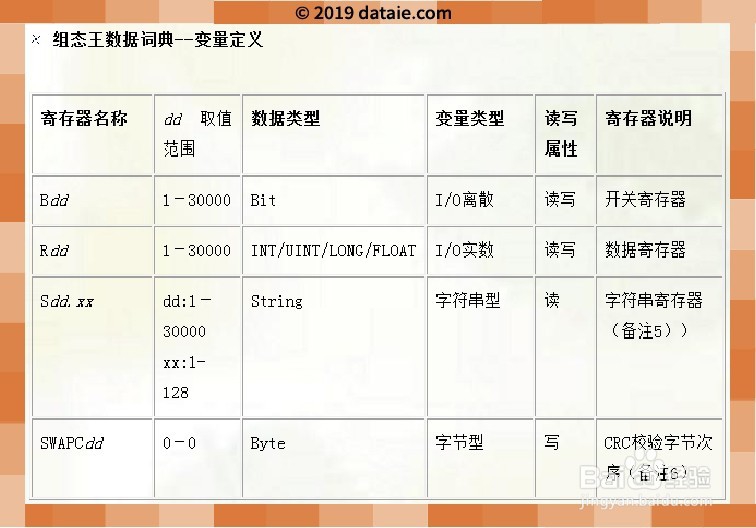

寄存器类型【R1】

数据类型【USHORT】

读写属性【读写】

确定即可完成TEST1变量的建立，在画面中可正常调用。

按照此步骤可依次建立其他需要的变量。

MODBUS地址对应说明：

TEST1的MODBSU地址是40001依次类推

注：更多详细信息参考组态王说明书

6、运行测试

当工程运行时可在组态王画面中读写添加数据变量，或者MODBUSRTU主站通过COM2口来读写新建的变量。
